СС-116В светильник корабельный люминесцентный 2х40Вт подволочный

Светильник СС-116В корабельный накладной подволочный применяется для организации освещения жилых и служебных помещений.
Предназначен для работы в питающей электрической сети переменного тока напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

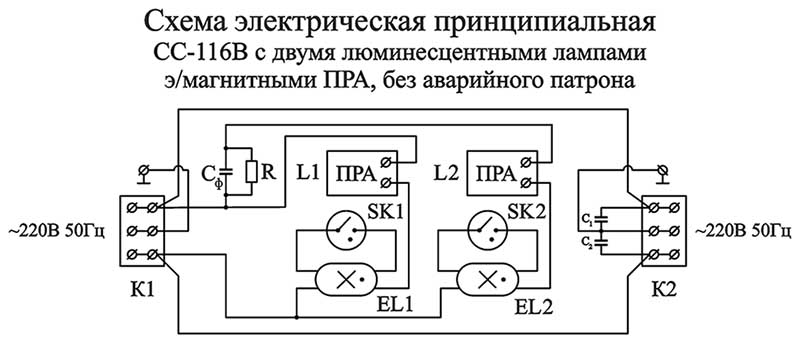

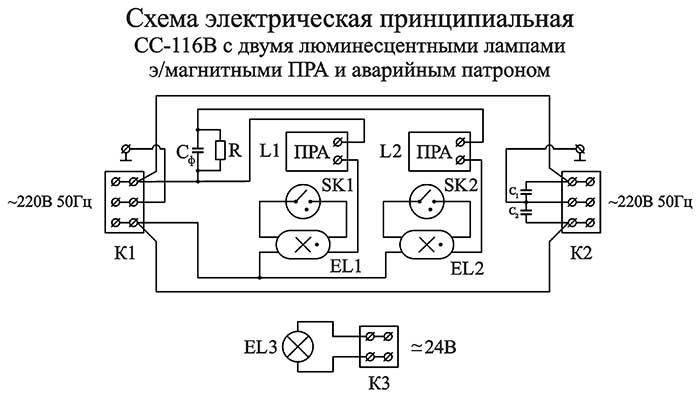

Стандартная электросхема светильника СС-116 В - на основе электромагнитных пускорегулирующих аппаратов (ЭмПРА) и стартеров для двух 40Вт люминесцентных ламп с компенсацией (расщепленная фаза) и помехозащитой.

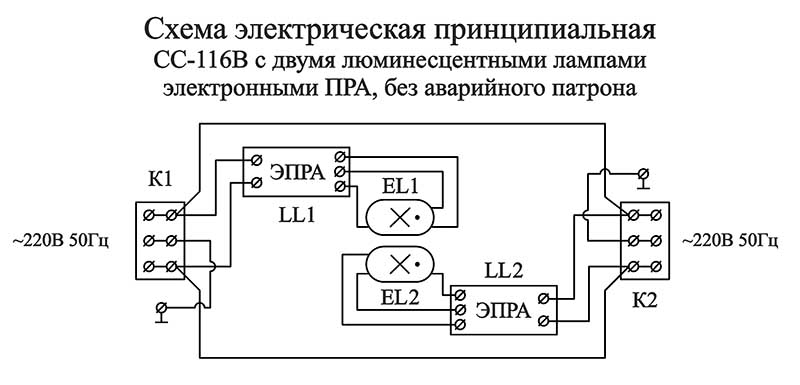

По запросу потолочный корабельный светильник СС-116В может поставляться с электронными пускорегулирующими аппаратами (ЭПРА) для люминесцентных ламп.

Светильник СС-116В отгружается без люминесцентных ламп и стартеров.
Основным источником света являются две люминесцентные лампы мощностью 36(40) Вт с цоколем G13.

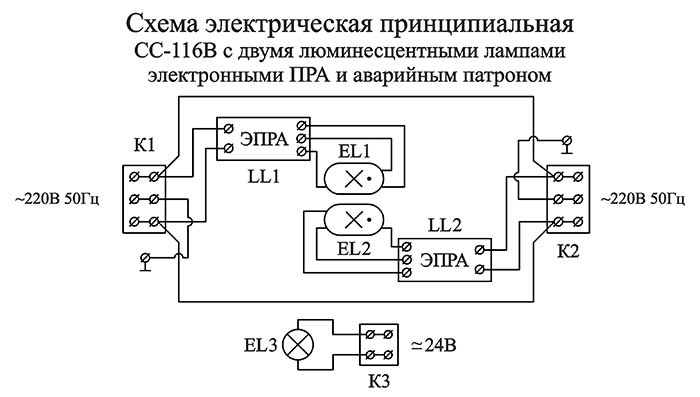

Накладной корабельный светильник СС-116В по запросу может быть оснащен двухконтактным байонетным электрическим патроном B15d и низковольтной колодкой для подключения к сети аварийного освещения на напряжение 24 В постоянного или переменного тока.

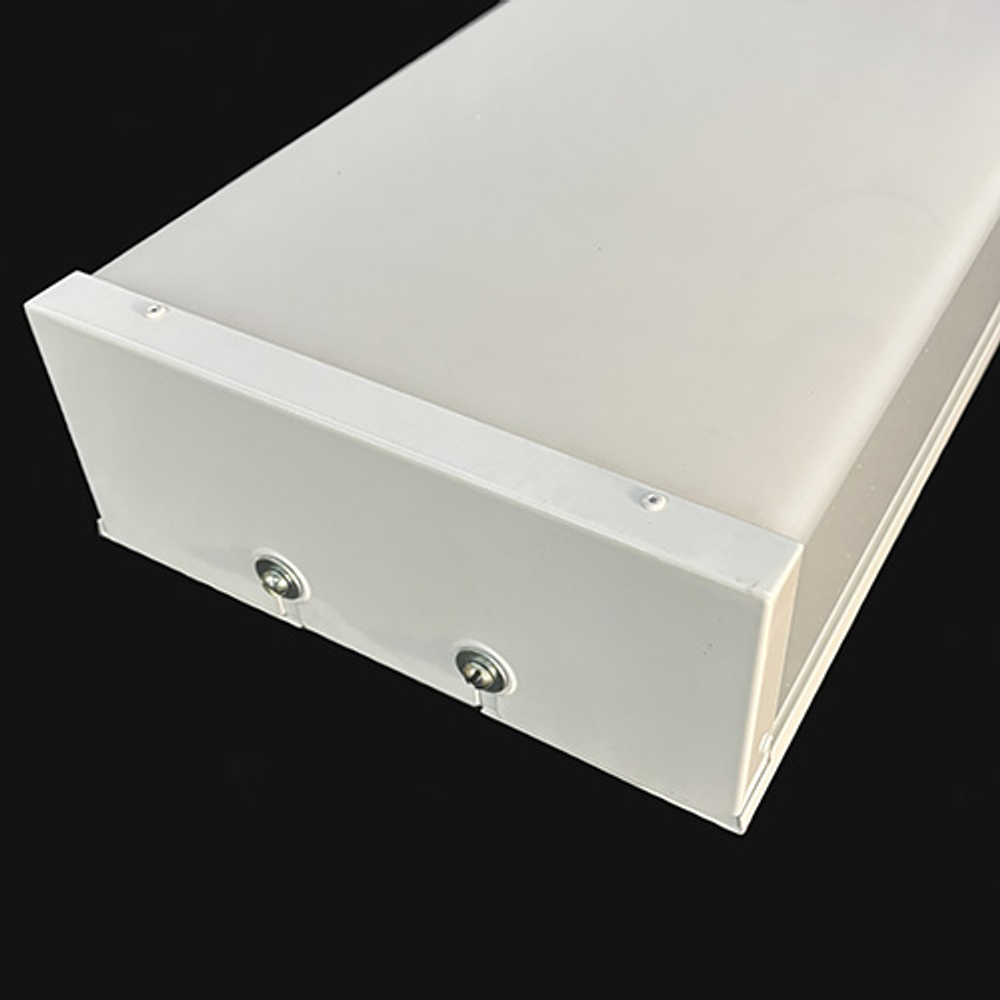

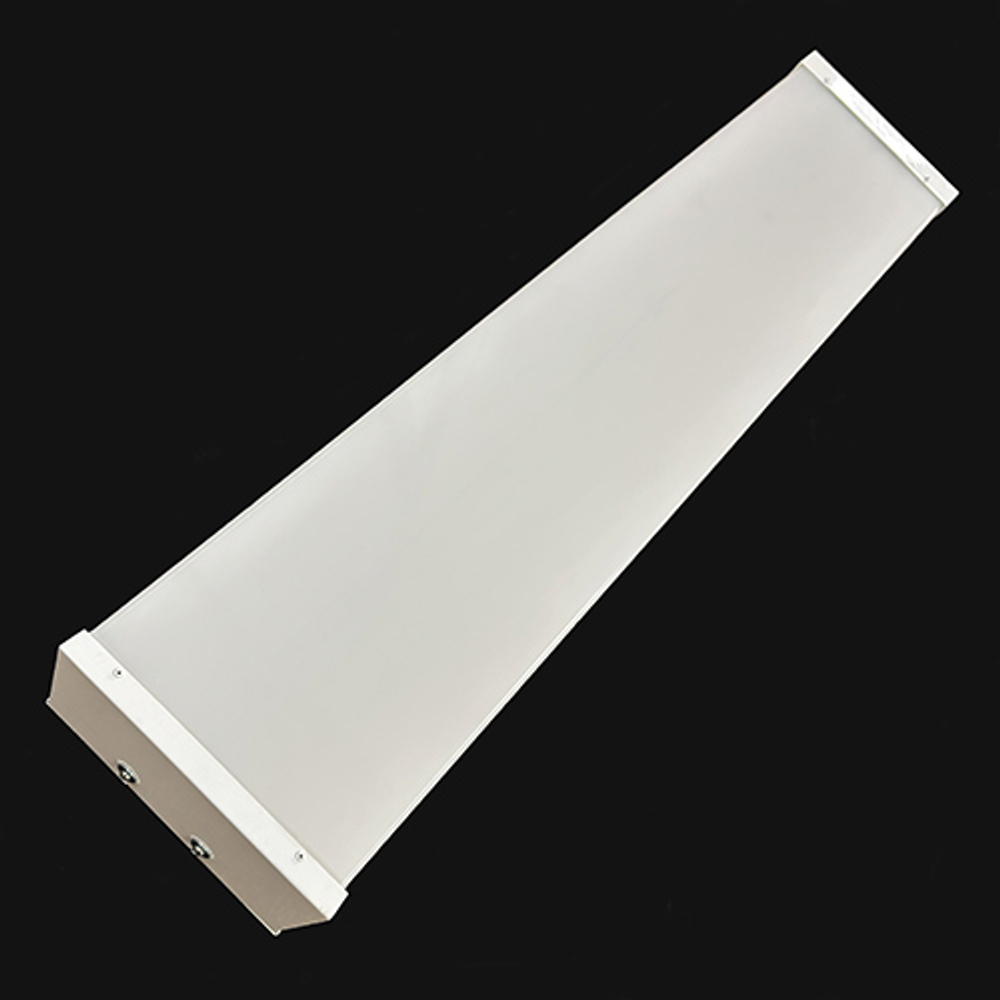

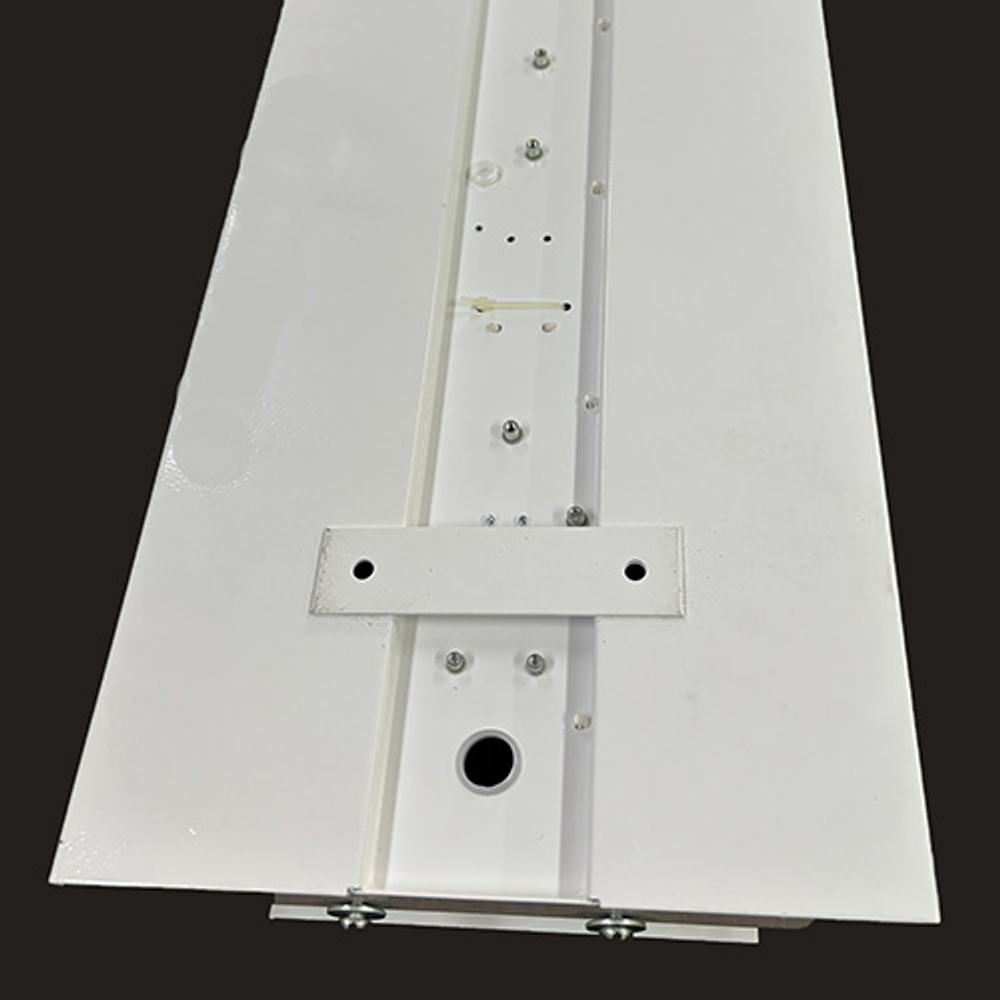

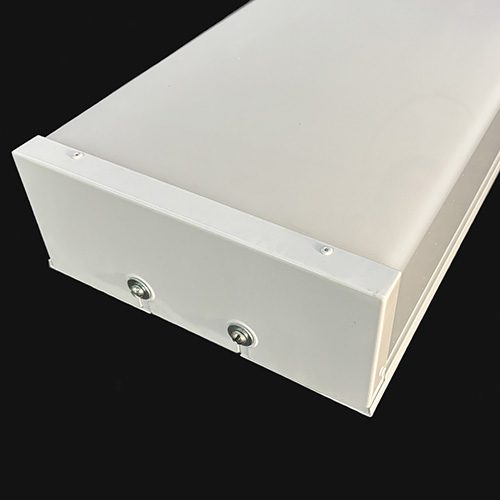

Корабельный светильник СС-116В представляет собой стальной сварной корпус, окрашенный белой (RAL 9003) порошковой краской, с установленным рассеивателем 116В.02.00 из оргстекла с боковинами из металла.
По бокам корпуса сформированы загибы из металла для уплотнения зазоров в месте прилегания рассеивателя к корпусу и исключения наружной засветки от люминесцентных ламп подволочного светильника СС-116В.

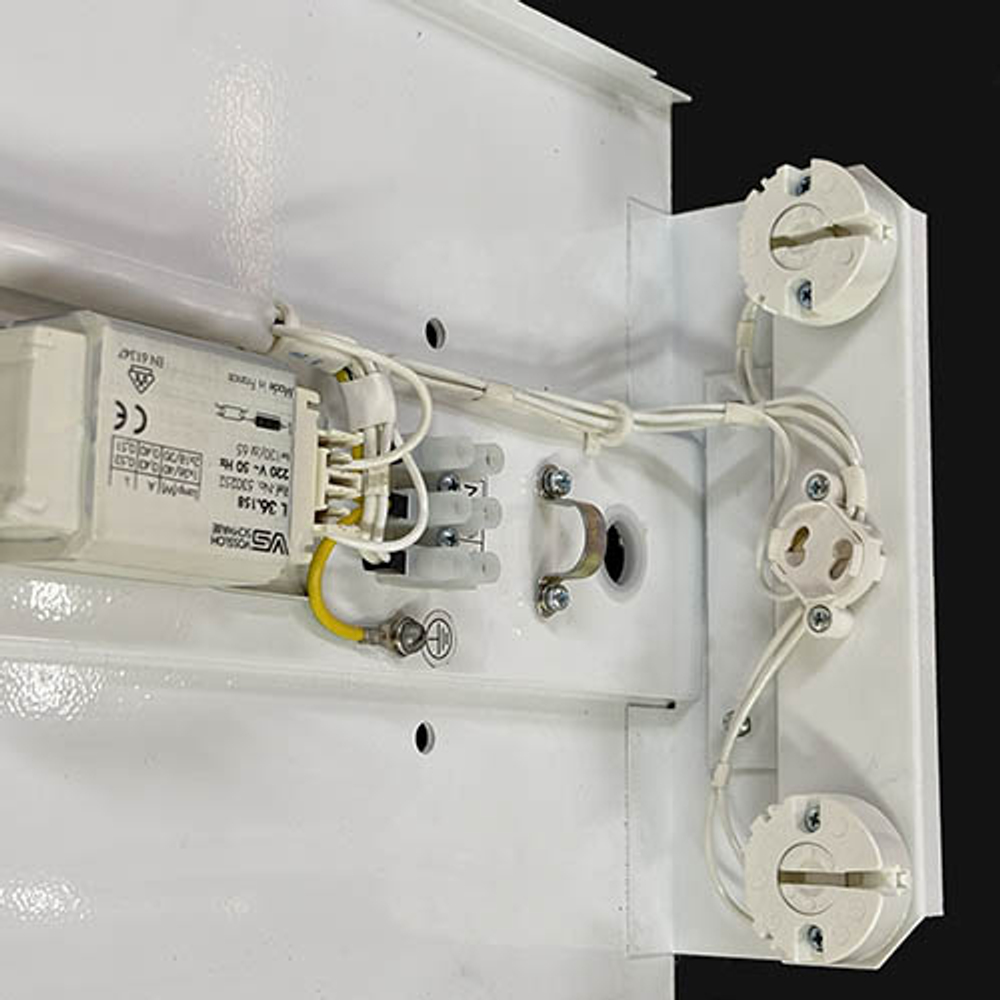

На готовом корпусе закрепляются светотехнические элементы: ламподержатели, стартеродержатели, электрические колодки для подключения, пускорегулирующие аппараты, конденсаторы для компенсации и помехозащиты, электропроводка на держателях провода.
Корпус в собранном виде закрыт рассеивателем, фиксируемым на четырех винтах через отверстия с проушинами в металлических боковинах рассеивателя.

Светильник в сборе консервируется, упаковывается и проходит приемку ОТК. По итогам технического контроля оформляется паспорт светильника СС-116В по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или менее 10 шт), отгружаемых по одному товаросопроводительному документу.

Посмотреть чертеж  коребельного светильника СС-116В.
Светильник подволочный корабельный СС-116В выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
