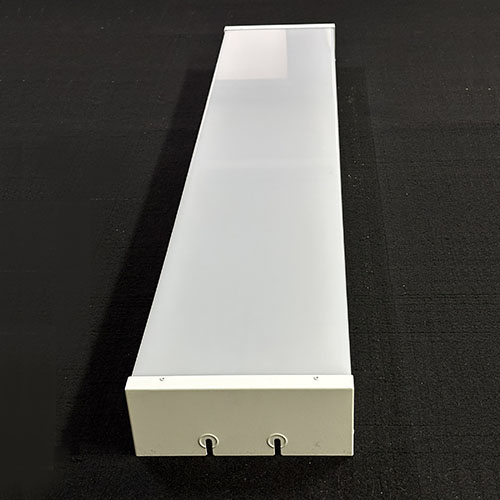

Рассеиватель 116В.02.00 изготовлен из оргстекла, оснащен торцевыми металлическими боковинами с проушинами для крепления к светильнику.
Он используется в качестве плафона для накладного судового каютного подволочного (потолочного) светильника типа СС-116В с двумя люминесцентными лампами 40 Вт (2х40Вт).
Предназначен для рассеивания света люминесцентных ламп светильника и их защиты от пыли, влаги и механических повреждений.

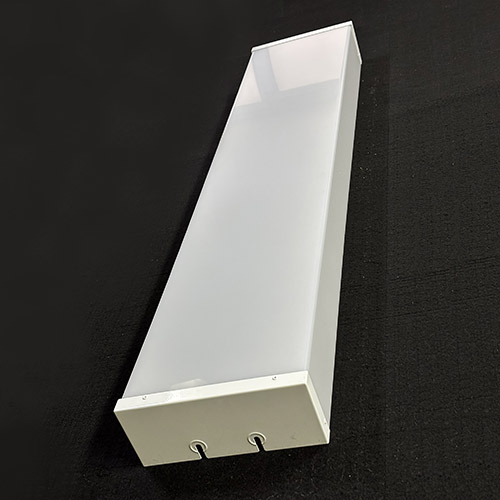

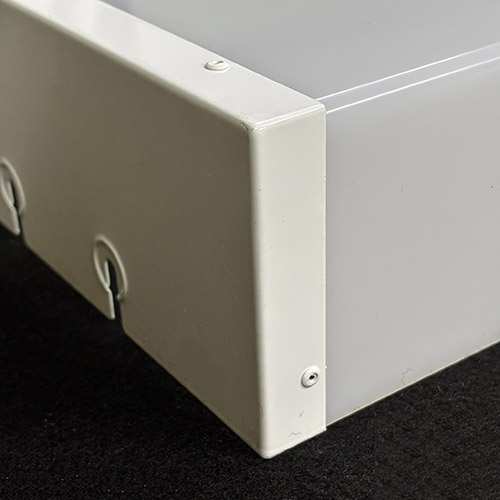

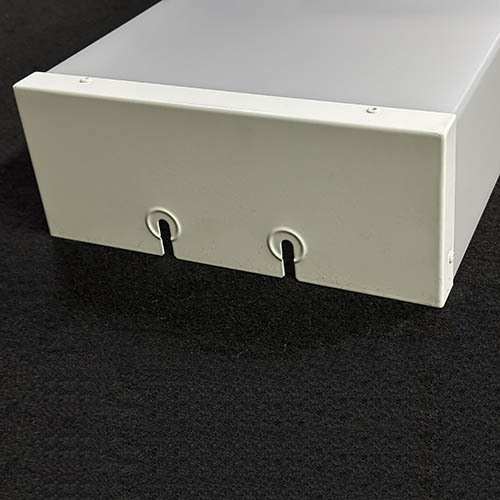

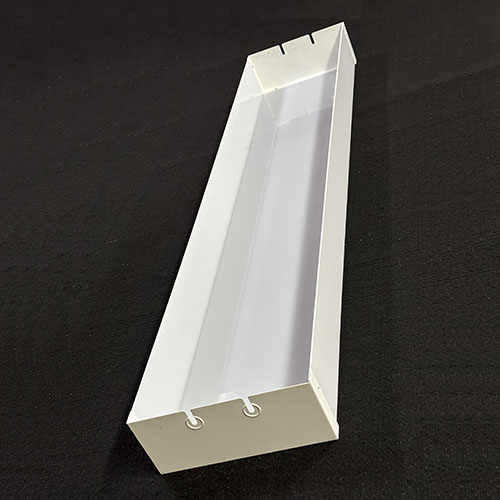

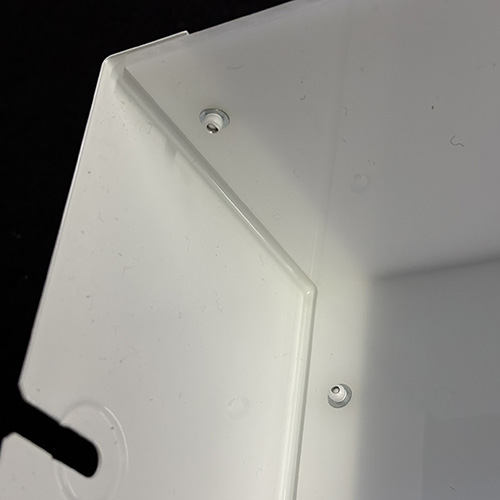

Плафон изготовлен из молочного светотехнического органического стекла. Вырезанная лазером заготовка из листового блочного оргстекла марки СБ толщиной 3 мм методом термогибки на струне сгибается в П-образный профиль. К торцам профиля на алюминиевых заклепках крепятся металлические боковины, окрашенные порошковой краской белого цвета. Боковины имеют проушины с пазами для крепления плафона к светильнику. Текущее производство.
Скачать чертеж стекла судового светильника СС-116В.
Рассеиватель 116В.02.00 соответствует техническим условиям ТУ6463_001_78484111_2007 и ТУ 5.633-18304-80.
| Характеристики изделия: | |
| Наименование: | рассеиватель |
| Обозначение: | 116В.02.00 |
| Область использования: | судовая светотехника |
| Назначение: | рассеивание света, пыле-, влагозащита |
| Применение: | судовой светильник СС-116В |
| Материал: | оргстекло светотехническое блочное марки СБ 3мм с металлическими боковинами |
| Цвет: | молочный |
| Мощность люминесцентной лампы макс, Вт | 2 х 40 |

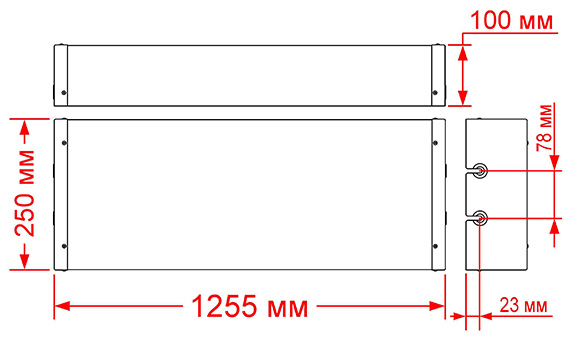

| Размеры габаритные (длина х ширина х высота), мм | 1255 х 250 х 100 |
| Вес, кг | 2,5 |
| Производитель: | МосМаяК |
