СС-109В светильник судовой люминесцентный 2х20Вт подволочный

Светильник СС-109В судовой накладной подволочный применяется для организации освещения кают, сухих жилых или служебных помещений.
Предназначен для работы в электросети переменного тока напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

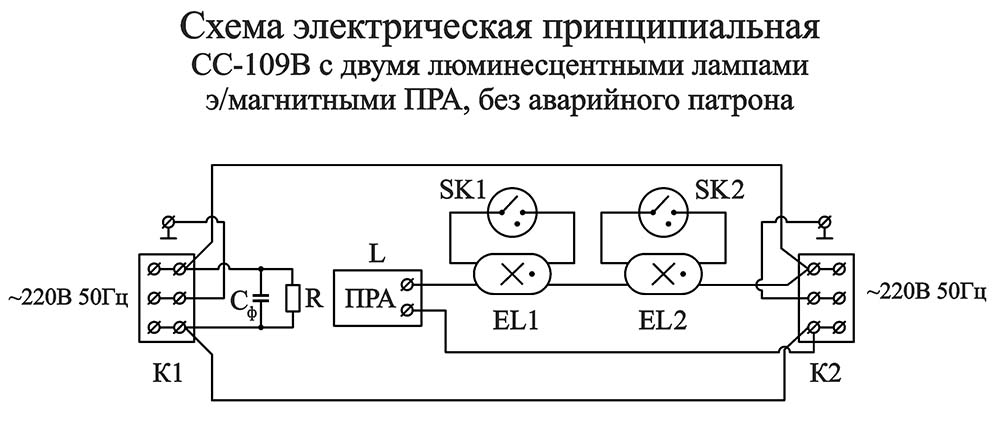

Стандартное конструктивное исполнение - электрическая схема для двух последовательно включенных люминесцентных ламп (2х20Вт) с параллельной компенсацией на базе электромагнитных пускорегулирующих аппаратов (ЭмПРА) и стартеров.

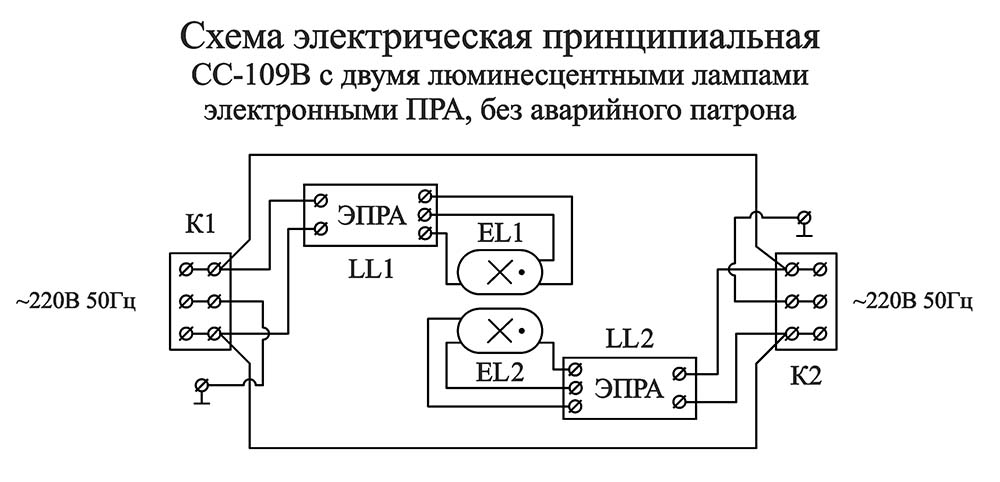

По запросу потолочный судовой светильник СС-109В может поставляться с электронными пускорегулирующими аппаратами (ЭПРА) для люминесцентных ламп.

Лампы и стартеры в состав поставки светильника не входят.
Основным источником света являются две люминесцентные лампы мощностью 18(20) Вт с цоколем G13.

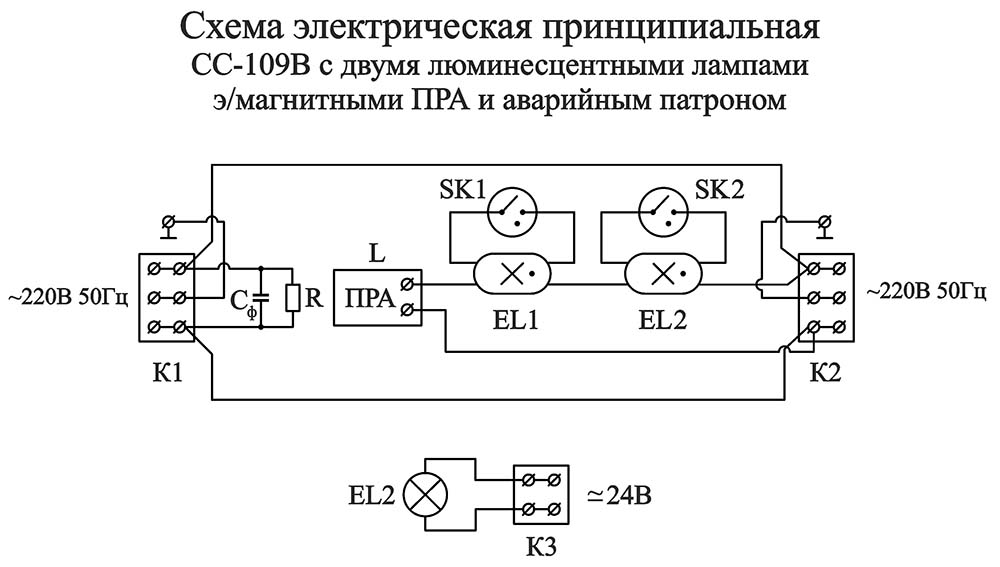

Накладной судовой светильник СС-109В по запросу может быть оснащен дополнительным электропатроном B15d-42МН и клеммной колодкой для подключения лампы аварийного освещения на напряжение 24 В постоянного или переменного тока.

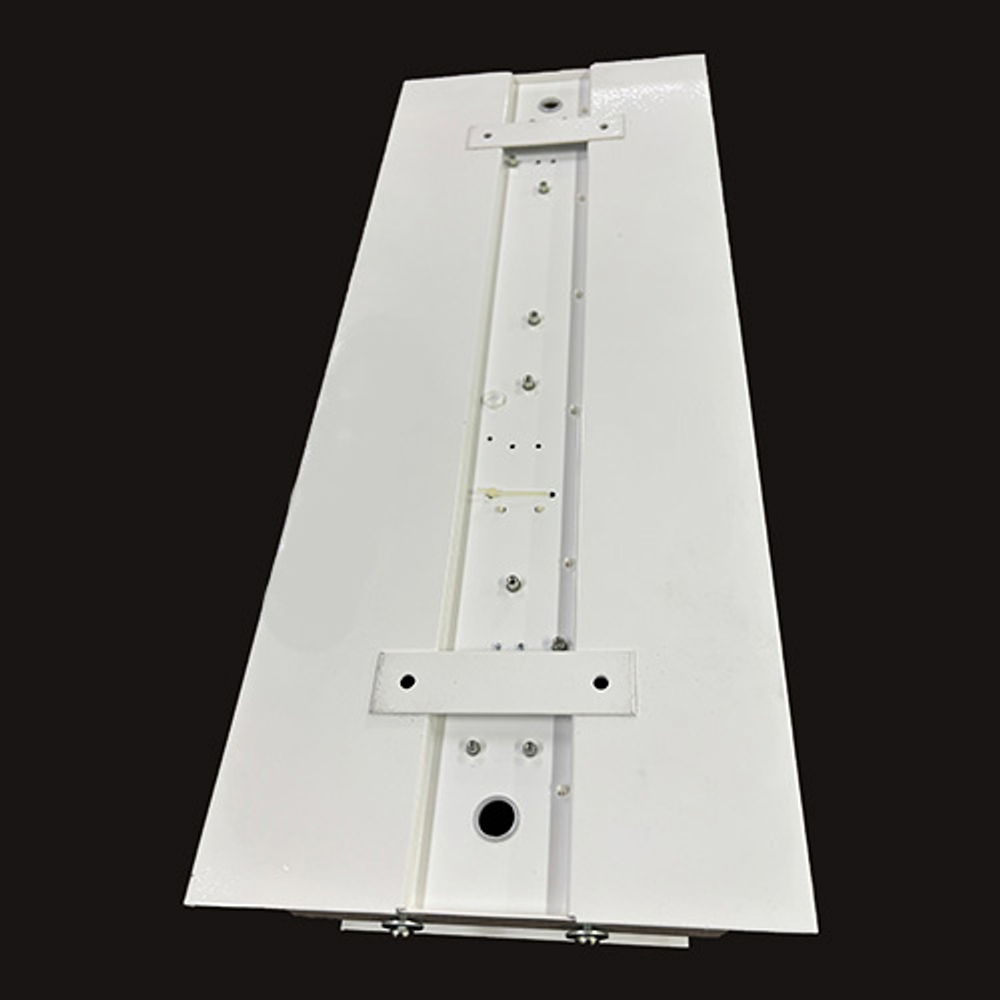

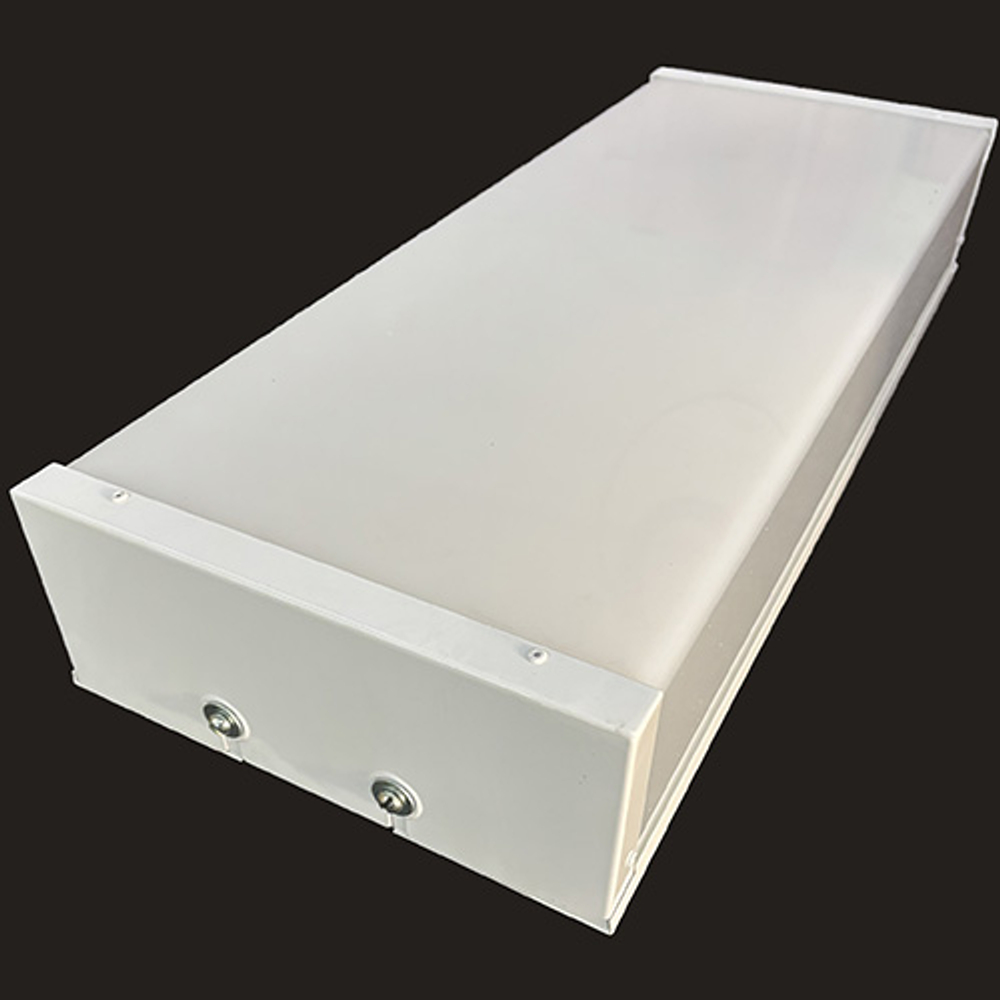

Судовой потолочный светильник СС-109В представляет собой стальной окрашенный корпус с установленным рассеивателем 109В.02.00 из молочного органического стекла с металлическими боковинами. Корпус сварной, изготовлен из стального листа с применением лазерной резки, гибки и сварки. В собранном виде окрашивается порошковой краской белого цвета RAL 9003.
По бокам корпуса сформированы загибы из металла для уплотнения места прилегания рассеивателя к корпусу и исключения боковой засветки от ламп подволочного люминесцентного светильника СС-109В.

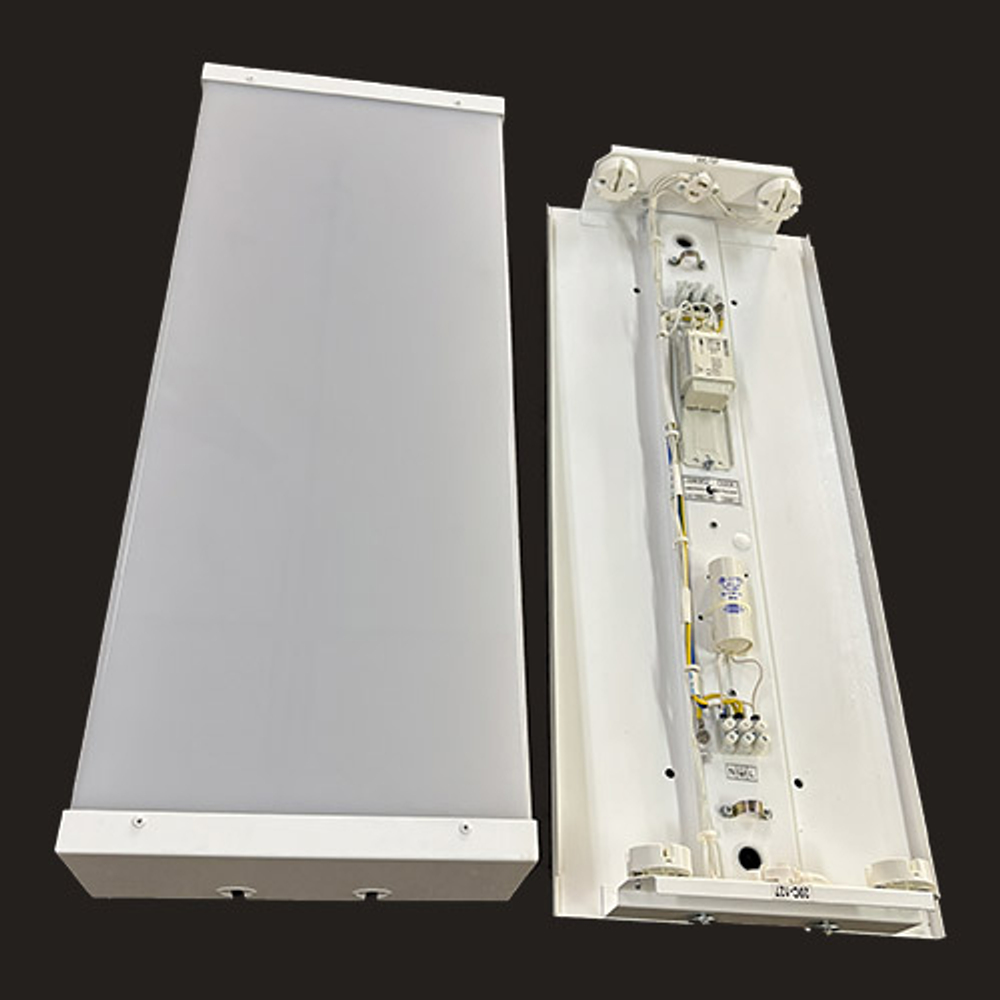

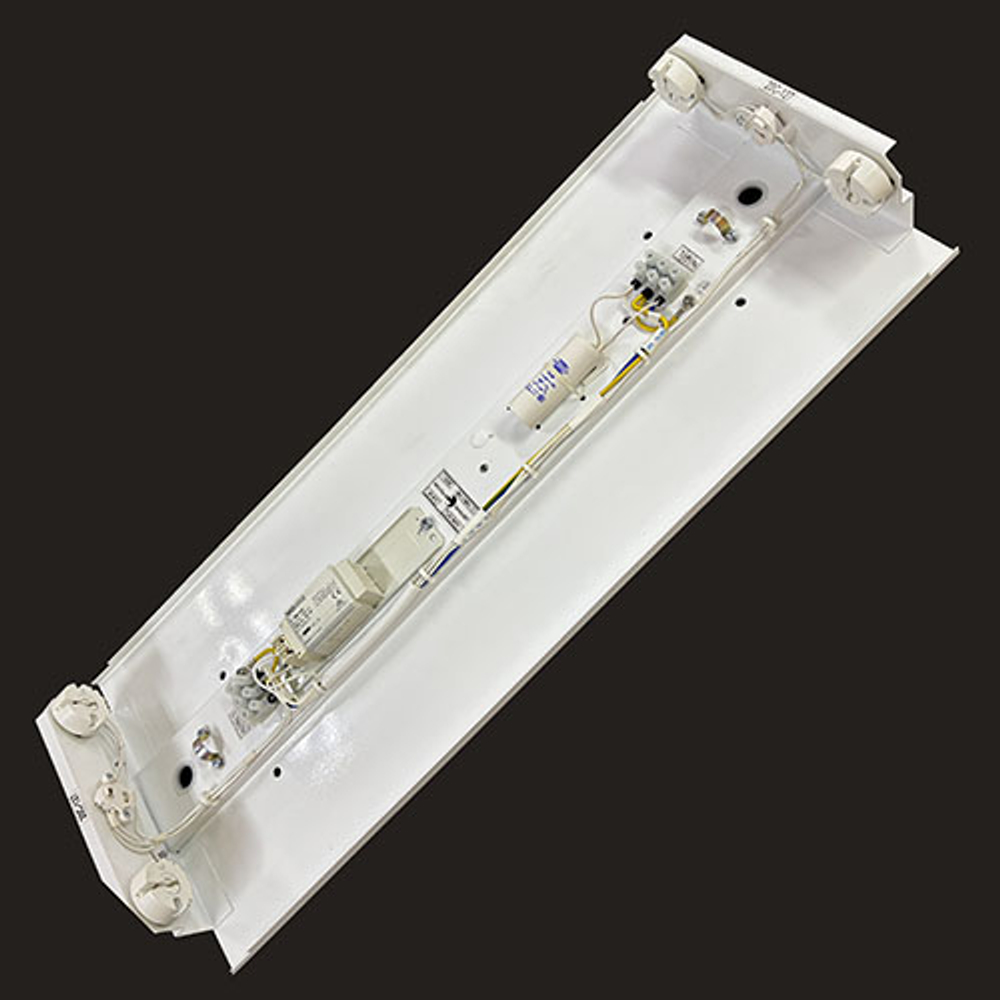

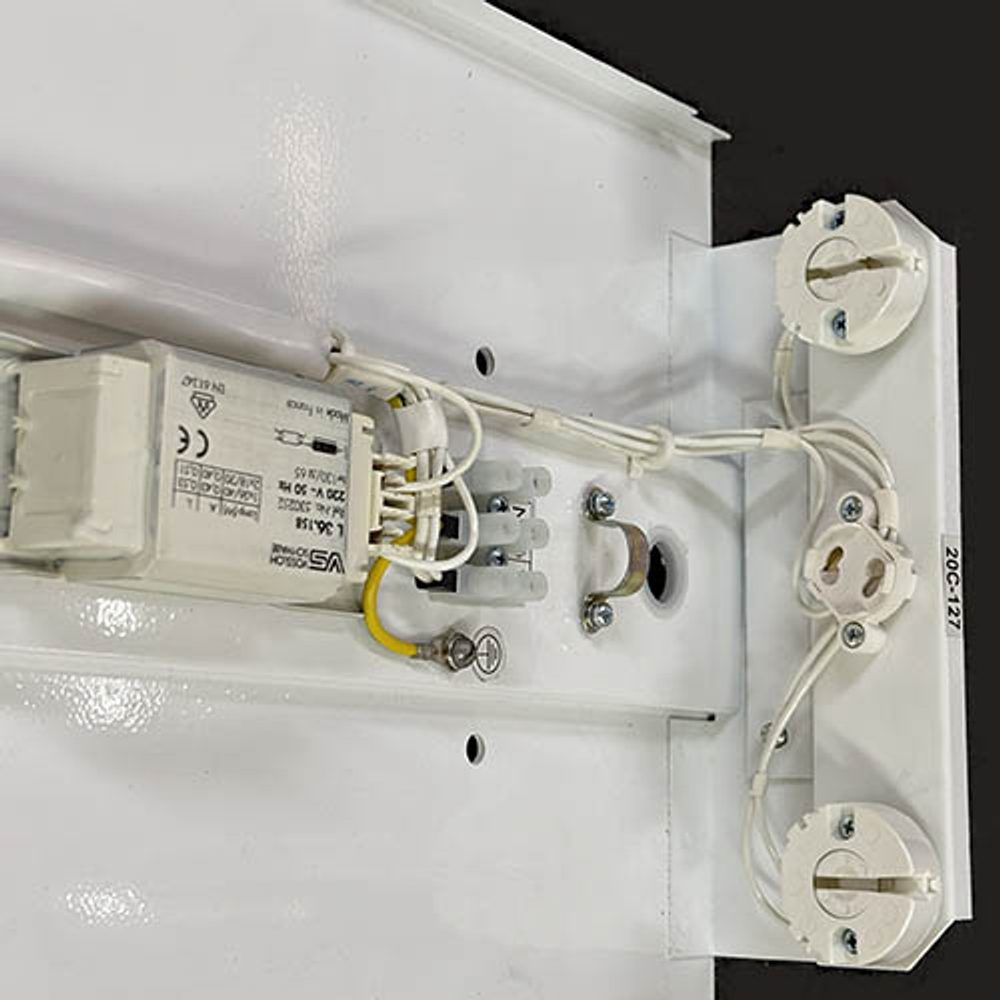

На готовом корпусе закрепляются светотехнические элементы: ламподержатели, держатели стартеров, клеммные колодки, пускорегулирующие аппараты, компенсирующий и помехозащитные конденсаторы, жгутовая электропроводка, закрепляемая держателями провода.

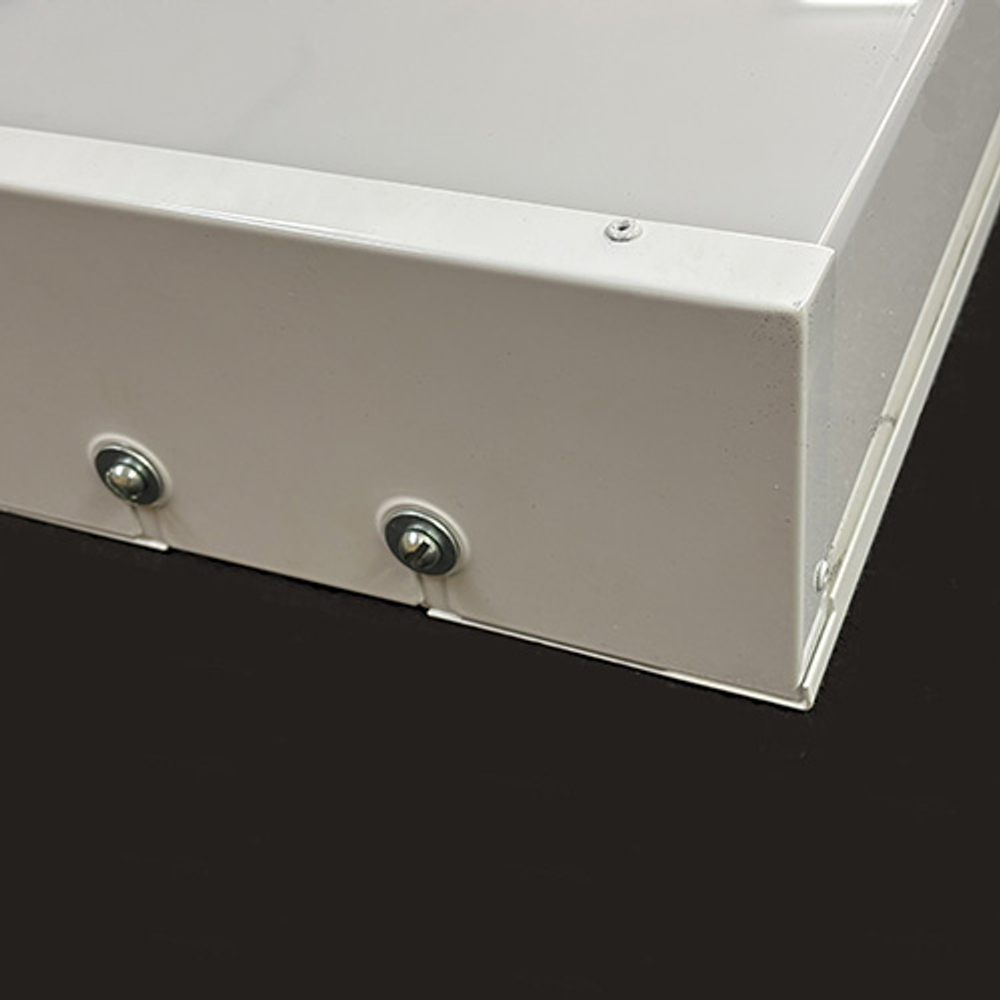

Корпус в собранном виде закрыт рассеивателем, фиксируемым на четырех винтах через отверстия с проушинами в металлических боковинах рассеивателя.

Светильник в сборе консервируется, упаковывается в индивидуальную гофроупаковку в размер изделия, проходит приемку ОТК. По итогам технического контроля оформляется паспорт судового светильника СС-109В по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.

Посмотреть чертеж  судового светильника СС-109В.
Светильник подволочный судовой СС-109В выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
