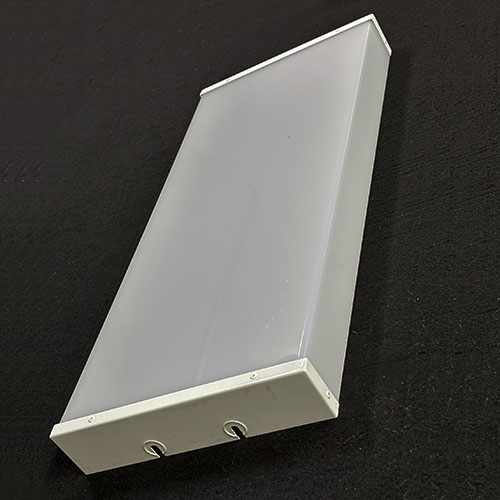

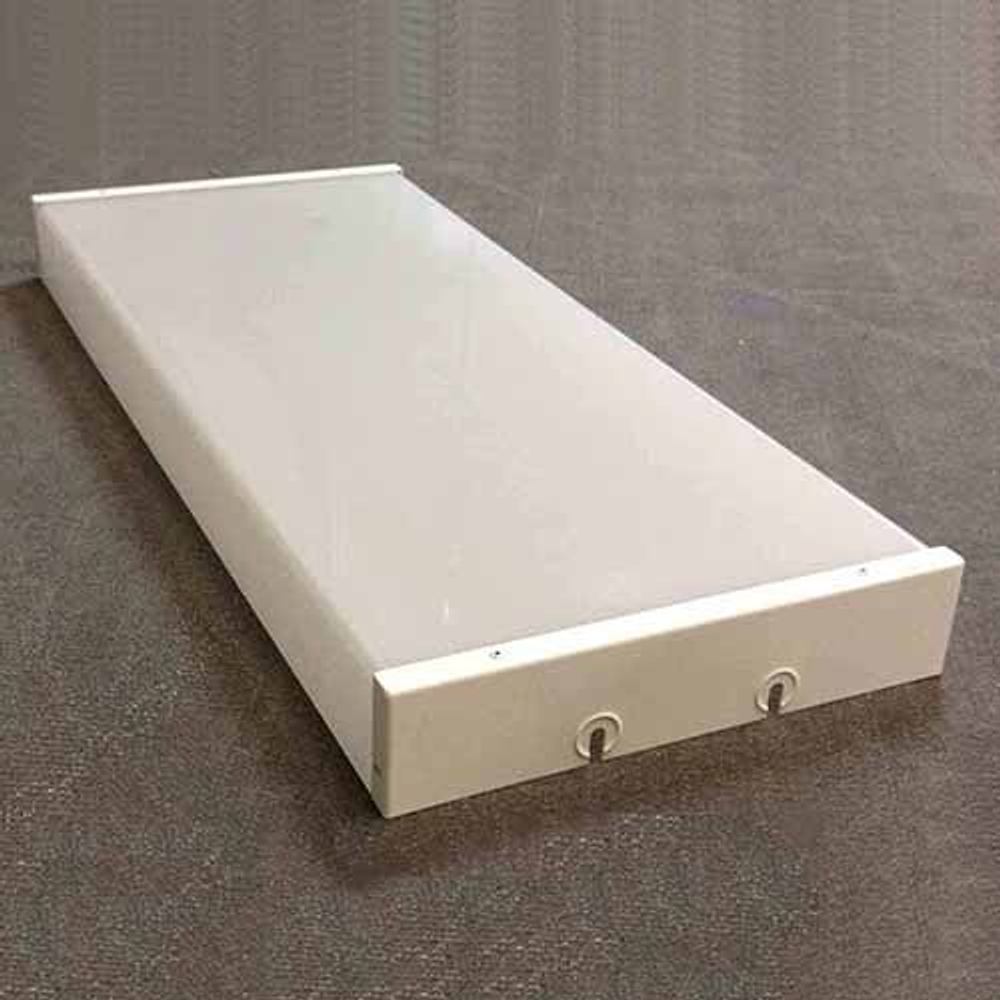

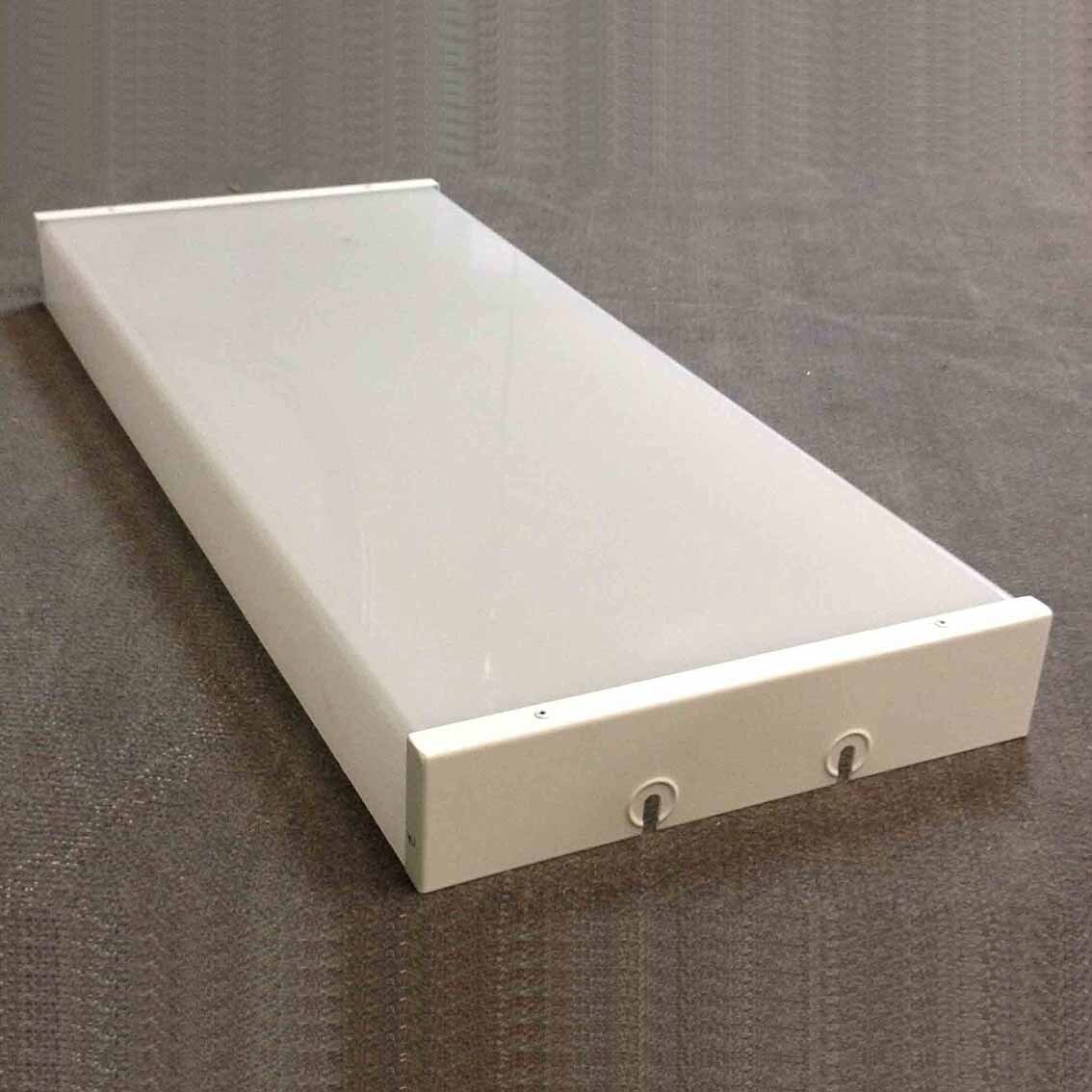

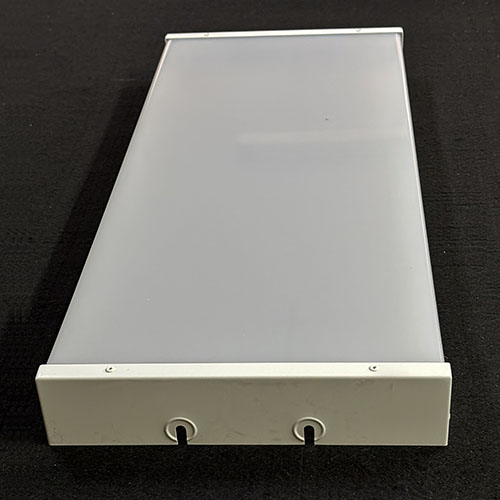

Рассеиватель 111Б.01.00 изготовлен из оргстекла, оснащен торцевыми металлическими боковинами с проушинами для крепления к светильнику.

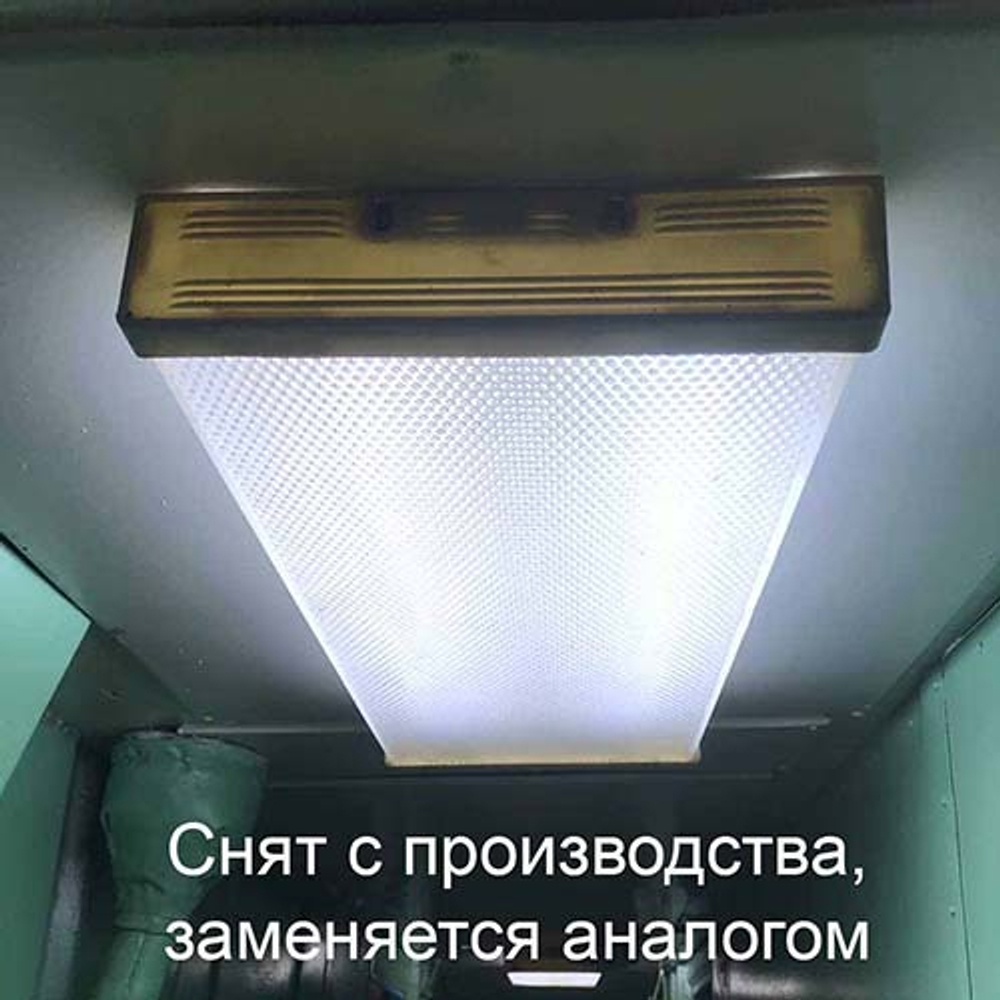

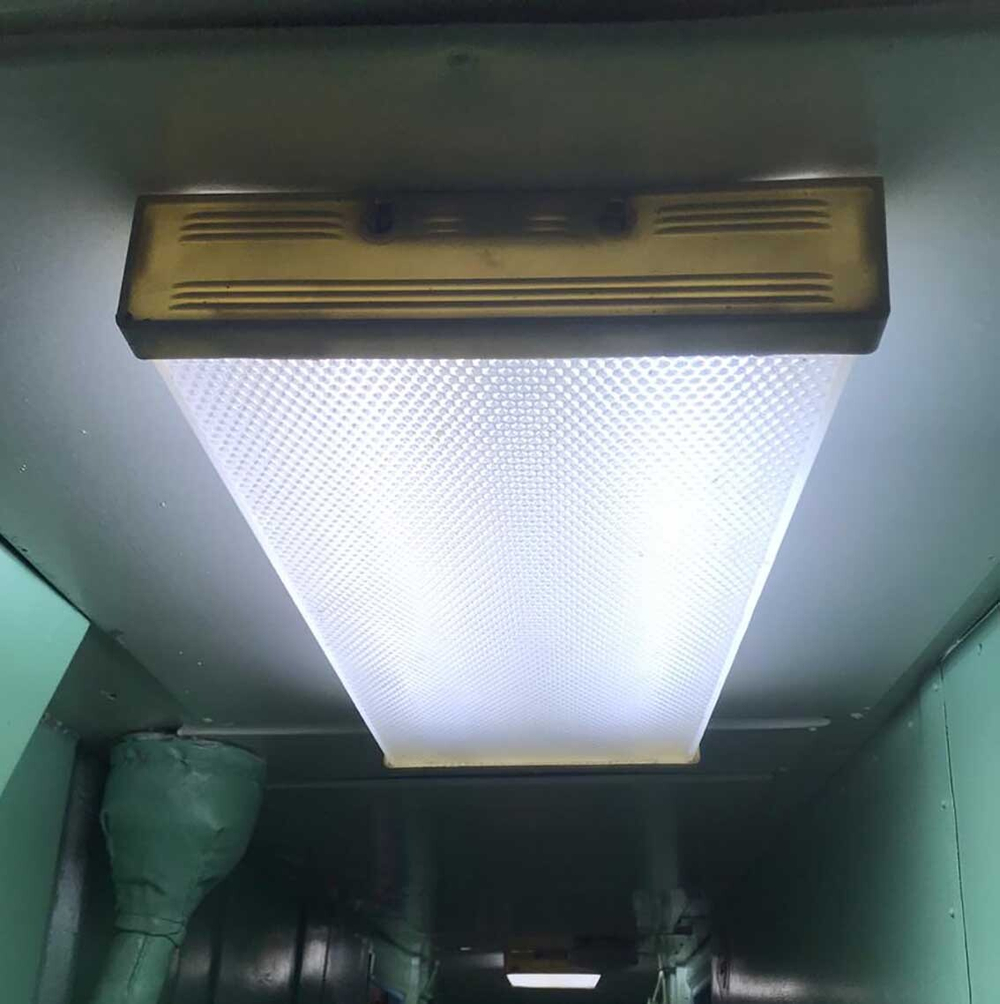

Он разработан в качестве замены экструдированного рассеивателя с пластиковыми боковинами для встраиваемого каютного люминесцентного светильника типа СС-111Б (2х20Вт), снятого с производства в 1990 году.
Предназначен для рассеивания света лампы и защиты люминесцентных ламп светильника от пыли, влаги и механических повреждений.

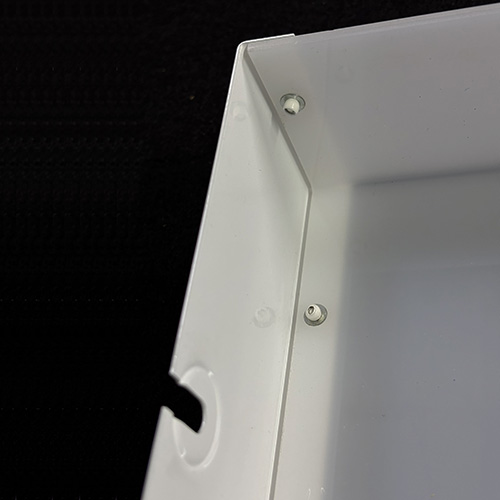

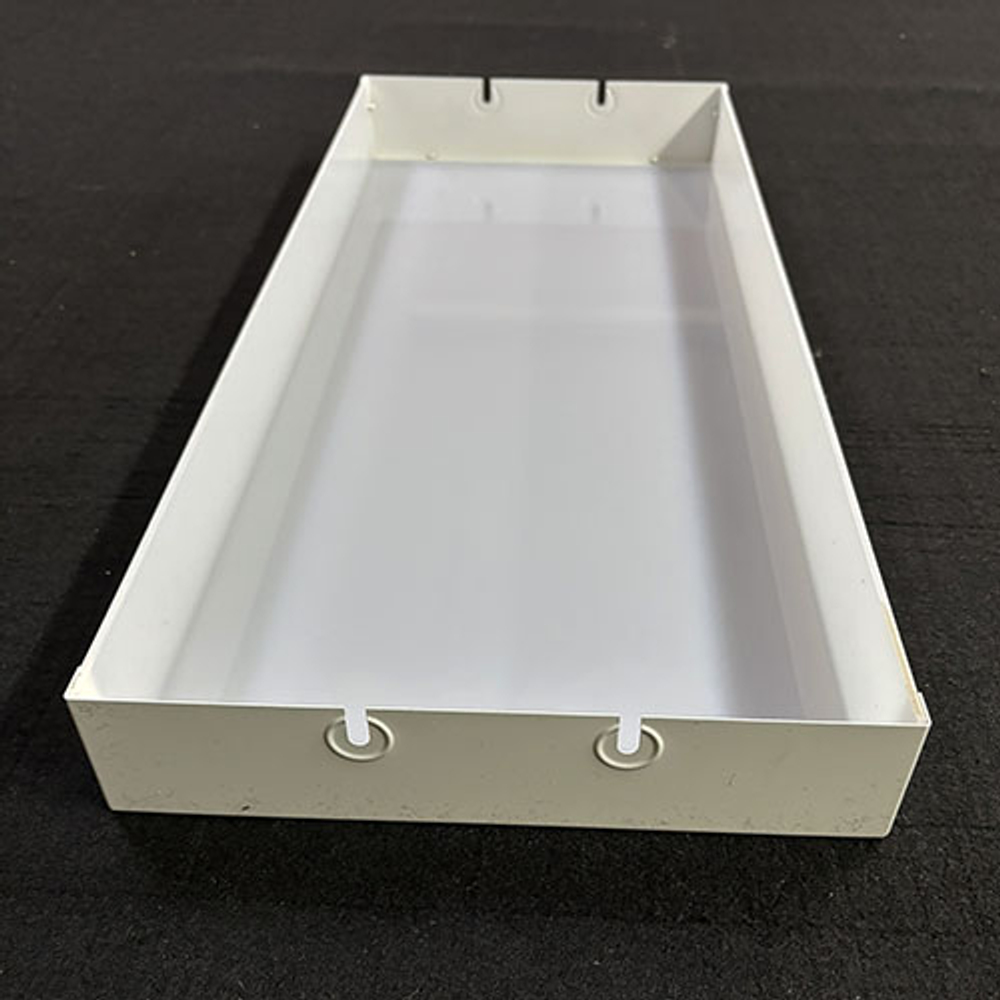

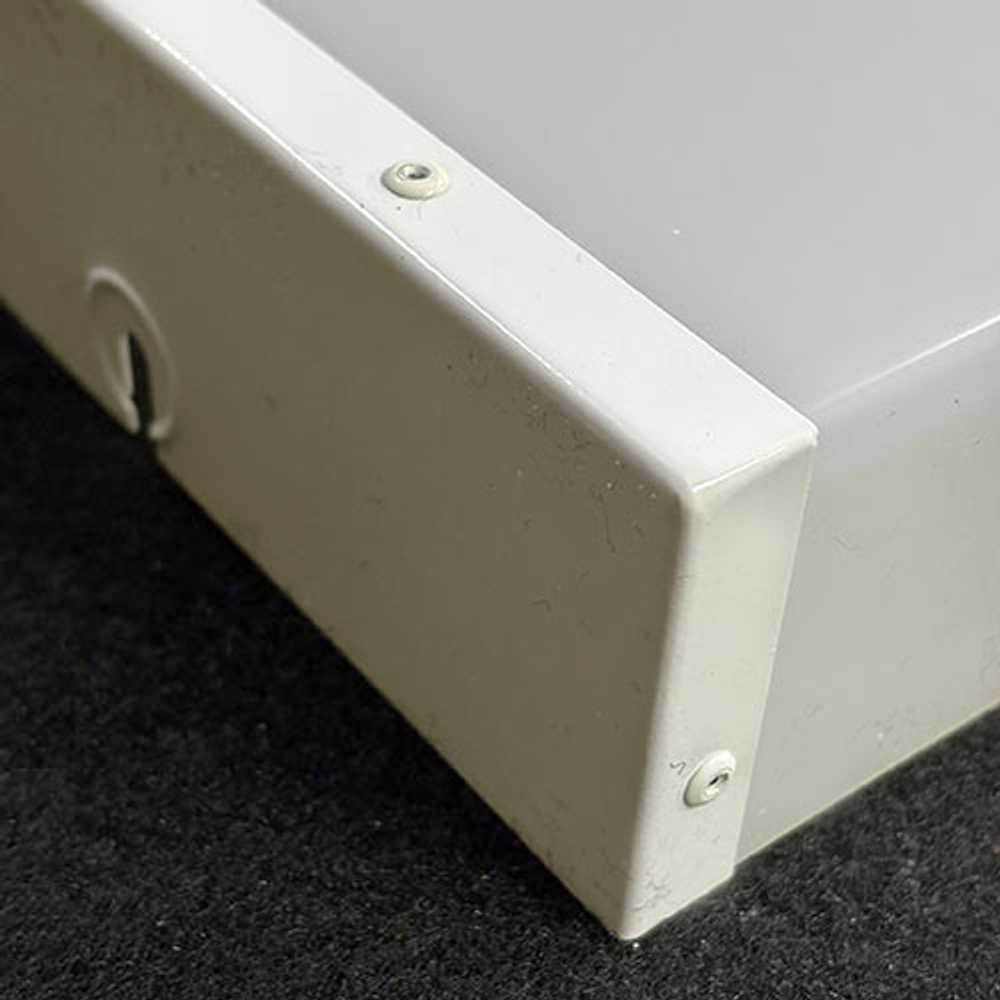

Изготовлен из молочного светотехнического органического стекла. Вырезанная лазером заготовка из листового блочного оргстекла марки СБ толщиной 3 мм методом термогибки на струне сгибается в П-образный профиль. К торцам профиля на алюминиевых заклепках крепятся металлические боковины, окрашенные порошковой краской белого цвета. Боковины имеют проушины с пазами для крепления рассеивателя к светильнику. Текущее производство.
Соответствует техническим условиям ТУ 5.633-18304-80.

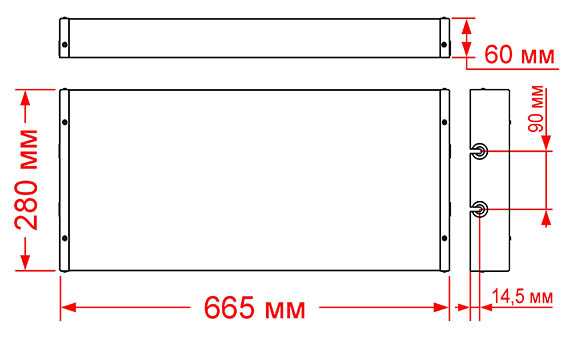

Скачать чертеж рассеивателя для светильника СС-111Б
| Характеристики изделия: | |
| Наименование: | рассеиватель |
| Обозначение: | 111Б.01.00 |
| Область использования: | судовая светотехника |
| Назначение: | рассеивание света, пыле-, влагозащита |
| Применение: | судовой светильник СС-111Б |
| Материал: | оргстекло светотехническое блочное марки СБ 3мм с металлическими боковинами |
| Цвет: | молочный |
| Мощность лампы макс, Вт | 2х20 |

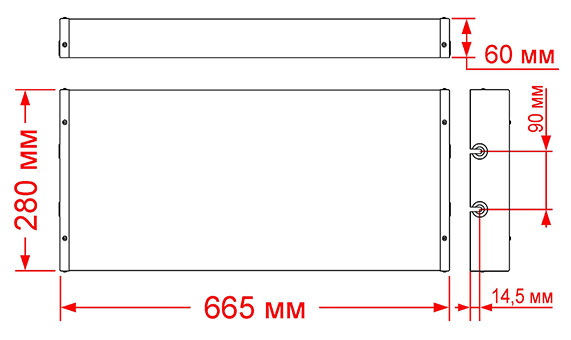

| Размеры габаритные, мм (длина / ширина / высота) | 665х280х60 |
| Вес, кг | 1,1 |
| Производитель: | Маяк-Сервис |
