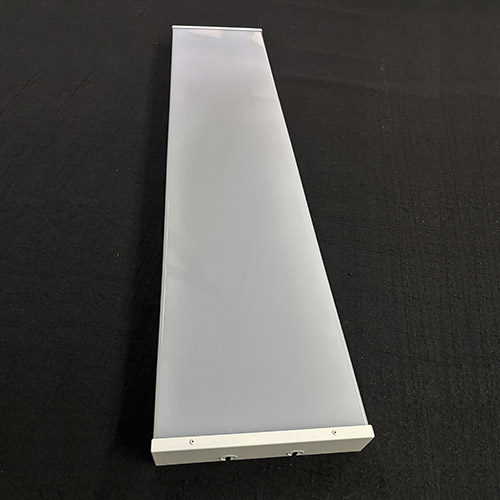

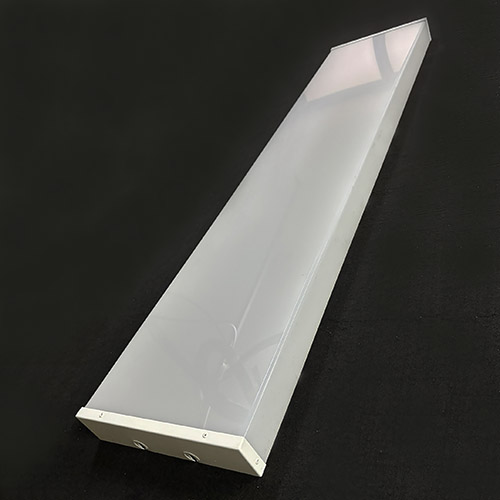

Рассеиватель 117Б.01.00 изготовлен из оргстекла, оснащен торцевыми металлическими боковинами с проушинами для крепления к корпусу светильника.

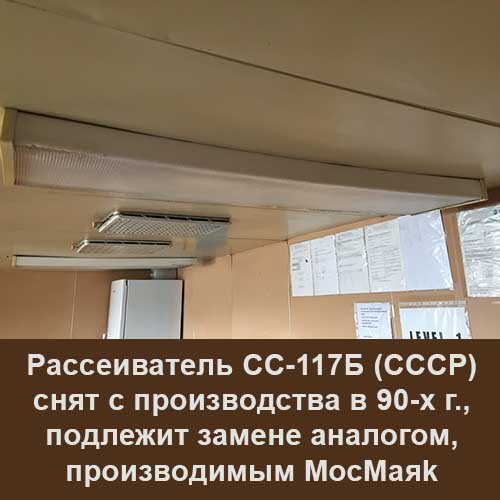

Он разработан в качестве замены экструдированного плафона с пластиковыми боковинами для встраиваемого судового каютного потолочного люминесцентного светильника типа СС-117Б (2х40Вт), снятого с производства до 1990 года.
Предназначен для рассеивания света люминесцентных ламп светильника и их защиты от пыли, влаги и механических повреждений.

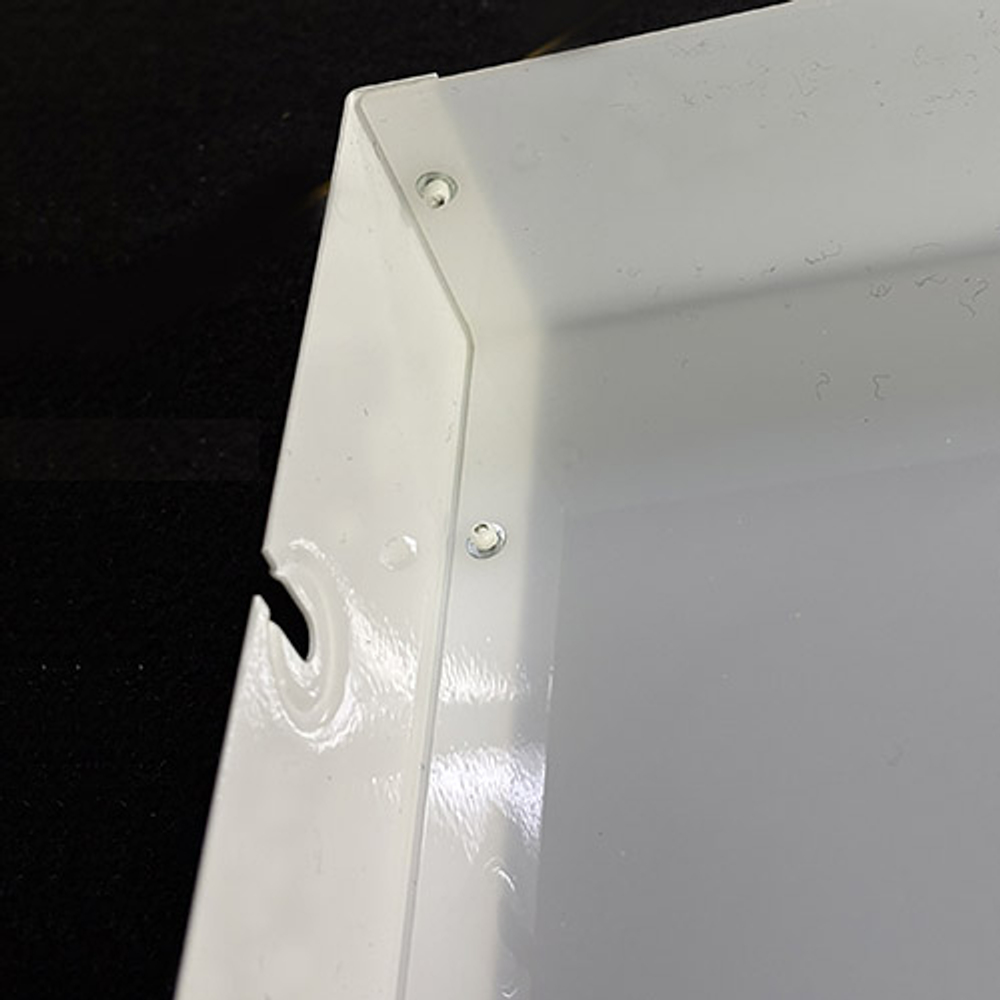

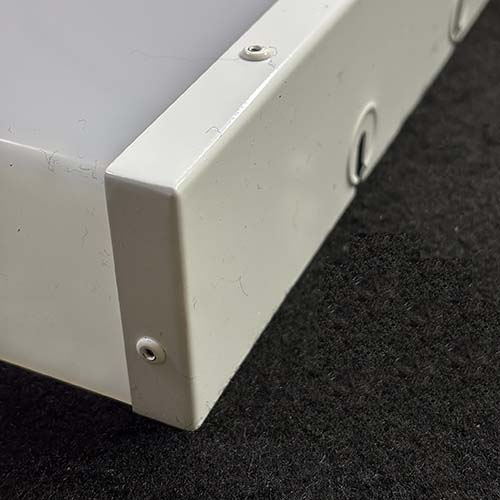

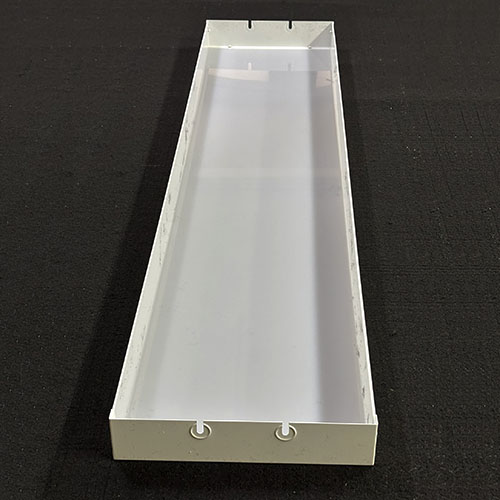

Плафон изготовлен из молочного светотехнического органического стекла. Вырезанная лазером заготовка из листового блочного оргстекла марки СБ толщиной 3 мм методом термогибки на струне сгибается в П-образный профиль. К торцам профиля на алюминиевых заклепках крепятся металлические боковины, окрашенные порошковой краской белого цвета. Боковины имеют проушины с пазами для крепления рассеивателя к светильнику. Текущее производство.

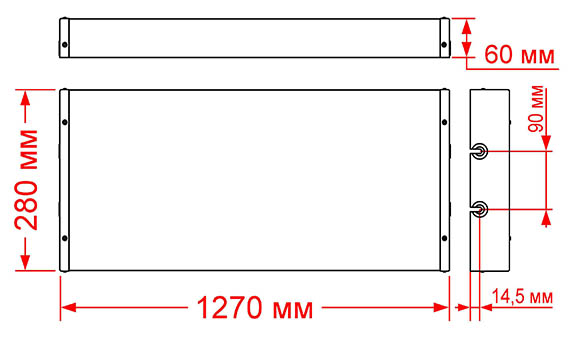

Скачать чертеж стекла СС-117Б судового люминесцентного светильника.
Рассеиватель 117Б.01.00 соответствует техническим условиям ТУ 5.633-18304-80.
| Характеристики изделия: | |
| Наименование: | рассеиватель |
| Обозначение: | 117Б.01.00 |
| Область использования: | судовая светотехника |
| Назначение: | рассеивание света, пыле-, влагозащита |
| Применение: | судовой светильник СС-117Б (до 1990 года выпуска) |
| Материал: | оргстекло светотехническое блочное марки СБ 3мм с металлическими боковинами |
| Цвет: | молочный |
| Мощность люминесцентной лампы макс, Вт | 2 х 40 |

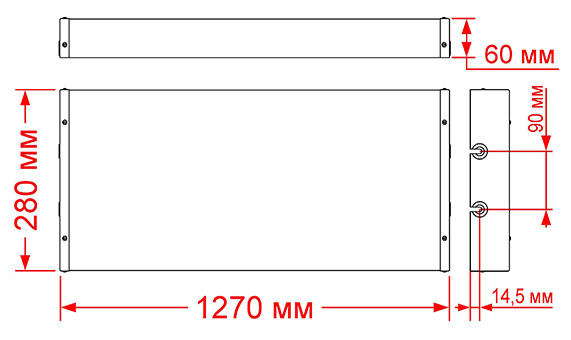

| Размеры габаритные (длина х ширина х высота), мм | 1270 х 280 х 60 |
| Вес, кг | 2,0 |
| Производитель: | МосМаяК |
