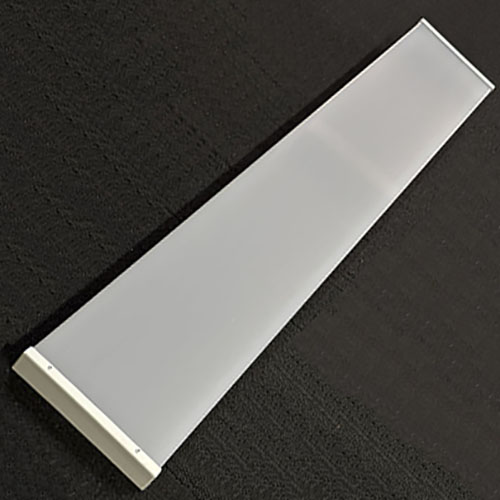

Рассеиватель 117В.02.00 изготовлен из оргстекла, оснащен торцевыми металлическими боковинами.
Он используется в качестве плафона для встраиваемого судового каютного потолочного люминесцентного светильника типа СС-117В с двумя люминесцентными лампами 40 Вт (2х40Вт).
Предназначен для рассеивания света люминесцентных ламп светильника и их защиты от пыли, влаги и механических повреждений.

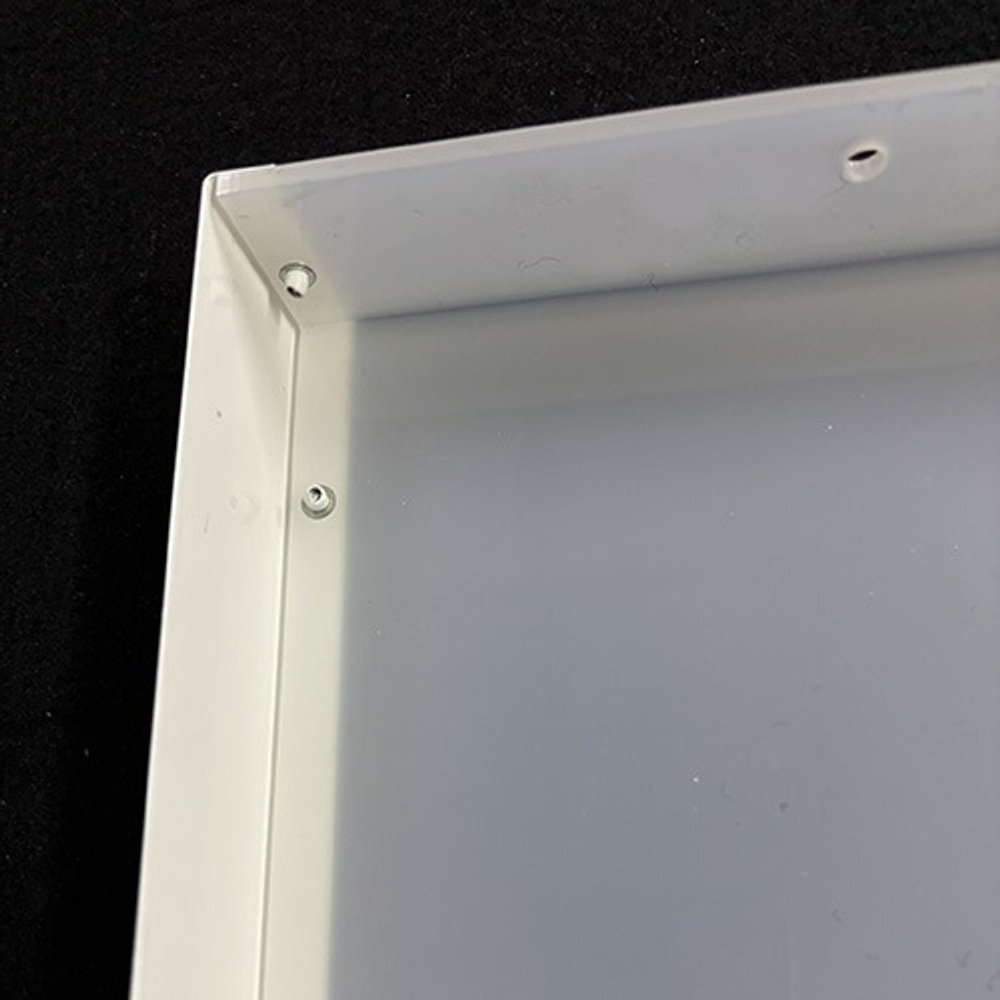

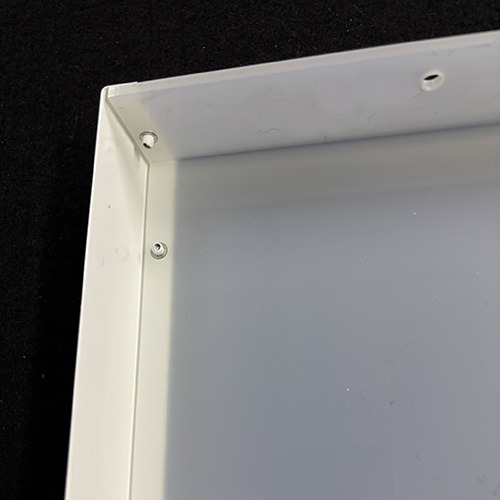

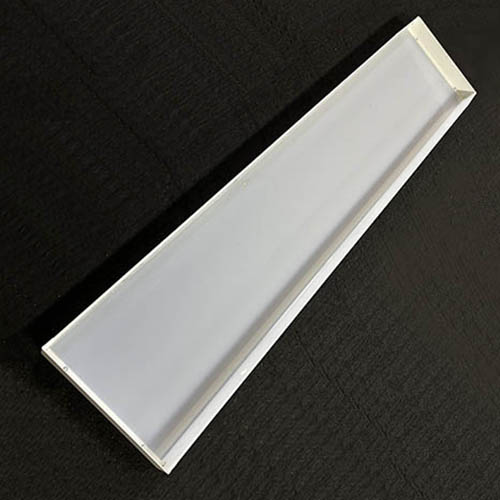

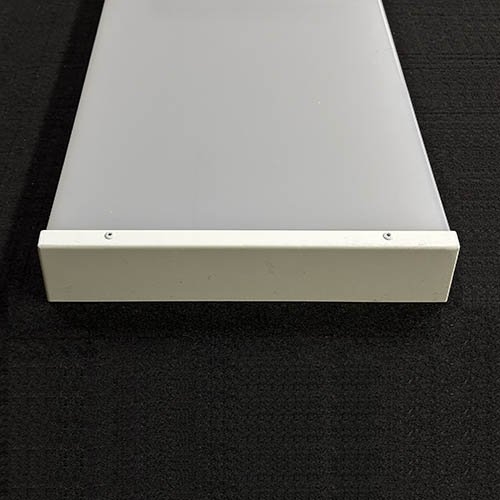

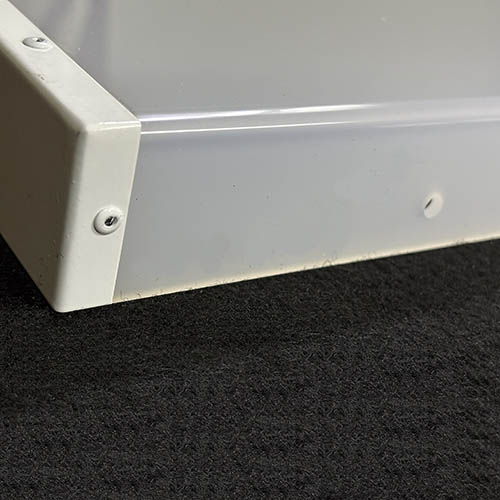

Плафон изготовлен из молочного светотехнического органического стекла. Вырезанная лазером заготовка из листового блочного оргстекла марки СБ толщиной 3 мм методом термогибки на струне сгибается в П-образный профиль. С торцов профиля на алюминиевых заклепках установлены металлические боковины, окрашенные порошковой краской белого цвета. Крепление плафона к светильнику производится винтами в четырех точках через отверстия на отгибах П-образного профиля оргстекла. Текущее производство.

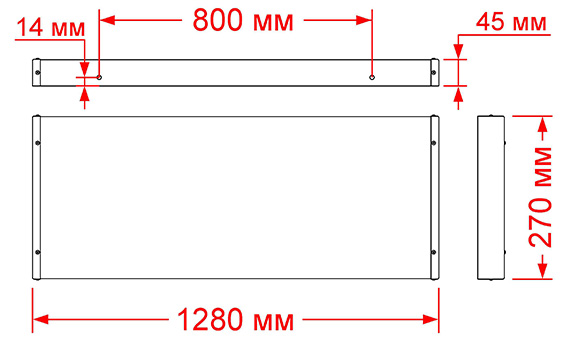

Скачать чертеж стекла судового светильника СС-117В.
Рассеиватель 117В.02.00 соответствует техническим условиям ТУ6463_001_78484111_2007 и ТУ 5.633-18304-80.
| Характеристики изделия: | |
| Наименование: | рассеиватель |
| Обозначение: | 117В.02.00 |
| Область использования: | судовая светотехника |
| Назначение: | рассеивание света, пыле-, влагозащита |
| Применение: | судовой светильник СС-117В |
| Материал: | оргстекло светотехническое блочное марки СБ 3мм с металлическими боковинами |
| Цвет: | молочный |
| Мощность люминесцентной лампы макс, Вт | 2 х 40 |
| Размеры габаритные (длина х ширина х высота), мм | 1280 х 270 х 45 |
| Вес, кг | 2,1 |
| Производитель: | МосМаяК |
