Коммутатор КСОФ К-27П-6 на рабочее напряжение сети 27(24) В постоянного тока используется для управления судовыми сигнально-отличительными фонарями (СОФ) ходовых огней и контроля за их состоянием по наличию тока в цепи ламп СОФ.
Предназначен для коммутирования шести ламп СОФ мощностью от 25 до 60 Вт.

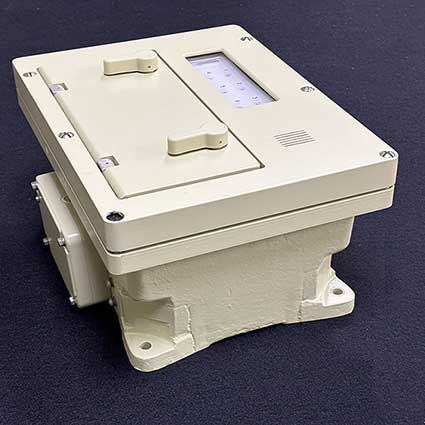

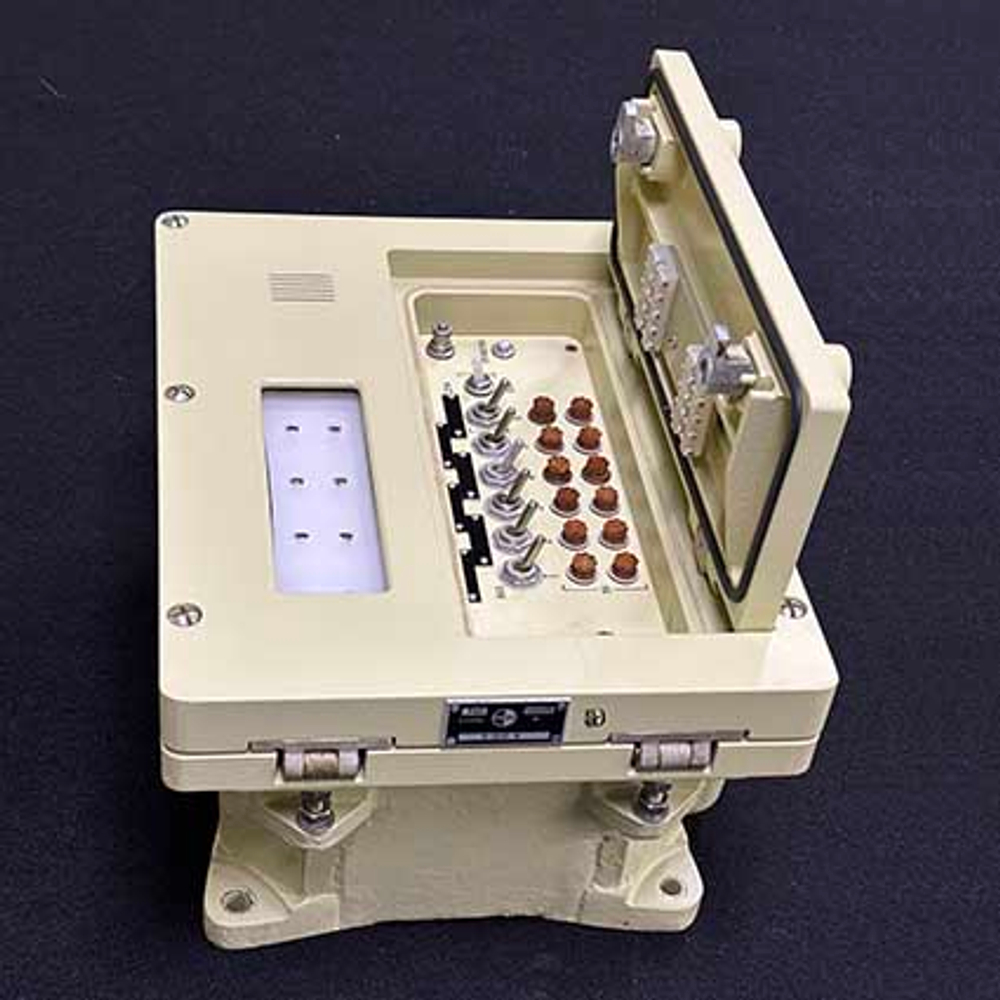

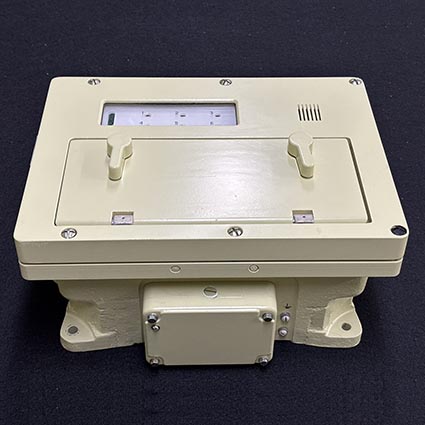

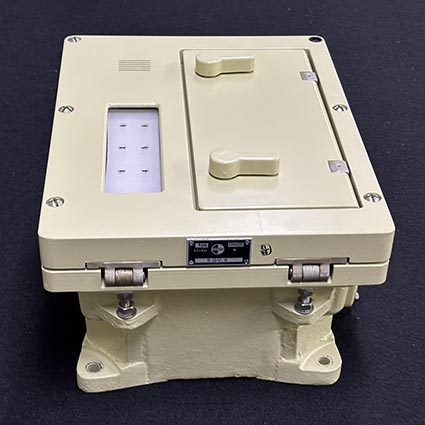

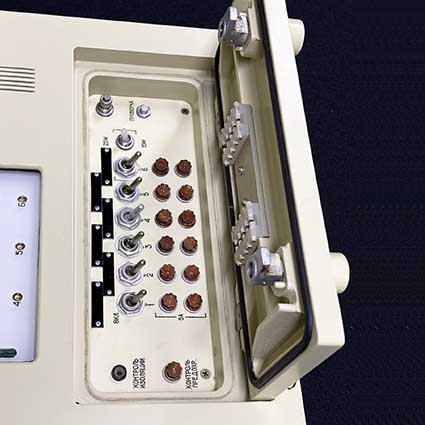

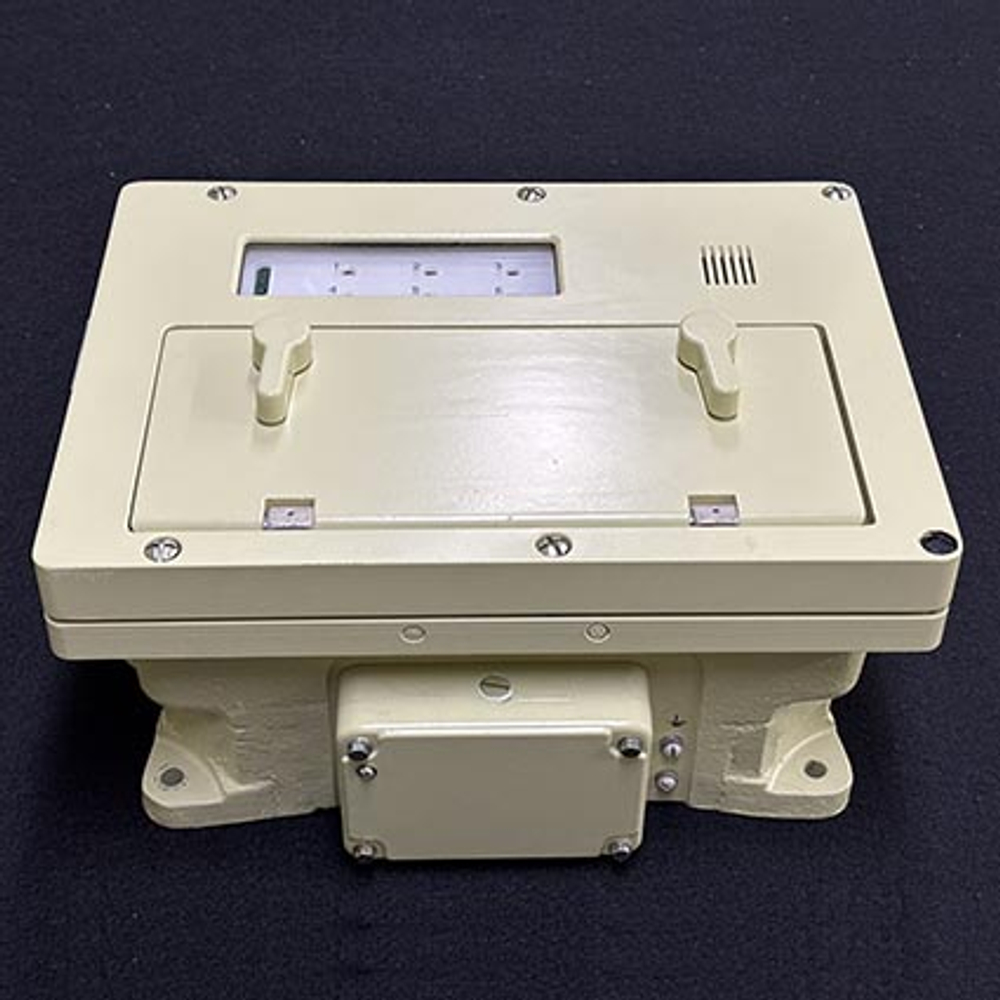

Прибор выполнен в литом корпусе из алюминиевого сплава с крышкой, откидывающейся на 90 градусов. На внутренней стороне крышки расположены: панель с элементами управления; платы с микроэлементами; табло световой сигнализации и акустическое устройство.
В комплект поставки коммутатора согласно упаковочному листу входят:
а) коммутатор К-27П-6 КЛГИ.468361.07 (Пд2.422.025) - 1 шт.
б) одиночный комплект ЗИП, установленный в корпуса коммутатора, в составе:
- плата Пд5.422.061 - 1 шт.
- плата Пд5.149.008 - 1 шт.
- вставка плавкая ВП1-1-5А 250V - 20 шт.
в) комплект эксплуатационных документов, сброшюрованный в книгу, в составе:
- паспорт Пд2.422.025 ПС;
- перечень элементов Пд2.422.025 ПЭЗ;
- схема электрическая принципиальная Пд2.422.025 ПЭ.
Изделие изготовлено, упаковано и законсервировано в 2007 году, С момента изготовления хранится в заводской упаковке на теплом складе. Условия хранения отвечают требованиям технической и конструкторской документации.
Коммутатор К27-П6 соответствует техническим условиям КЛГИ.468361.07 (Пд2.422.025).
| Характеристики изделия: | |
| Наименование: | КСОФ (коммутатор сигнально-отличительных фонарей) |

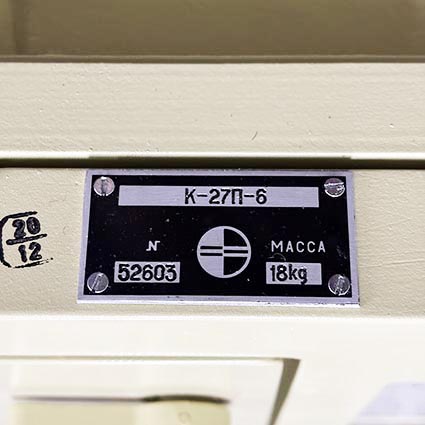

| Обозначение: | К-27П-6 |
| Область использования: | судовая светотехника |
| Назначение: | управление сигнально-отличительными фонарями (СОФ) и контроль за их работой |
| Напряжение питания, В | -27(24) постоянного тока |
| Влагозащищенность: | IP44 |
| Год выпуска: | 2007 |
| Состояние: | вид новый в з/упаковке |
| Наличие документации: | имеется |
| Количество коммутируемых ламп, шт | 6 |
| Мощность коммутируемых ламп макс, Вт | 60 |
| Размеры габаритные (длина х ширина х высота), мм | 370 х 295 х 205 |
| Вес, кг | 18 |
| Производитель: | Севастопольский завод "Маяк" |
