Прибор судовой "Пульсар М" на рабочее напряжение сети ~220В, 50Гц переменного тока используется для автоматического обеспечения заданной программы проблескового режима сигнально-отличительных огней маневроуказания.
Предназначен для подачи определенной серии импульсных проблесковых световых сигналов с заданными интервалами при изменении курса судна влево, вправо или работе машин на задний ход.

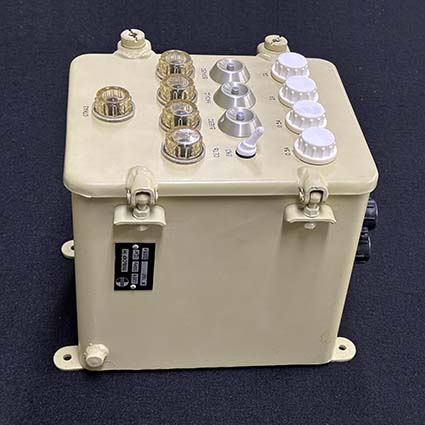

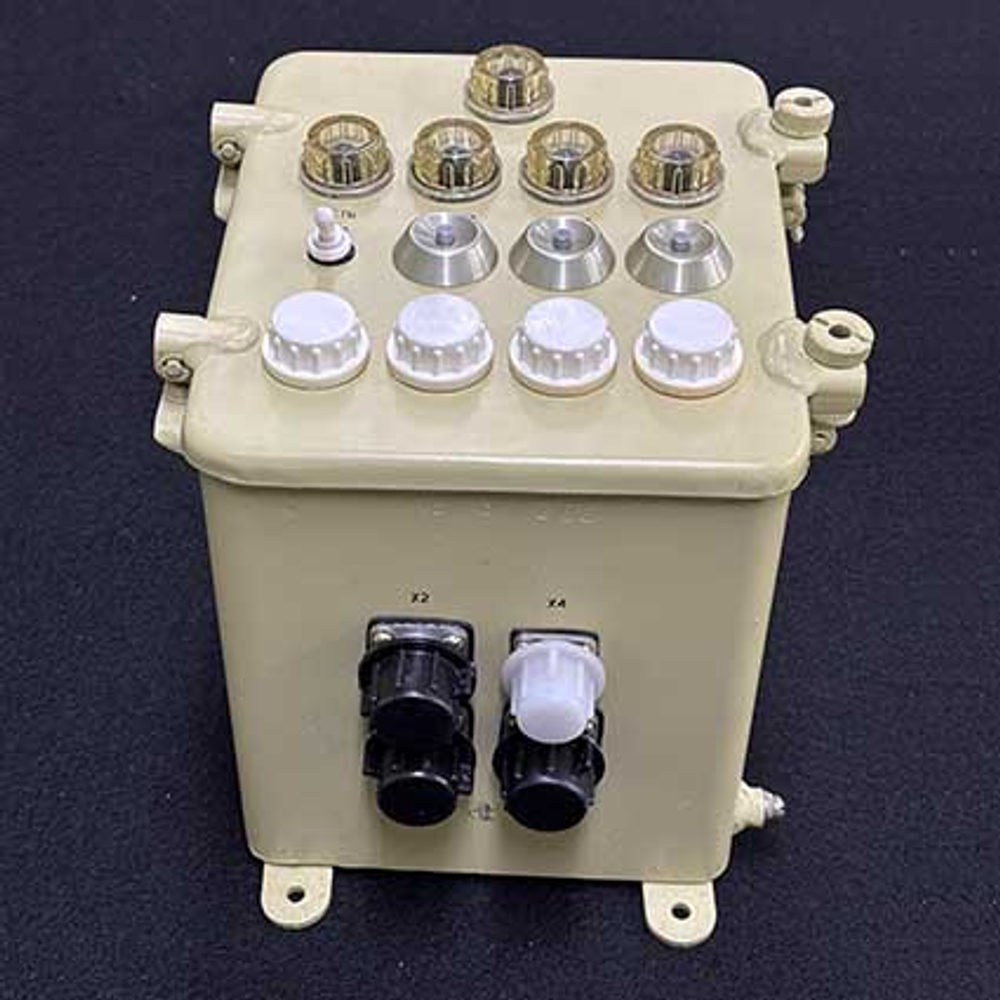

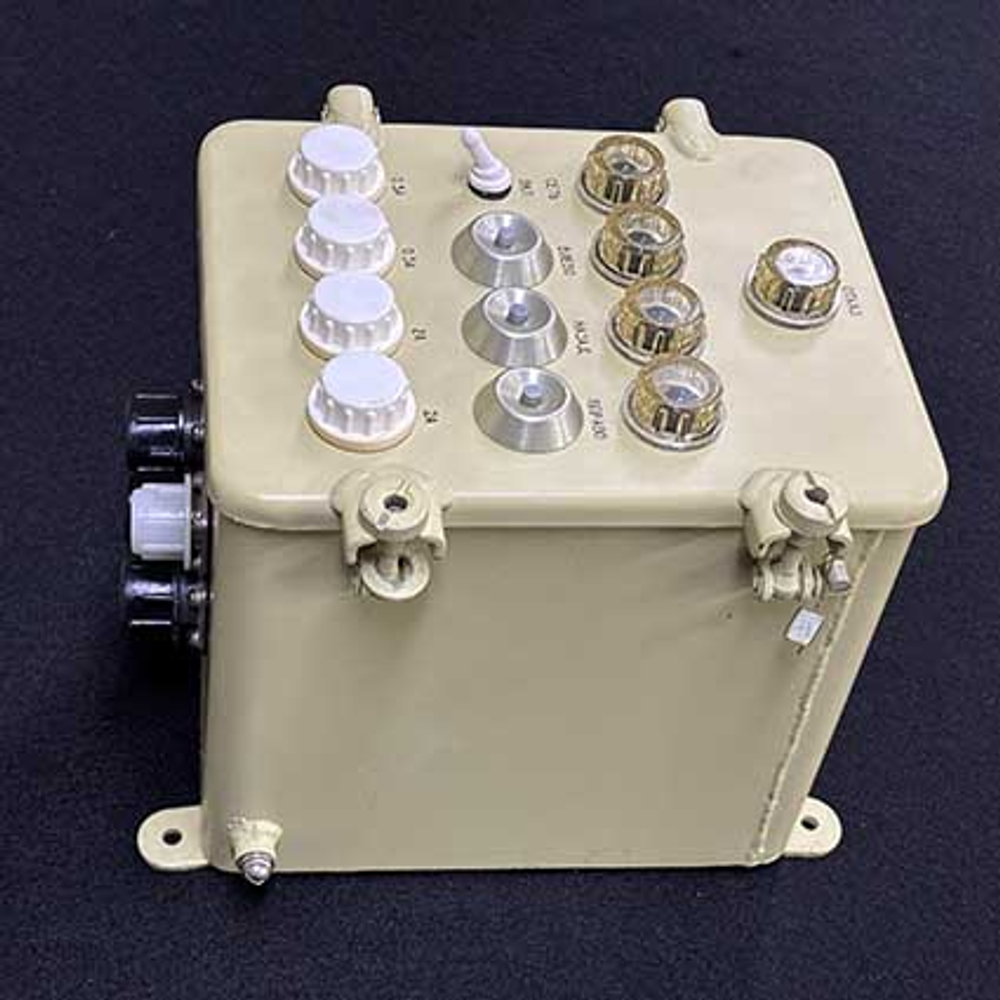

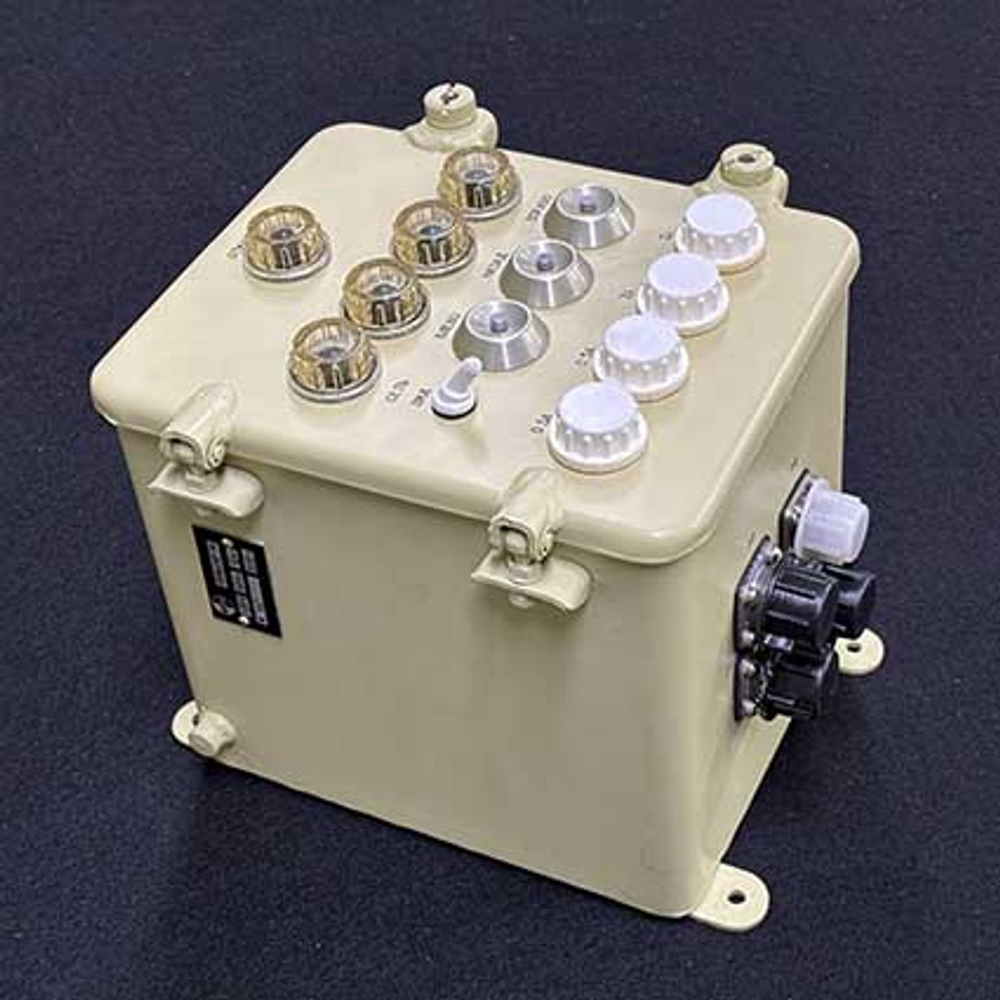

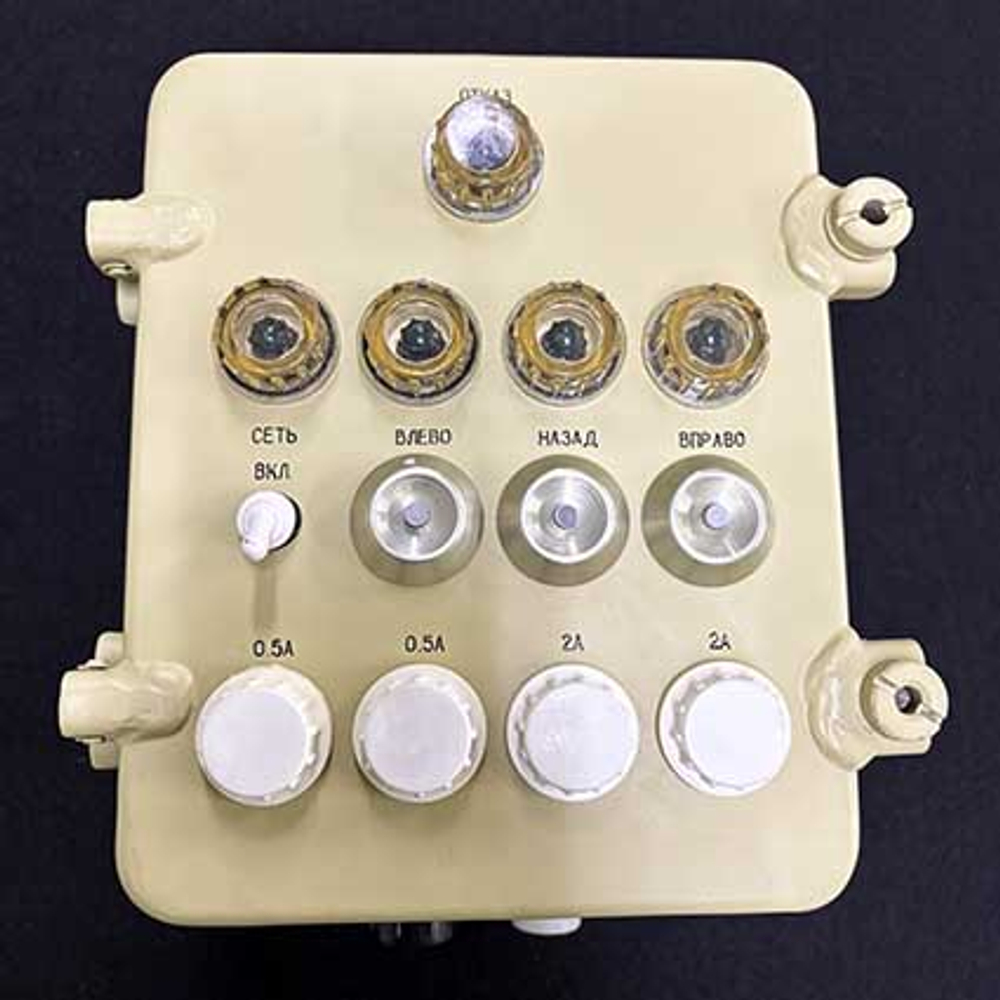

Прибор выполнен в штампованном металлическом корпусе из листовой стали. На лицевой панели размещены: кнопки управления режимами работы, выключатель сети питания, индикаторные лампы сигнализации и предохранители.
"Пульсар М" имеет сигнализацию обрыва цепи нагрузки. В качестве нагрузки должны использоваться лампы накаливания мощностью не более 200 Вт.
В комплект поставки прибора согласно упаковочному листу входят:
а) прибор "Пульсар М" Пд2.390.018-01 - 1 шт.
б) комплект эксплуатационных документов, сброшюрованный в книгу, в составе:
- паспорт Пд2.390.018 ПС;
- перечень элементов Пд2.390.018 ПЭЗ;
- схема электрическая принципиальная Пд.390.018 ПЭ.
в) сертификат РМРС, подтверждающий приемку прибора Российским морским регистром судоходства.
г) одиночный комплект ЗИП Пд4.068.007 в составе:
- вставка плавкая ВП1-1 0,5А 250В - 10 шт;
- вставка плавкая ВП1-1 2,0А 250В - 10 шт;
- лампа накаливания СГ-24-1,2 - 10 шт;
- реле РЭС 48Б РС4.590.201-01 - 1 шт;
- тиристор 2У208Г - 1 шт.
д) монтажный комплект в составе:
- вставка ШР20П4ЭШ8 - 3 шт;
- розетка 2РМД18КПЭ4Г5В1 - 1 шт.
Изделие изготовлено, упаковано и законсервировано в 2006 году, С момента изготовления хранится в заводской упаковке на теплом складе. Условия хранения отвечают требованиям технической и конструкторской документации.

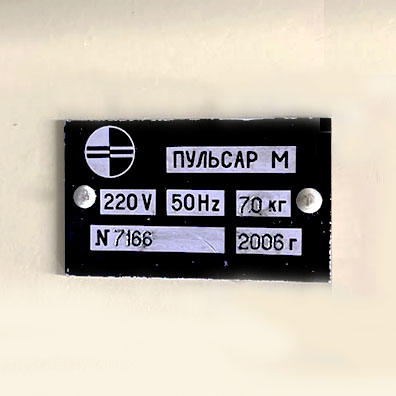

Прибор "Пульсар М" соответствует техническим условиям Пд2.390.018.
| Характеристики изделия: | |
| Наименование: | прибор |
| Обозначение: | Пульсар М |
| Область использования: | судовая светотехника |
| Назначение: | обеспечение автоматического режима подачи световых проблесковых сигналов маневроуказания |
| Напряжение питания, В | ~220 переменного тока 50Гц |
| Влагозащищенность: | IP44 |
| Год выпуска: | 2006 |
| Состояние: | вид новый в з/упаковке |
| Наличие документации: | имеется |
| Мощность коммутируемых ламп макс, Вт | 200 |
| Размеры габаритные (длина х ширина х высота), мм | 232 х 218 х 288 |
| Вес, кг | 8 |
| Производитель: | ДП КП "Маяк-Сервис" |
