СС-33М светильник судовой люминесцентный 2х40Вт водозащищенный

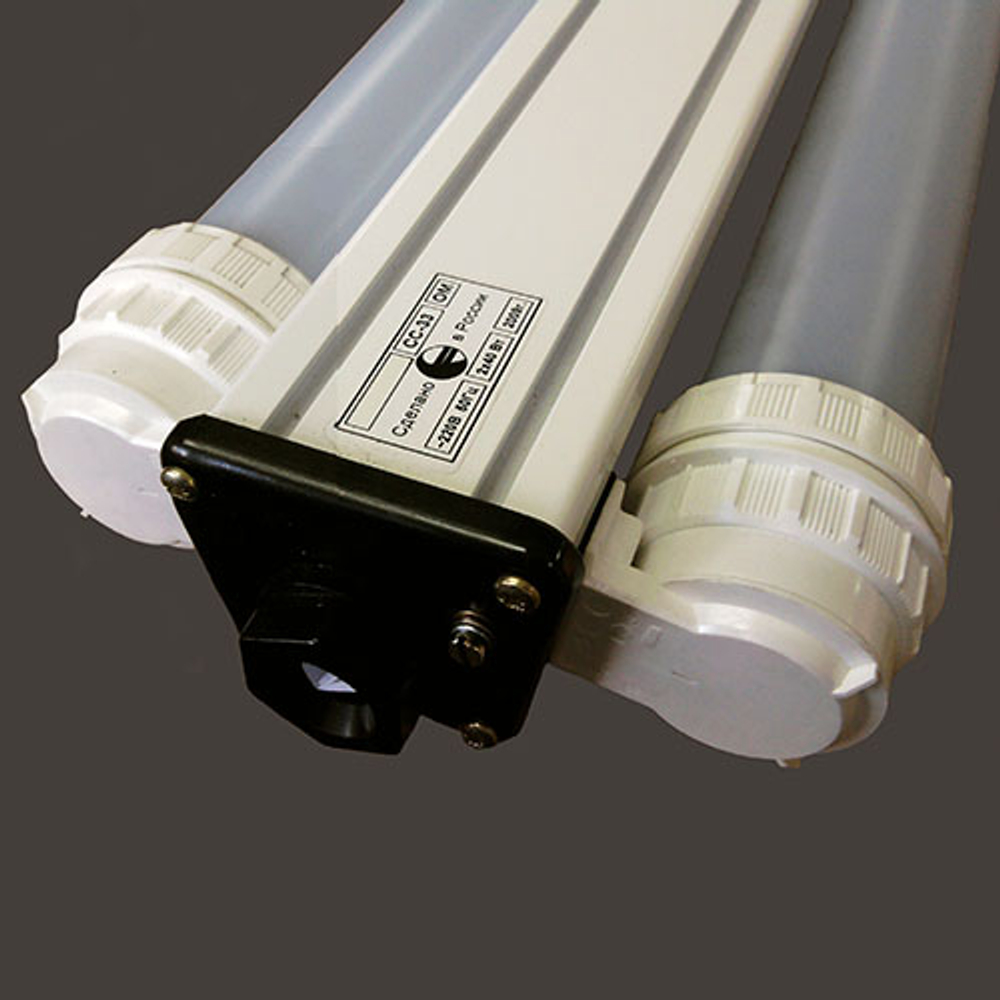

Светильник СС-33М судовой подволочный водозащищенный применяется для организации местного и общего освещения как влажных, сырых, так и сухих внутренних производственных помещений. Используется в машинном отделении и на камбузе.
Предназначен для работы в питающей электрической сети переменного тока напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

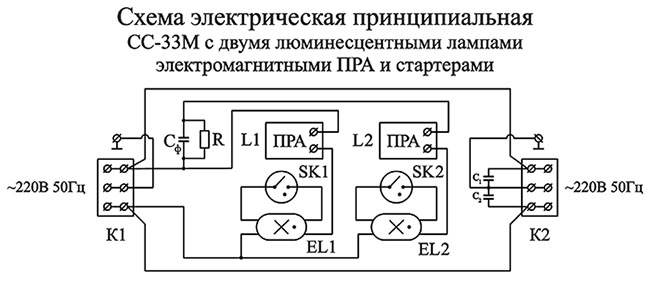

Стандартная электросхема светильника СС-33 М - на основе электромагнитных пускорегулирующих аппаратов (ЭмПРА) и стартеров для двух 40Вт люминесцентных ламп с компенсацией (расщепленная фаза) и помехозащитой.

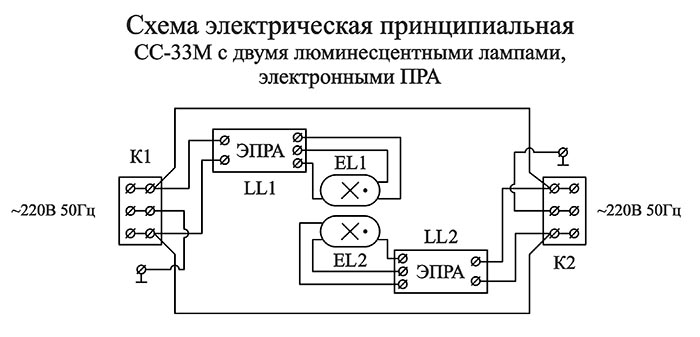

По запросу подпалубный судовой / корабельный светильник СС-33М может поставляться с электронными пускорегулирующими аппаратами (ЭПРА) для люминесцентных ламп.

Водозащищенный судовой светильник СС-33М отгружается без люминесцентных ламп и стартеров.
Основным источником света являются две люминесцентные лампы мощностью 36(40) Вт с цоколем G13.

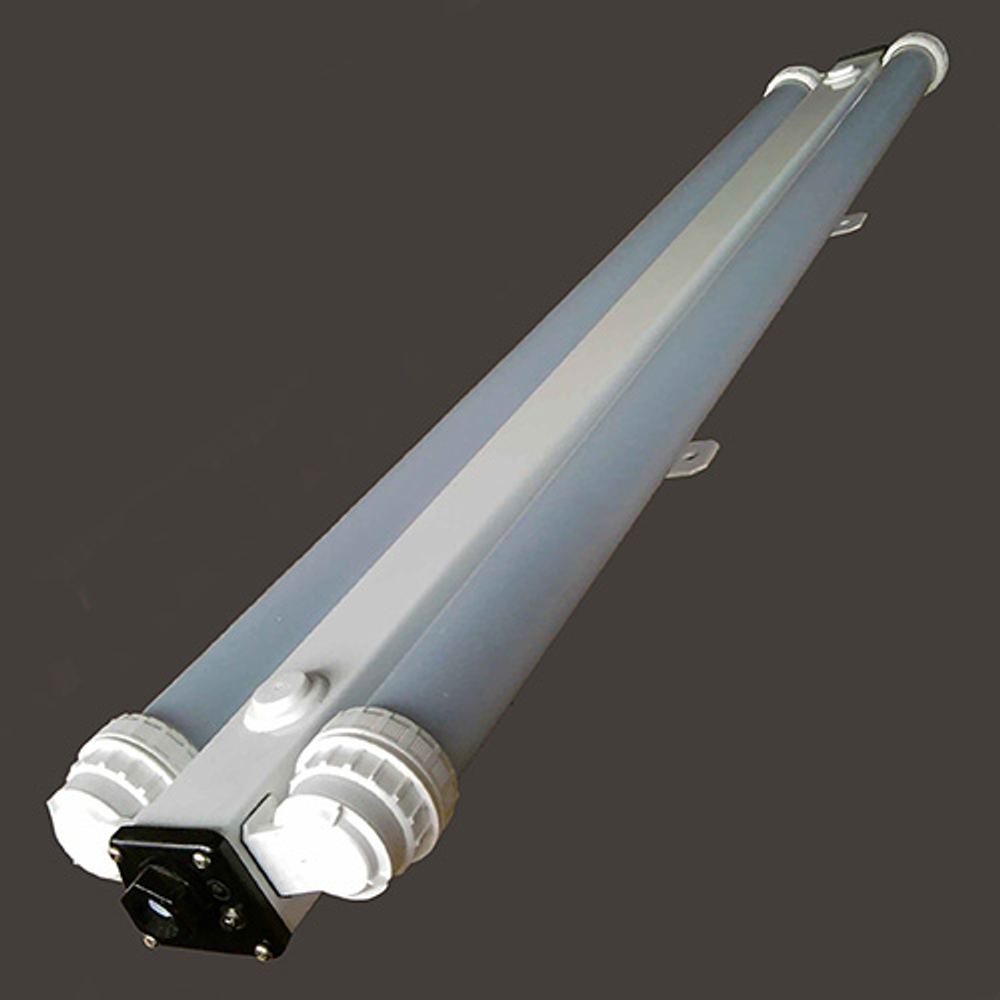

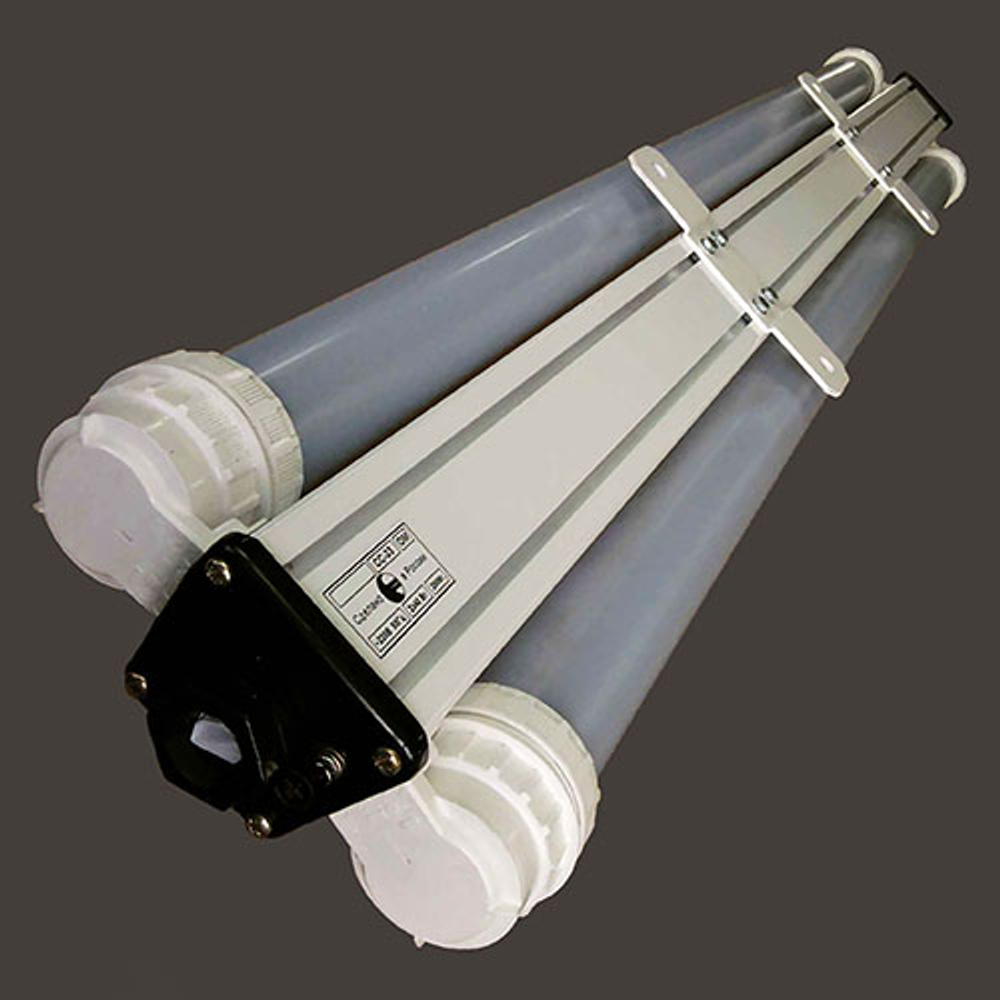

Светильник СС-33М представляет собой алюминиевый корпус с герметично установленными поликарбонатными защитными трубами для люминесцентных ламп и боковинами из фенопласта с сальниковым кабельным вводом.
Корпус производится из экструдированного алюминиевого профиля толщиной 3,5 мм. Заготовка профиля торцовочной пилой отрезается до необходимой длины и окрашивается порошковой краской белого цвета RAL 9003. Для стандартного исполнения со стартерами специальным ударным штампом в нужном месте профиля вырубаются отверстия для установки герметичных стартеродержателей. Внутри корпуса в пазах установлена выдвижная алюминиевая панель толщиной 8 мм для крепления светотехнических элементов корабельного светильника СС-33М: клеммных колодок, пускорегулирующих аппаратов, компенсирующего и помехозащитных конденсаторов, жгутовой электропроводки.

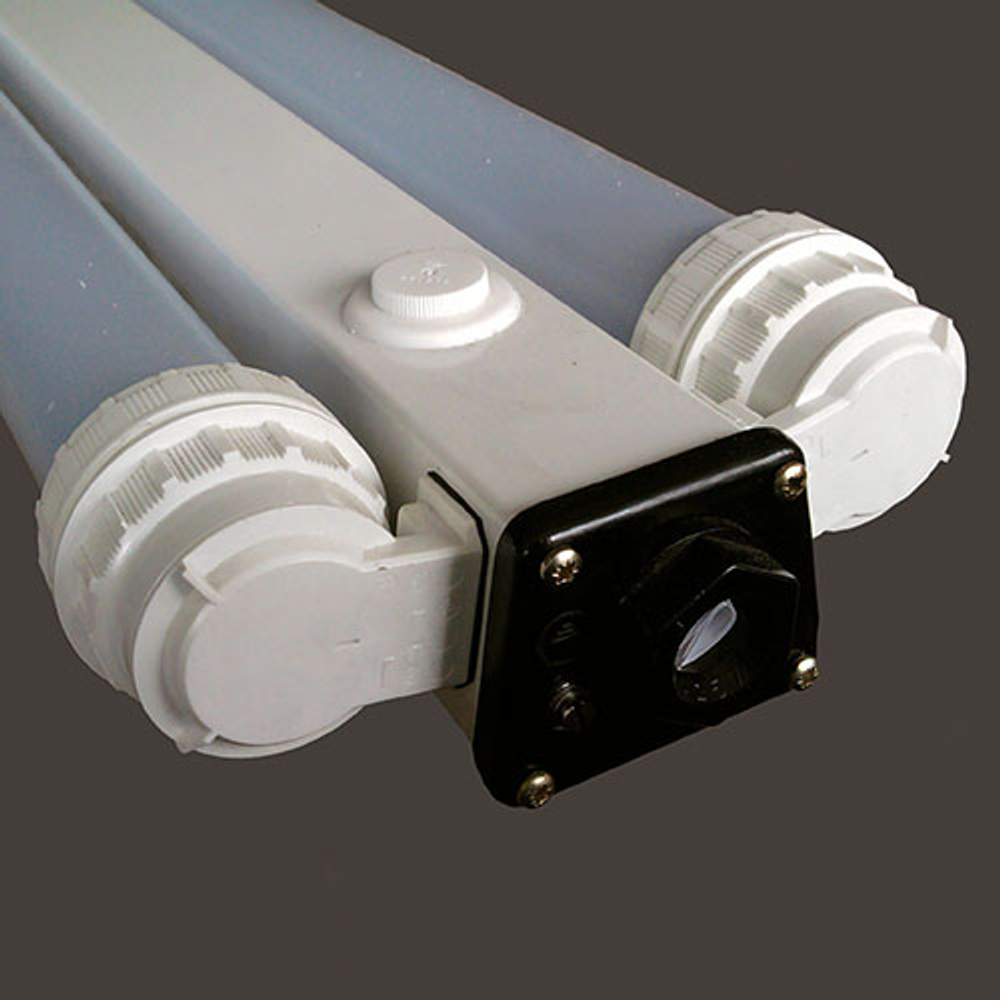

По бокам корпуса закрепляются водонепроницаемые IP67 патроны с цоколем G13 для установки защитных боксов - труб из молочного или бесцветного поликарбоната диаметром 50 мм. Патроны предназначены для герметичной установки люминесцентных ламп с диаметром колбы от 26 до 38 мм.
Для электросхемы с электромагнитными ПРА снаружи корпуса устанавливаются водозащищенные стартеродержатели.

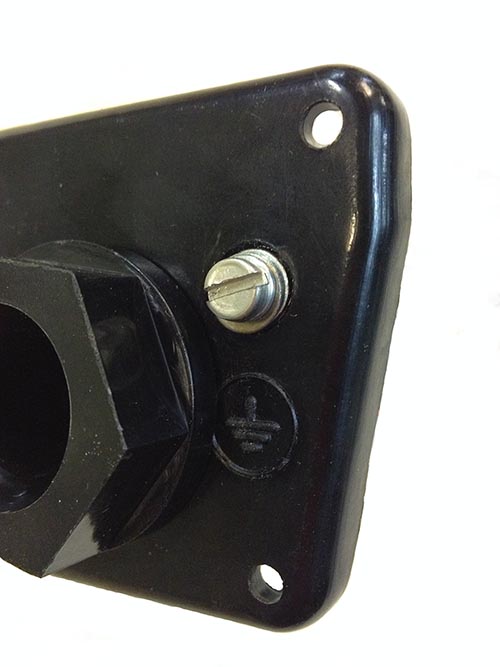

Корпус в сборе с торцов закрывается двумя фенопластовыми боковинами с сальниковыми кабельными вводами. Каждая из них крепится к корпусу четырьмя винтами. Снаружи боковин предусмотрен латунный винт М4 для подсоединения заземляющей жилы питающего кабеля.

Светильник в сборе консервируется, упаковывается и проходит приемку ОТК. По итогам технического контроля оформляется паспорт светильника СС-33М по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или менее 10 шт), отгружаемых по одному товаросопроводительному документу.

Посмотреть чертеж  водозащищенного судового светильника СС-33М.
Светильник подпалубный корабельный СС-33М выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
