СС-30М светильник судовой люминесцентный 1х40Вт водозащищенный

Светильник СС-30М одноламповый судовой люминесцентный подволочный водозащищенный применяется для организации местного и общего освещения влажных, сырых и сухих производственных помещений. Устанавливается в основном на камбузе и в машинном отделении.
Предназначен для работы в питающей электрической сети переменного тока напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

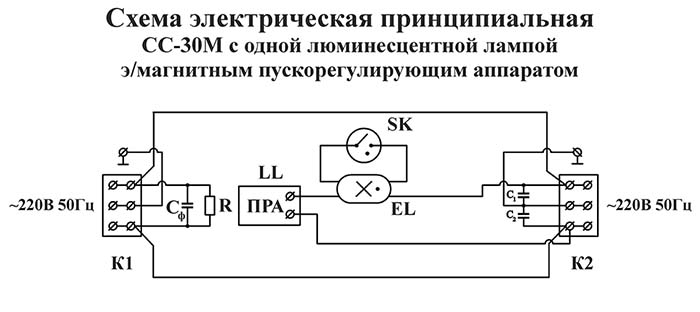

Стандартная электросхема светильника СС-30 М - на базе электромагнитного пускорегулирующего аппарата (ЭмПРА) и стартера для одной 40Вт люминесцентной лампы с параллельной компенсацией и помехозащитой.

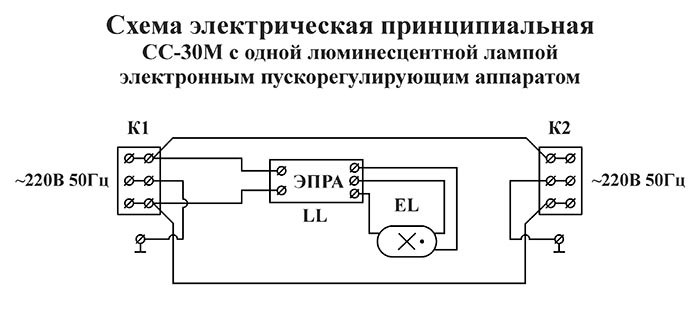

По запросу подпалубный судовой / корабельный светильник СС-30М может поставляться с электронным пускорегулирующим аппаратом (ЭПРА) для люминесцентной лампы.

Судовой водозащищенный светильник СС-30М отгружается без люминесцентной лампы и стартера.
Основным источником света является одна люминесцентная лампа мощностью 36(40) Вт с цоколем G13.

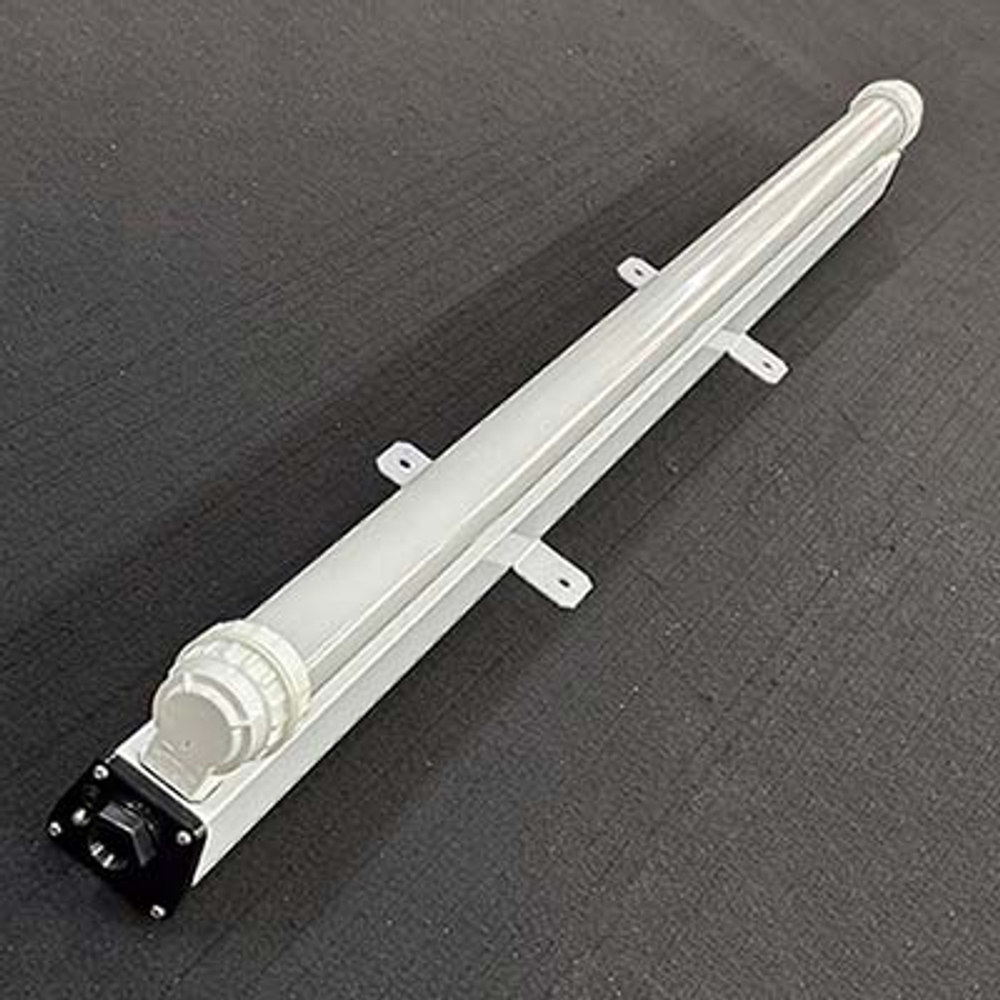

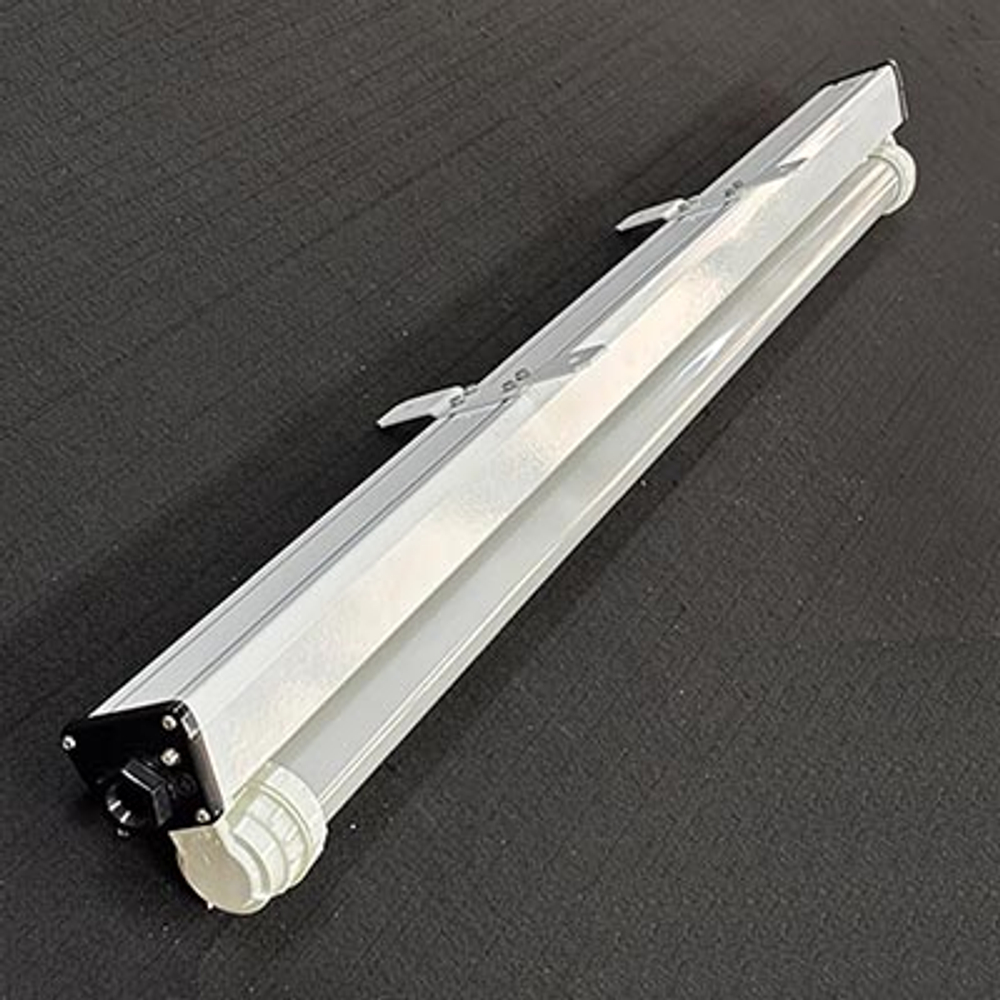

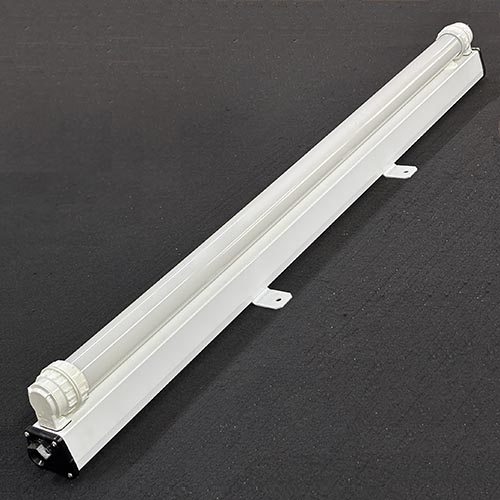

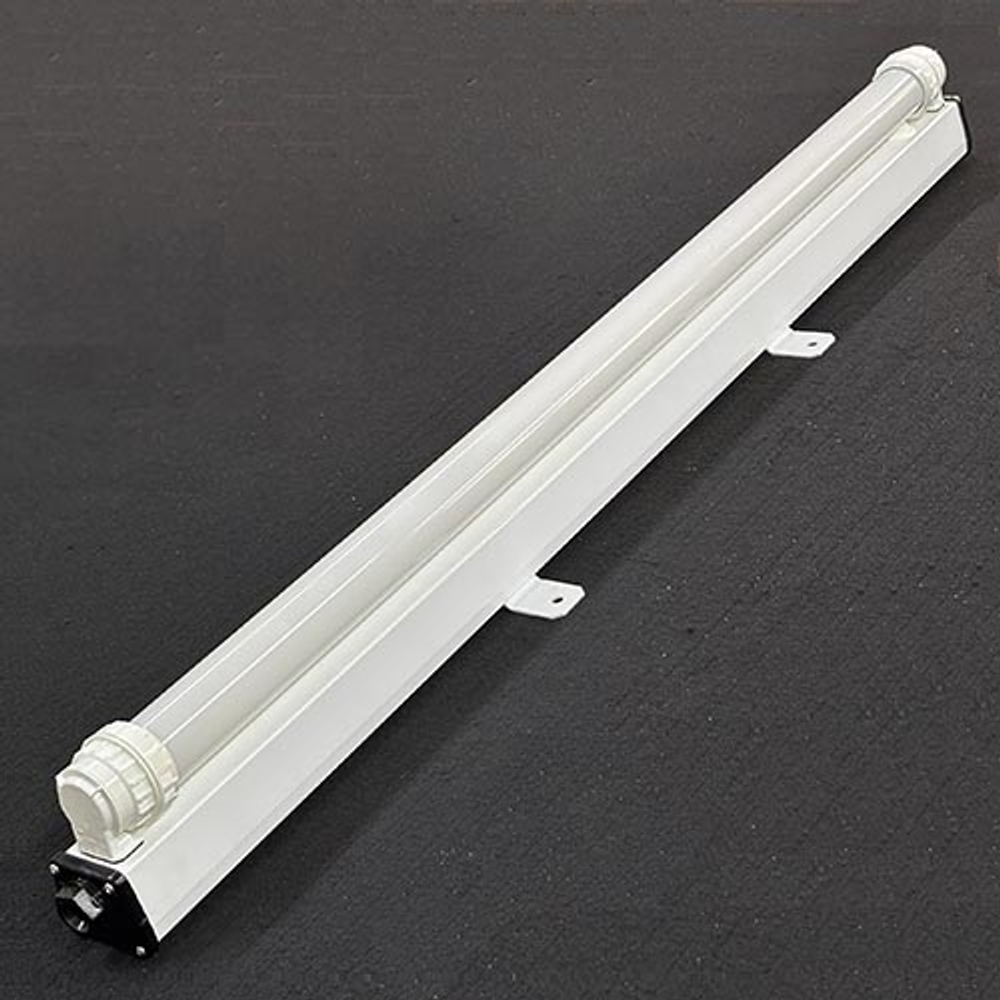

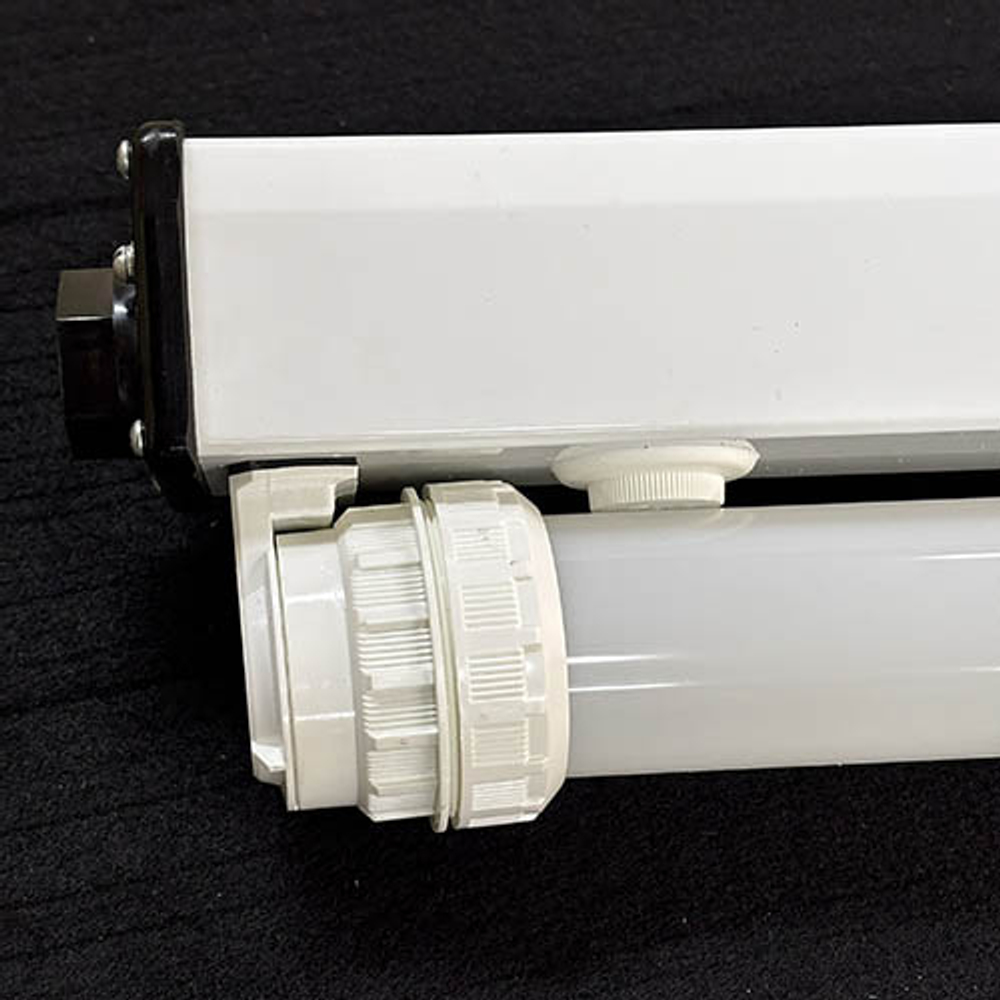

Конструкция светильника СС-30М представляет собой алюминиевый корпус с установленной водонепроницаемой поликарбонатной защитной трубой - боксом для герметизации люминесцентной лампы и закрывающими торцевыми фенопластовыми боковинами с сальниковым кабельным вводом и винтом заземления.
Корпус производится из экструдированного алюминиевого профиля толщиной 3,5 мм. Заготовка профиля отрезается до необходимой длины и окрашивается белой порошковой краской RAL 9003. Для исполнения светильника со стартерами специальным штампом в профиле вырубаются отверстия для установки герметичных стартеродержателей. Внутри корпуса в пазах установлена выдвижная алюминиевая панель для крепления аппаратуры и светотехнических элементов корабельного светильника СС-30М: клеммных колодок, пускорегулирующего аппарата, компенсирующего и помехозащитных конденсаторов, жгута электропроводки.

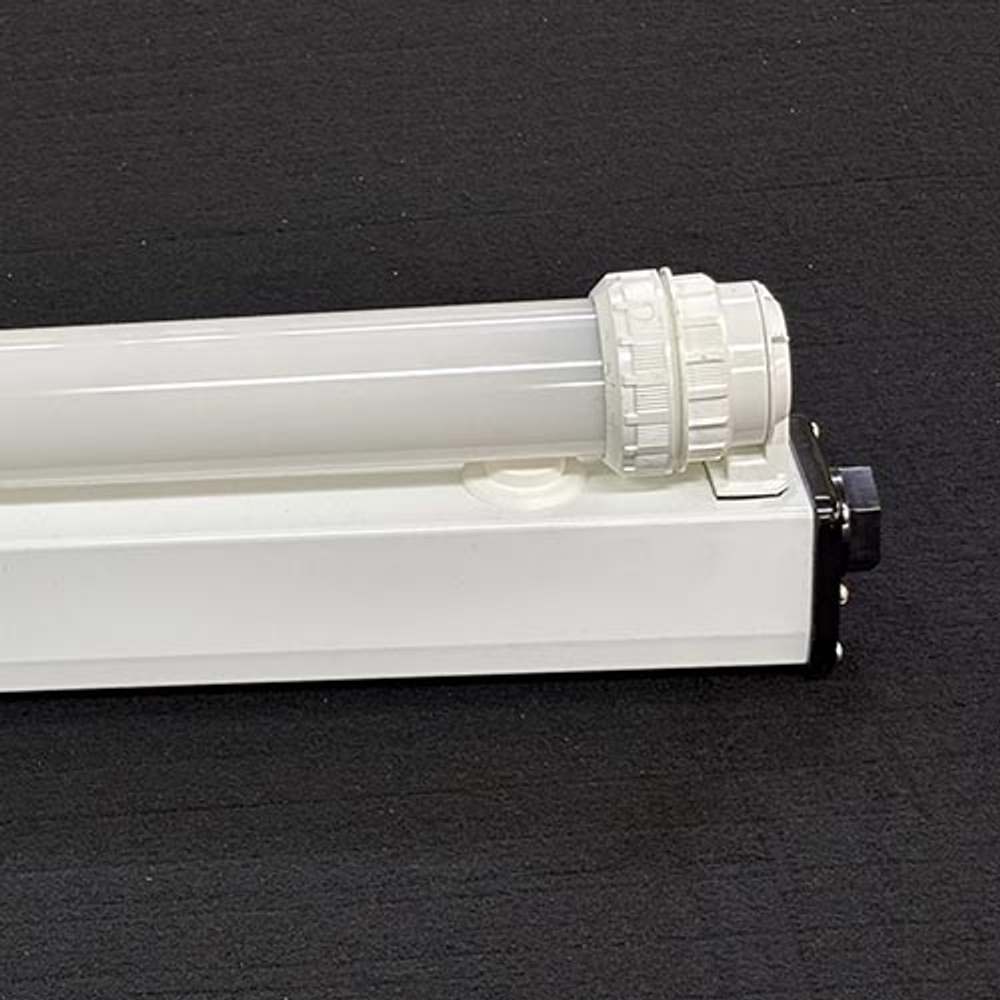

По бокам корпуса закрепляются водонепроницаемые IP67 патроны с цоколем G13 для герметичной установки защитного бокса - трубы из поликарбоната диаметром 50 мм молочного или бесцветного окраса. Патроны предназначены для водо-, влагозащищенной установки люминесцентной лампы с диаметром колбы от 26 до 38 мм.
Для электросхемы с электромагнитными ПРА снаружи корпуса устанавливаются водонепроницаемые IP67 стартеродержатели.

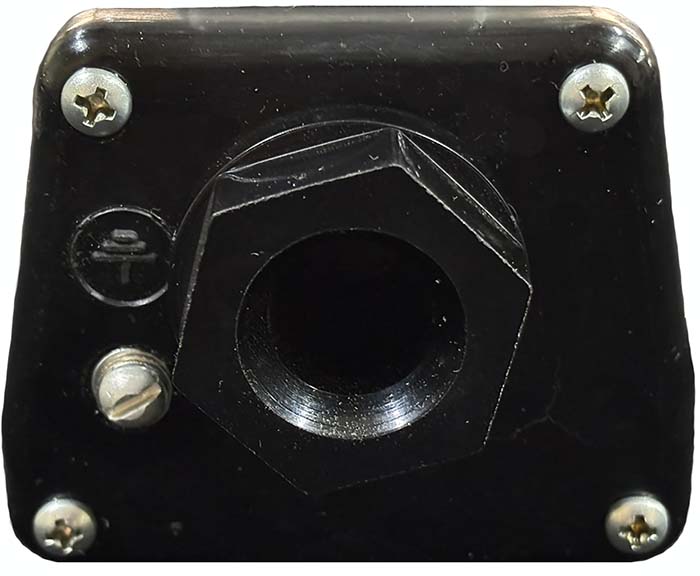

Корпус в собранном виде с торцов закрывается двумя фенопластовыми боковинами с сальниковыми кабельными вводами. Каждая из них крепится к корпусу четырьмя винтами. Снаружи боковин предусмотрен латунный винт М4 с двумя латунными шайбами для подключения заземляющей жилы питающего кабеля.

Светильник в сборе консервируется, упаковывается и проходит приемку ОТК. По итогам технического контроля оформляется паспорт светильника СС-30М по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или менее 10 шт), отгружаемых по одному товаросопроводительному документу.

Посмотреть чертеж  водозащищенного судового светильника СС-30М.
Светильник подпалубный корабельный СС-30М выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
