СС-117В светильник корабельный люминесцентный 2х40Вт встраиваемый

Светильник СС-117В корабельный применяется для организации освещения кают, жилых и сухих служебных помещений.
Предназначен для работы в электросети напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

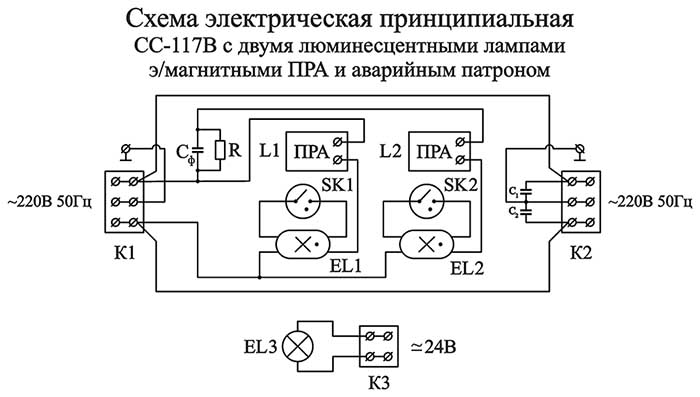

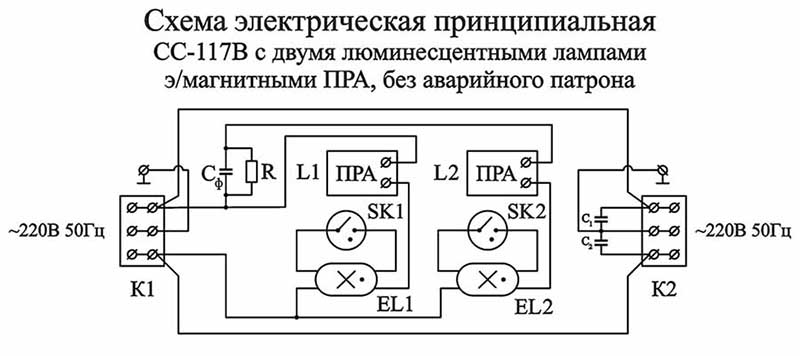

Стандартная электрическая схема светильника СС-117 В - на базе электромагнитных пускорегулирующих аппаратов (ЭмПРА) и стартеров для двух 40Вт люминесцентных ламп с компенсацией (расщепленная фаза) и помехозащитой.

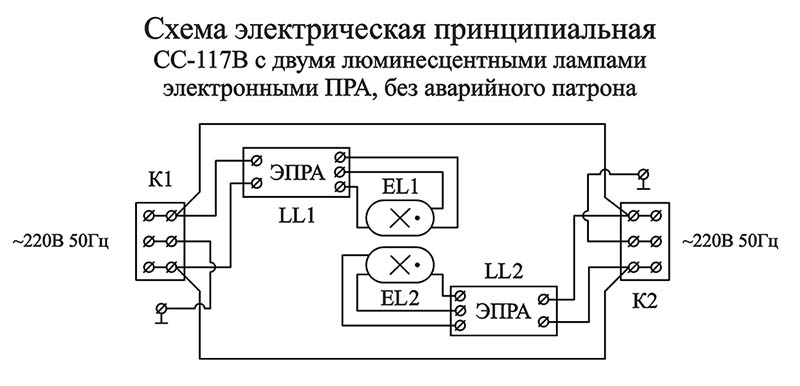

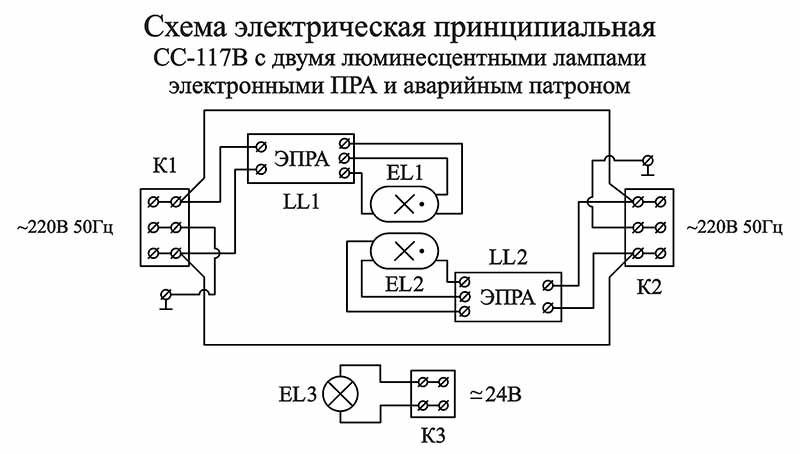

По запросу встраиваемый корабельный светильник СС-117В может поставляться с электронными пускорегулирующими аппаратами (ЭПРА) для люминесцентных ламп.

Светильник СС-117 не комплектуется при отгрузке люминесцентными лампами и стартерами.
Основным источником света являются две люминесцентные лампы мощностью 36(40) Вт с цоколем G13.
Корабельный светильник СС-117В в целях подключения к сети аварийного освещения 24 В постоянного или переменного тока по запросу может быть оснащен дополнительным электропатроном B15d-42МН и низковольтной клеммной колодкой.

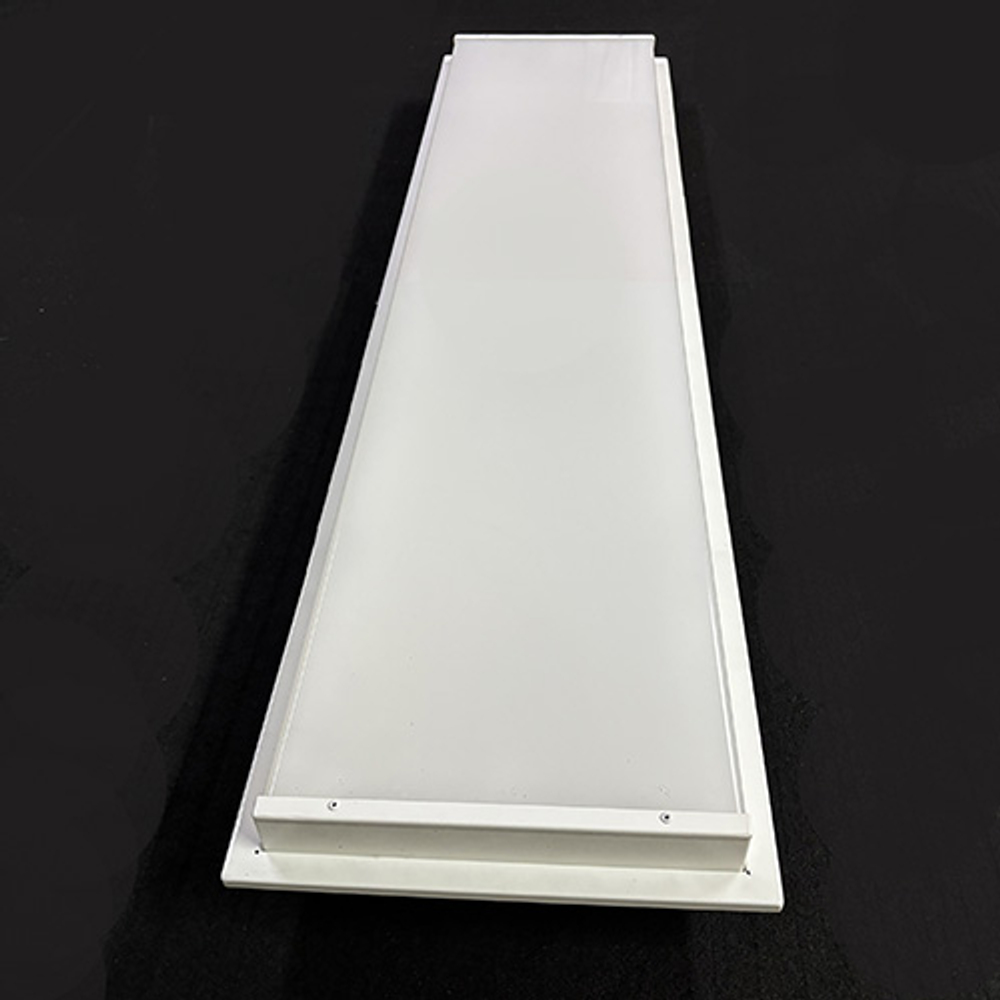

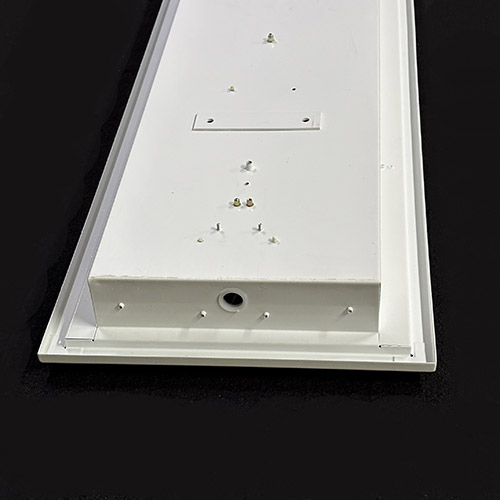

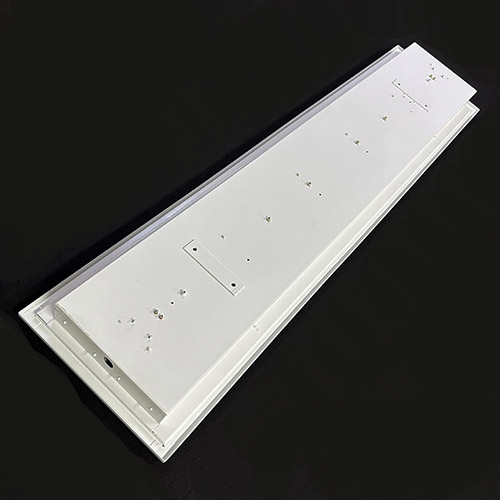

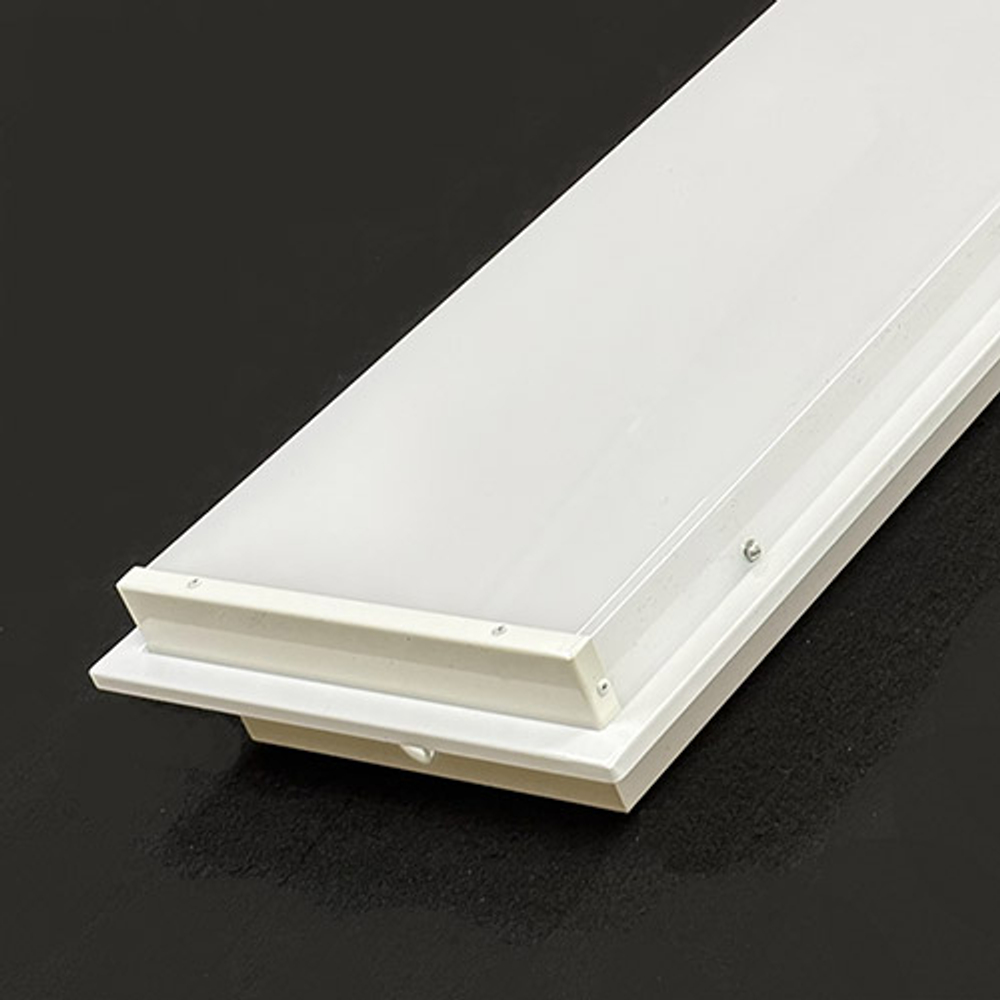

Корабельный светильник СС-117В представляет собой стальной сварной корпус, окрашенный белой порошковой краской RAL 9003, с установленным рассеивателем 117В.02.00 из оргстекла с металлическими боковинами.
Сбоку по периметру корпуса сформированы выступающие наружу отгибы из металла шириной 15мм для внешнего перекрытия неровностей вырезки отверстий в потолочном покрытии жилого помещения (каюты) под установку корпуса встраиваемого светильника СС-117В.

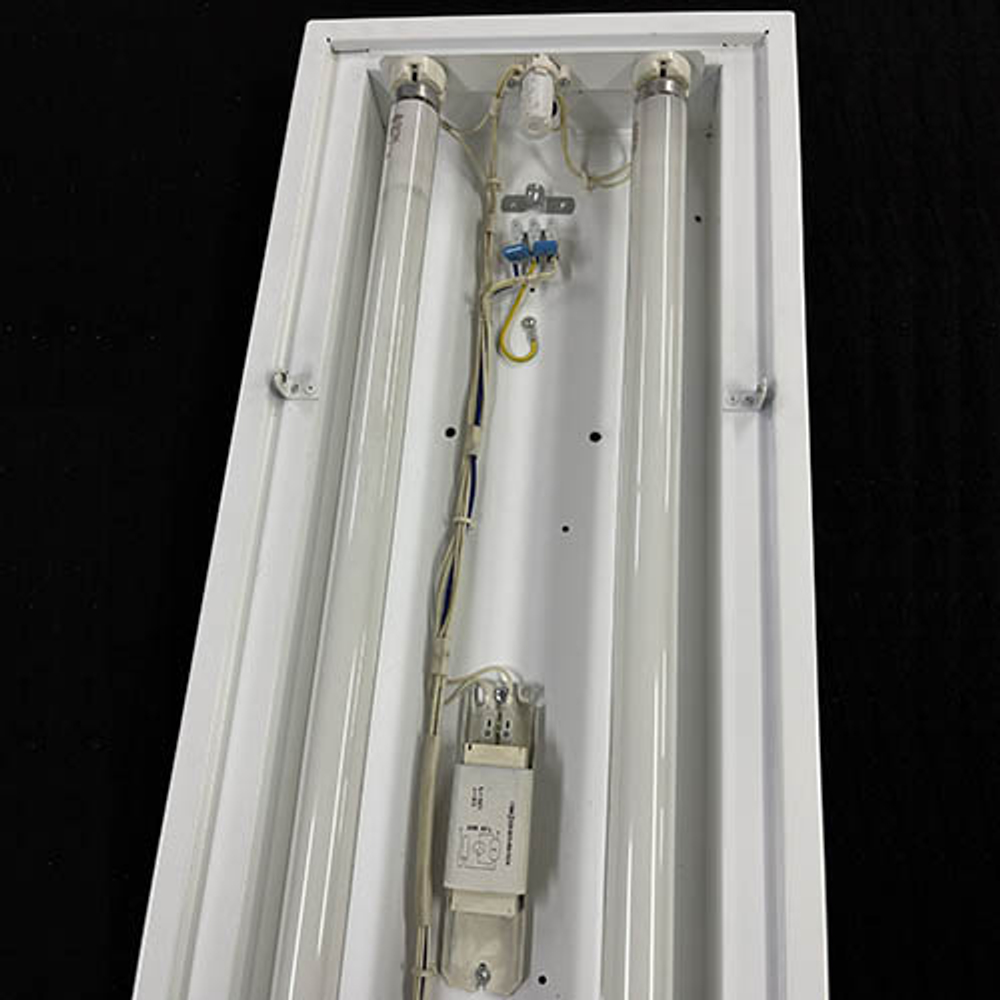

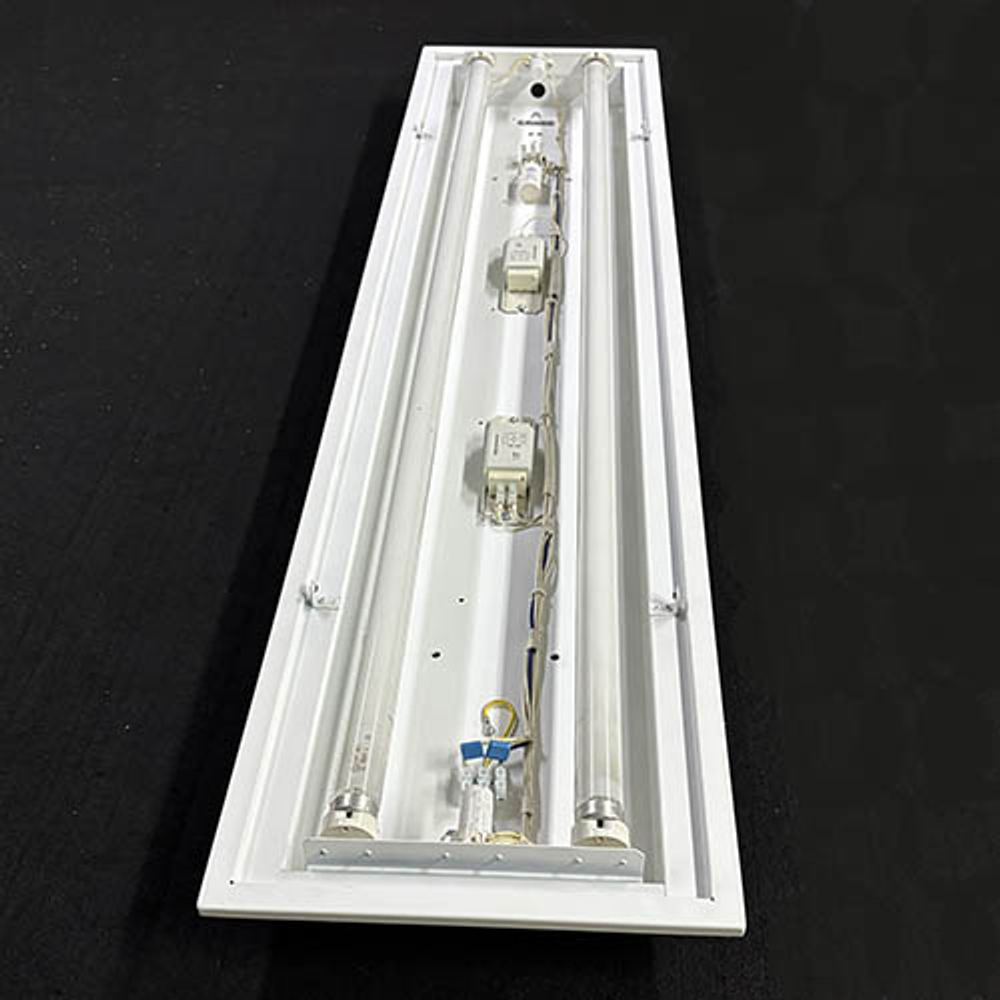

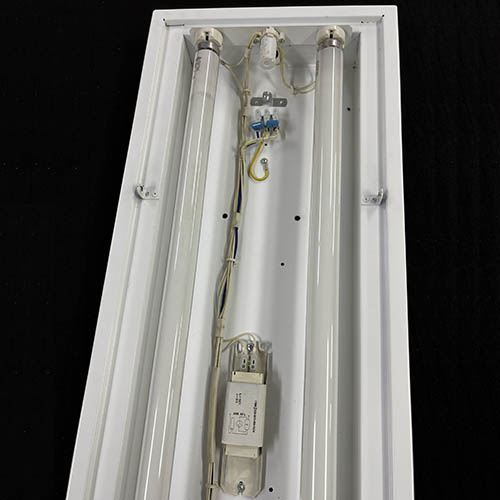

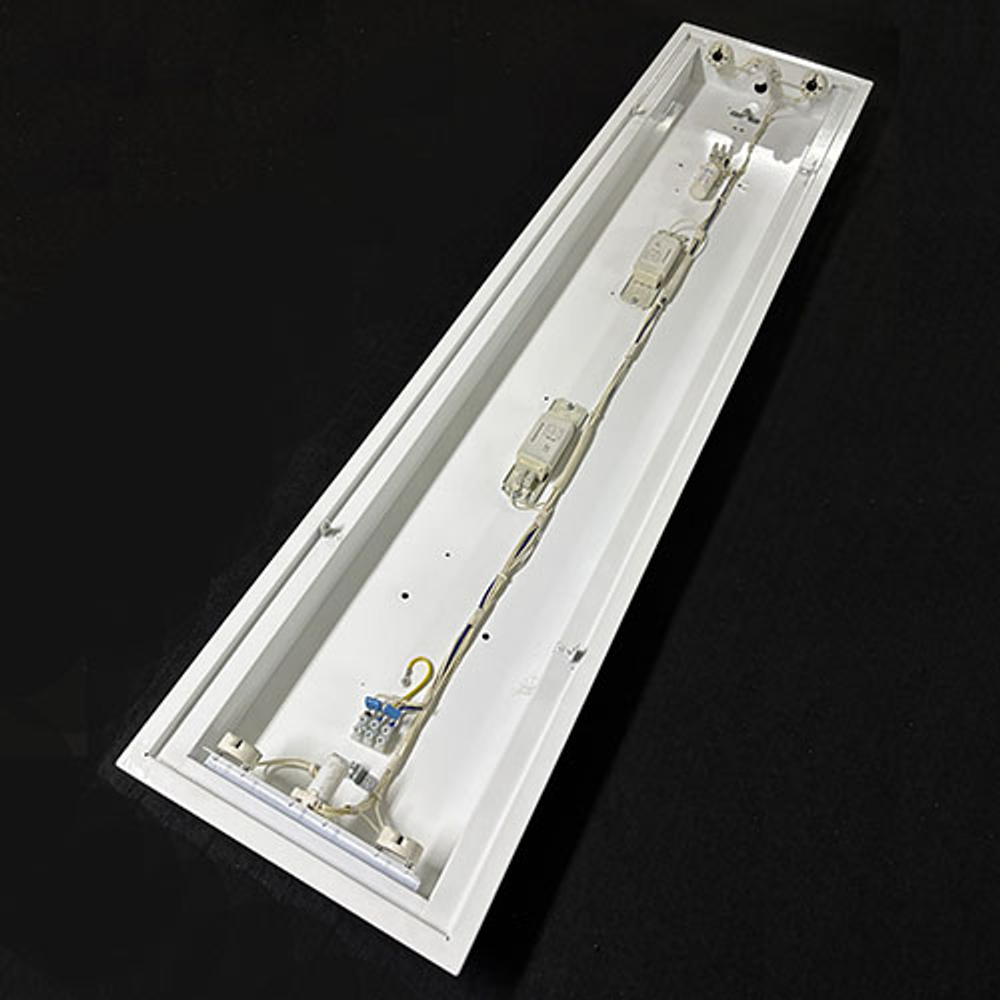

На готовом корпусе устанавливаются светотехнические элементы: ламподержатели, стартеродержатели, соединительные клеммные колодки, пускорегулирующие аппараты, компенсирующий и помехозащитные конденсаторы, держатели провода с электропроводкой.
Корпус в сборе закрывается плафоном, фиксируемым на четырех винтах через боковые отверстия в оргстекле рассеивателя.

Готовый светильник консервируется, упаковывается в гофрокороб, проходит приемку отдела технического контроля. По итогам контроля ОТК оформляется паспорт светильника СС-117В по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.

Посмотреть чертеж  корабельного светильника СС-117В.
Светильник СС-117 выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
