СС-111В светильник судовой люминесцентный 2х20Вт встраиваемый

Светильник СС-111В судовой применяется для организации освещения кают, жилых или служебных помещений.
Предназначен для работы в электросети напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

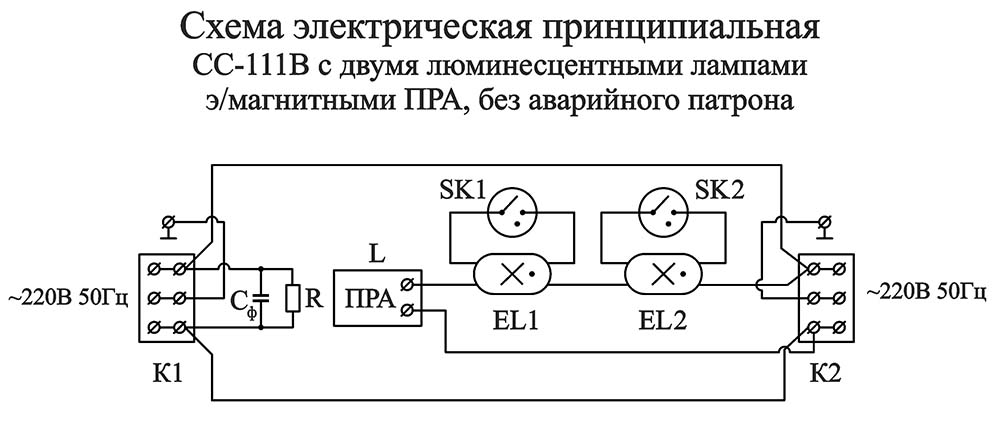

Стандартное конструктивное исполнение - электрическая схема для двух 20Вт последовательно включенных люминесцентных ламп с параллельной компенсацией на базе электромагнитного пускорегулирующего аппарата (ЭмПРА) и стартеров.

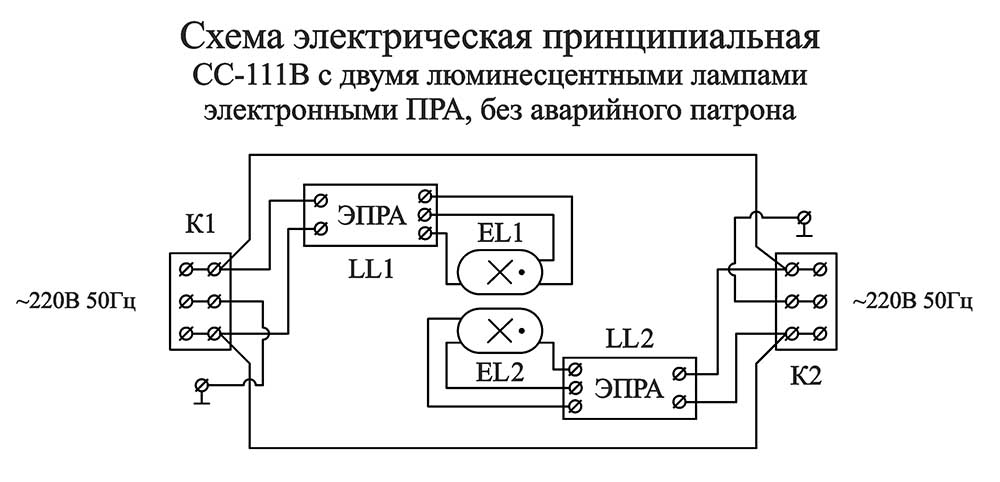

По запросу судовой светильник СС-111В может поставляться с электронными пускорегулирующими аппаратами (ЭПРА) для люминесцентных ламп.

Лампы и стартеры в состав поставки светильника не входят.
Основным источником света являются две люминесцентные лампы мощностью 18(20) Вт с цоколем G13.

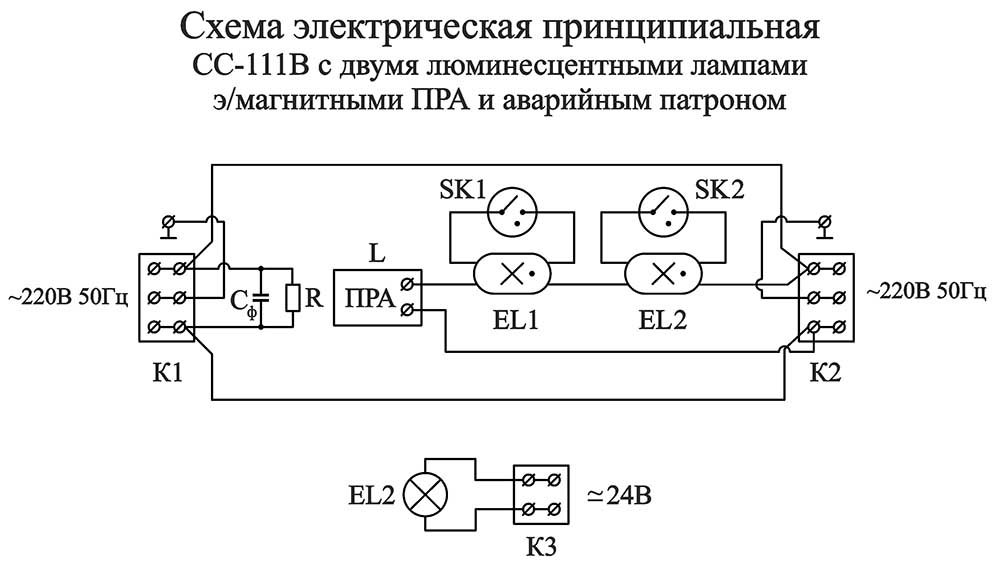

Судовой светильник СС-111В по запросу может быть оснащен дополнительным электропатроном B15d-42МН и клеммной колодкой для подключения лампы аварийного освещения на напряжение 24 В постоянного или переменного тока.

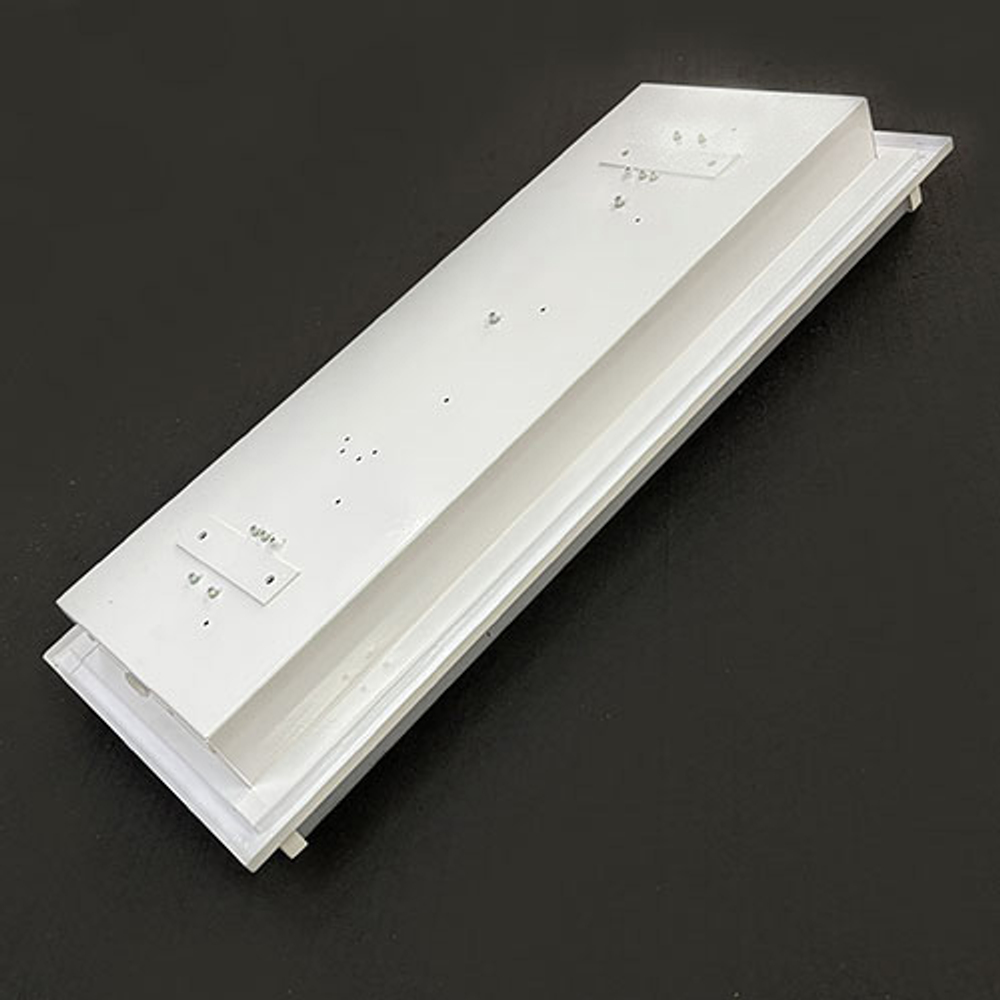

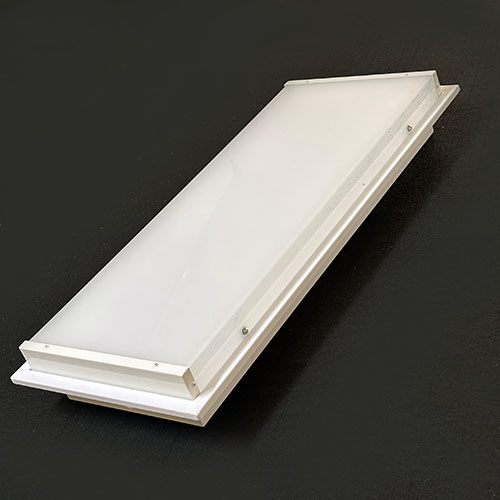

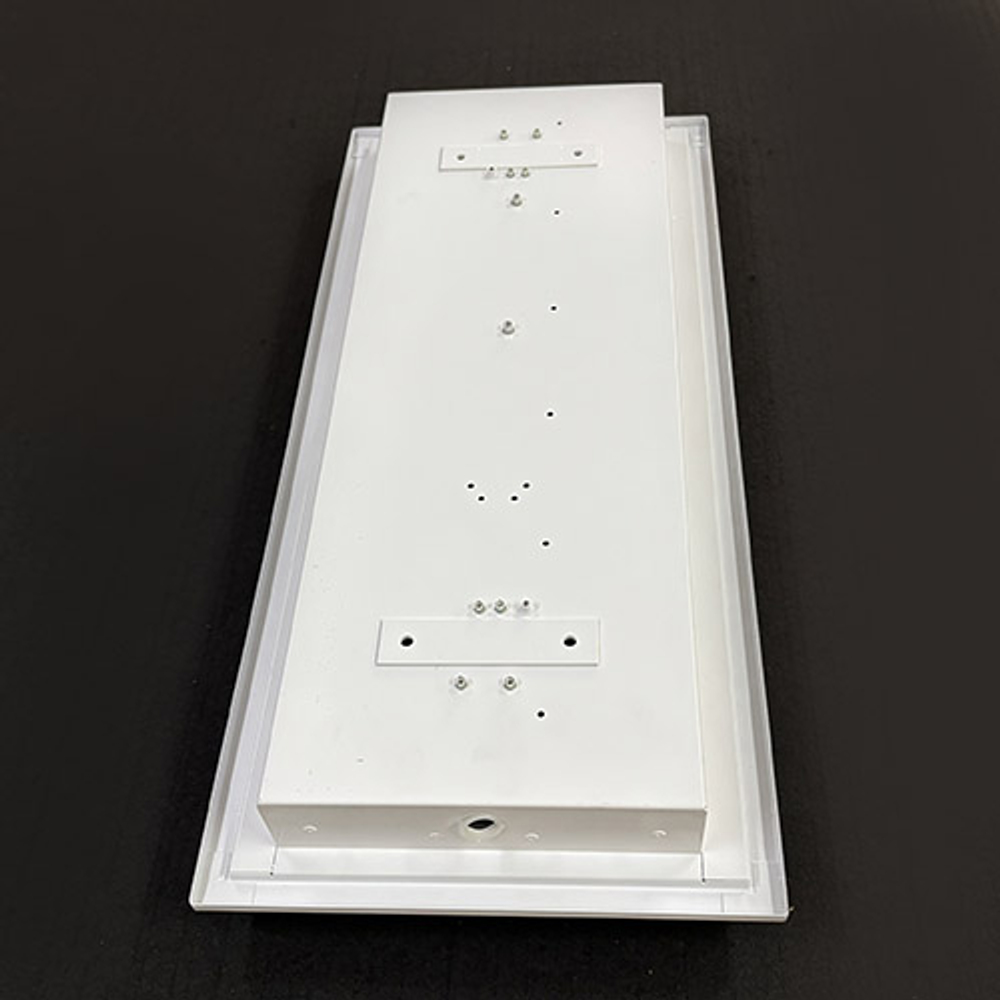

Судовой светильник СС-111В представляет собой стальной окрашенный корпус с установленным рассеивателем 111В.02.00 из молочного органического стекла с металлическими боковинами. Корпус сварной, изготовлен из стального листа с применением лазерной резки, гибки и сварки. В собранном виде окрашивается порошковой краской белого цвета RAL 9003.

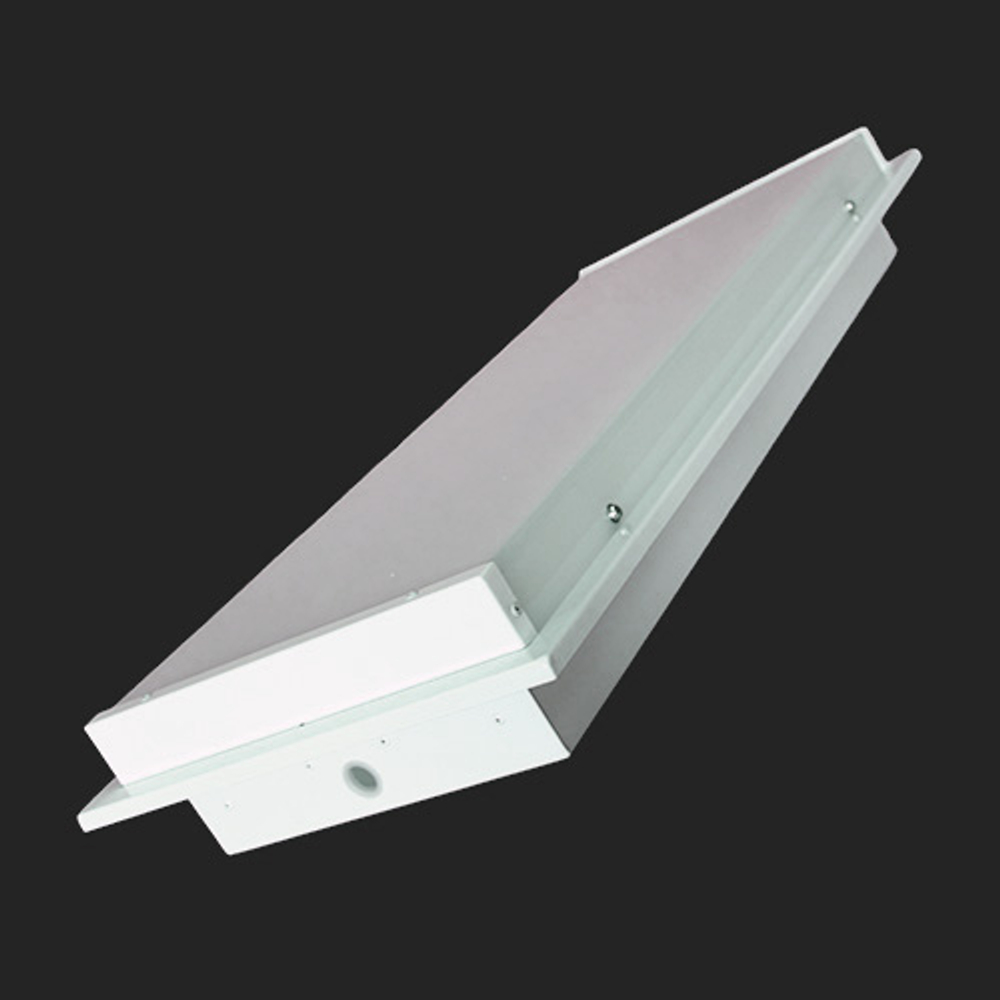

По боковому периметру корпуса сформированы выступающие наружу дополнительные 15 мм отгибы из металла для внешнего перекрытия неровностей вырезки отверстий в потолочном покрытии каюты под установку корпуса встраиваемого светильника СС-111В.

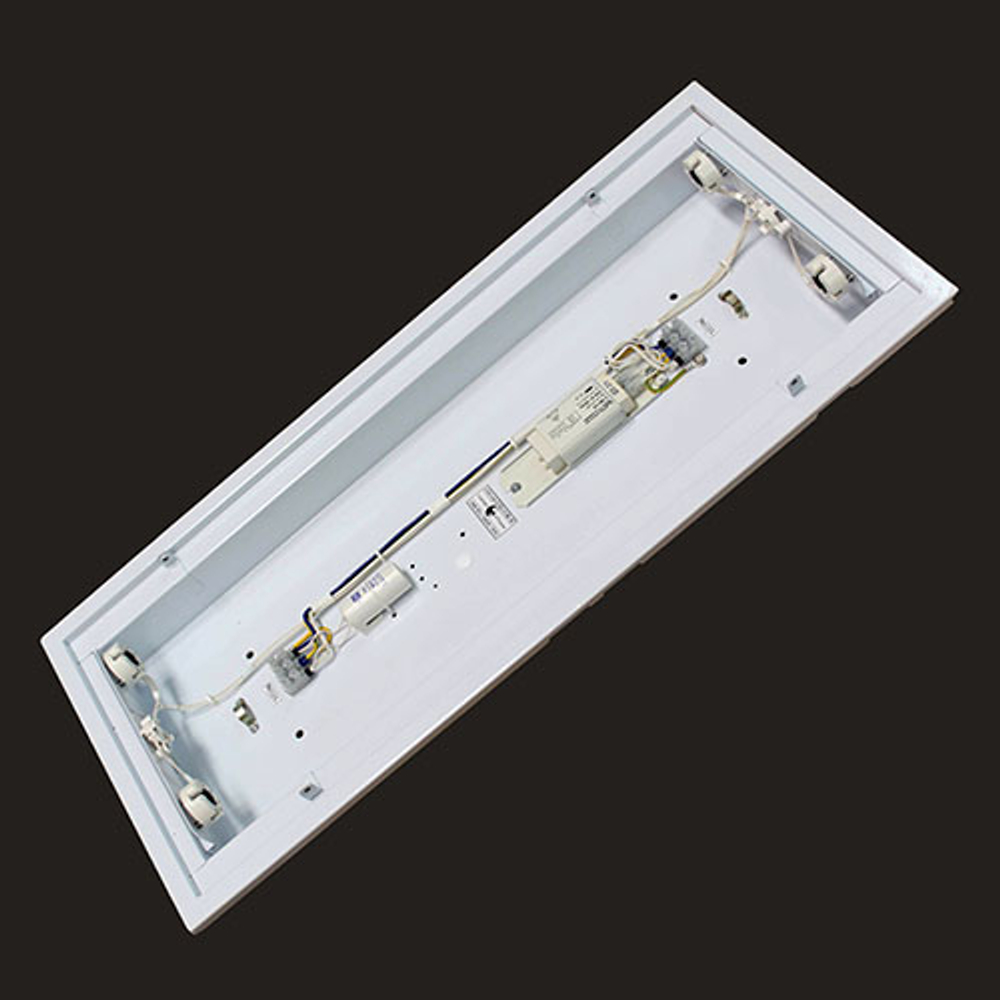

На готовом корпусе закрепляются светотехнические элементы: ламподержатели, держатели стартеров, клеммные колодки, пускорегулирующие аппараты, компенсирующий и помехозащитные конденсаторы, жгутовая электропроводка.

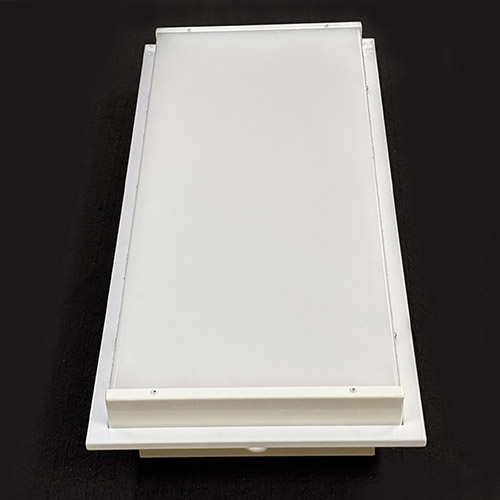

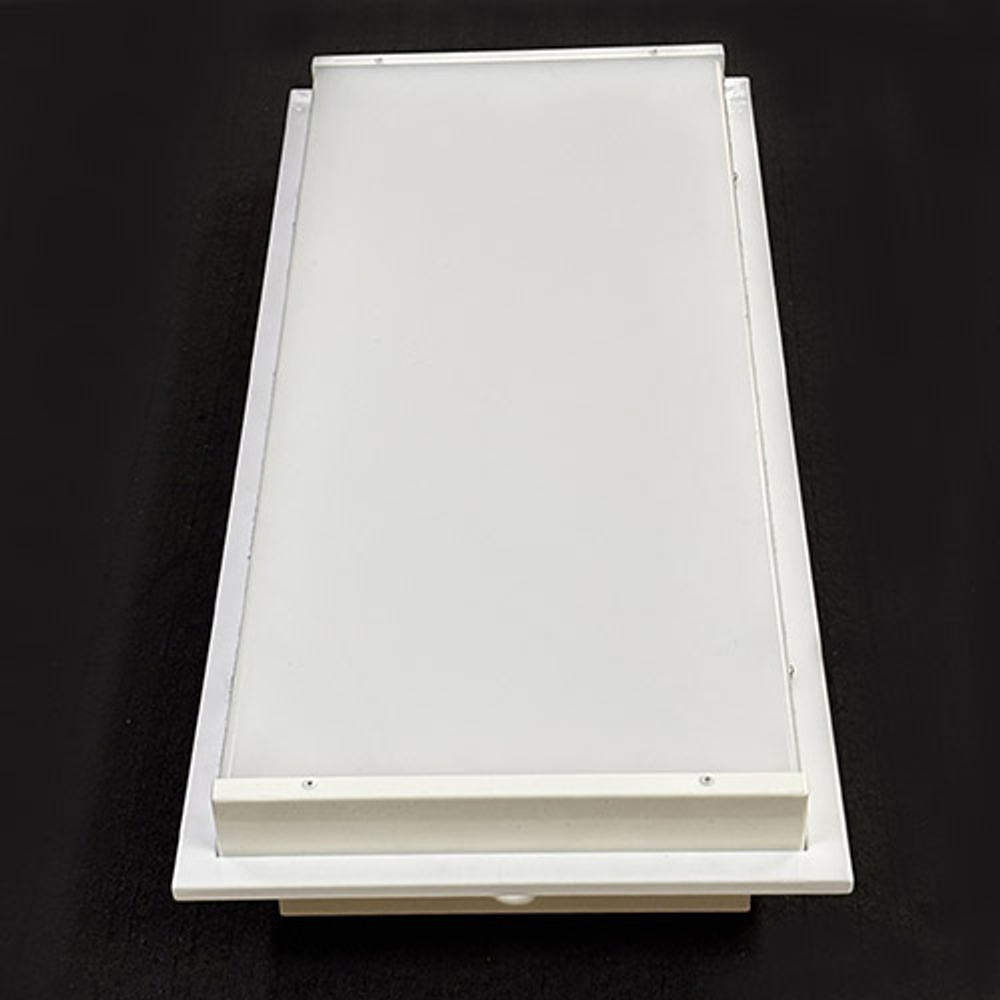

Корпус в сборе закрыт рассеивателем, фиксируемым на четырех винтах через боковые отверстия в оргстекле рассеивателя.

Светильник в собранном виде консервируется, упаковывается в гофроупаковку в размер изделия, проходит приемку ОТК. По итогам технического контроля оформляется паспорт судового светильника СС-111В по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.

Посмотреть чертеж  судового светильника СС-111В.
Светильник судовой СС-111В выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
