СС-126 светильник судовой люминесцентный 1х20Вт щитовой

Светильник СС-126 судовой применяется для организации местного освещения питающих, коммутирующих, контрольных и приборных щитов в сухих закрытых служебных, производственных и технических помещениях.
Предназначен для работы в электросети напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

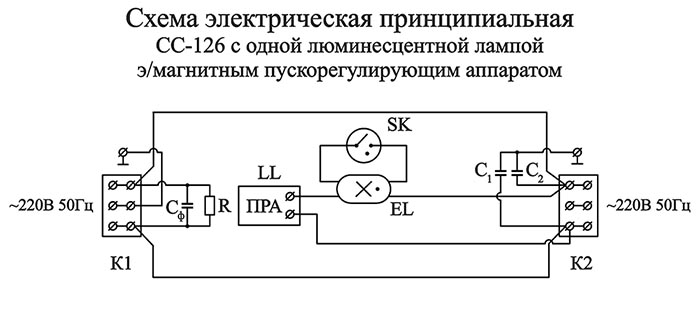

Стандартное конструктивное исполнение - электросхема для одной люминесцентной лампы с параллельной компенсацией и помехозащитой на основе электромагнитного пускорегулирующего аппарата (ЭмПРА) и стартера.

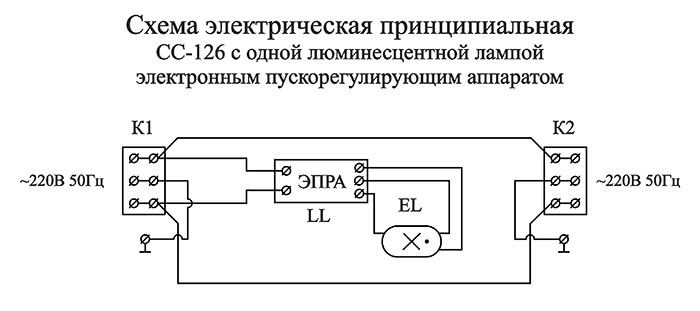

По запросу судовой светильник СС-126 может поставляться с электронным пускорегулирующим аппаратом (ЭПРА) для люминесцентной лампы.

Лампа и стартер в состав поставки светильника не входят.
Основным источником света является одна люминесцентная лампа мощностью 18(20) Вт с цоколем G13.

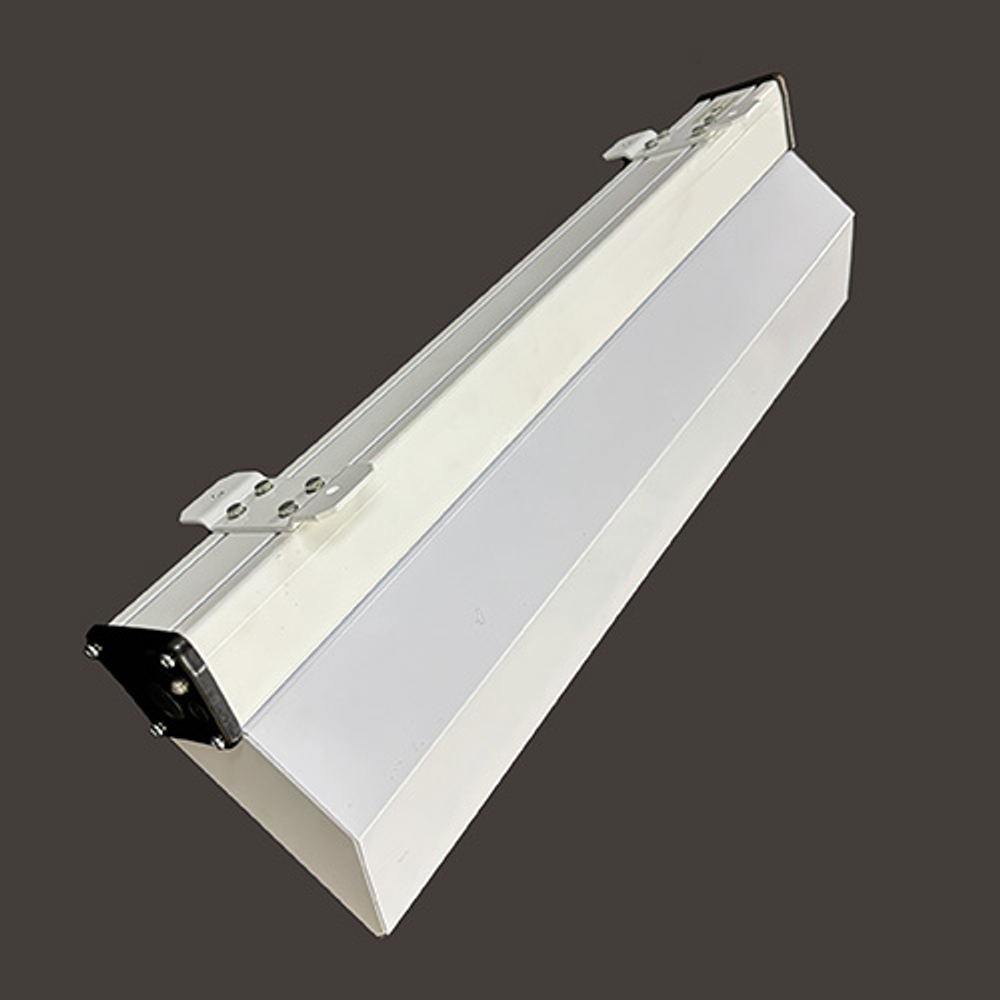

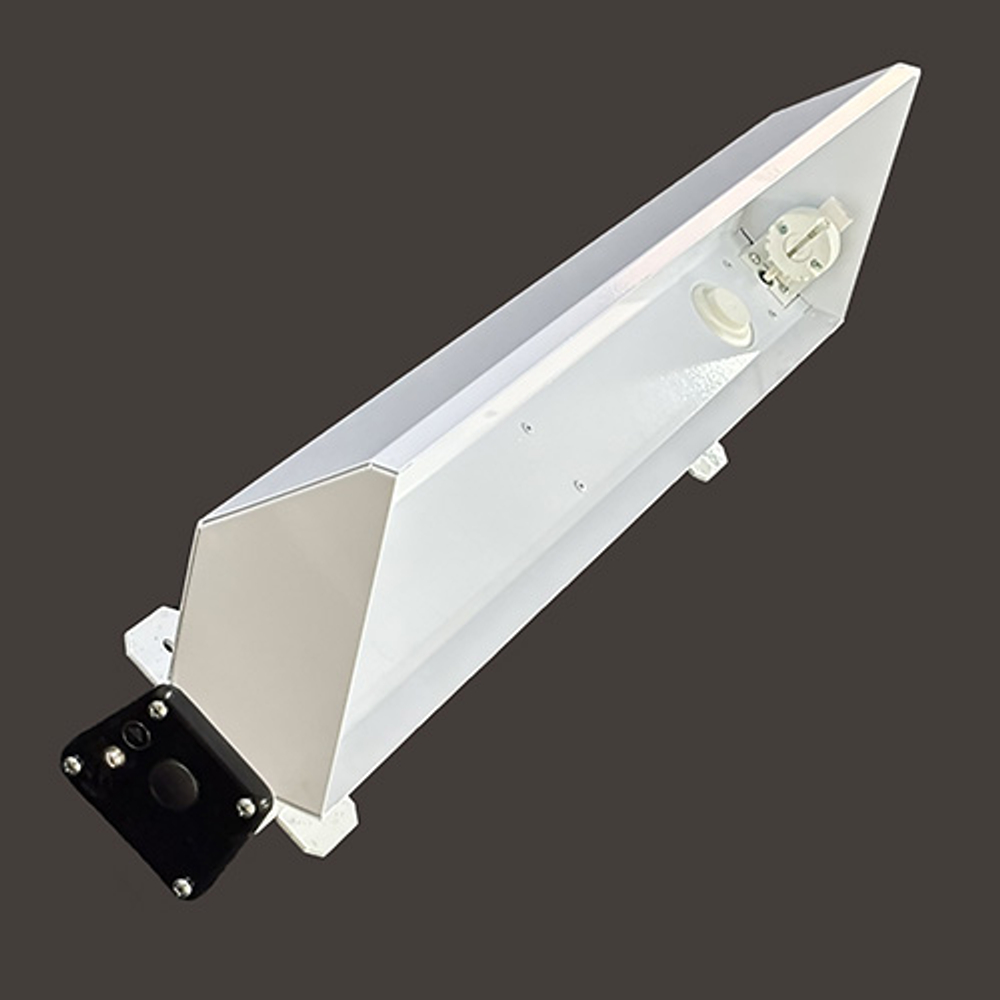

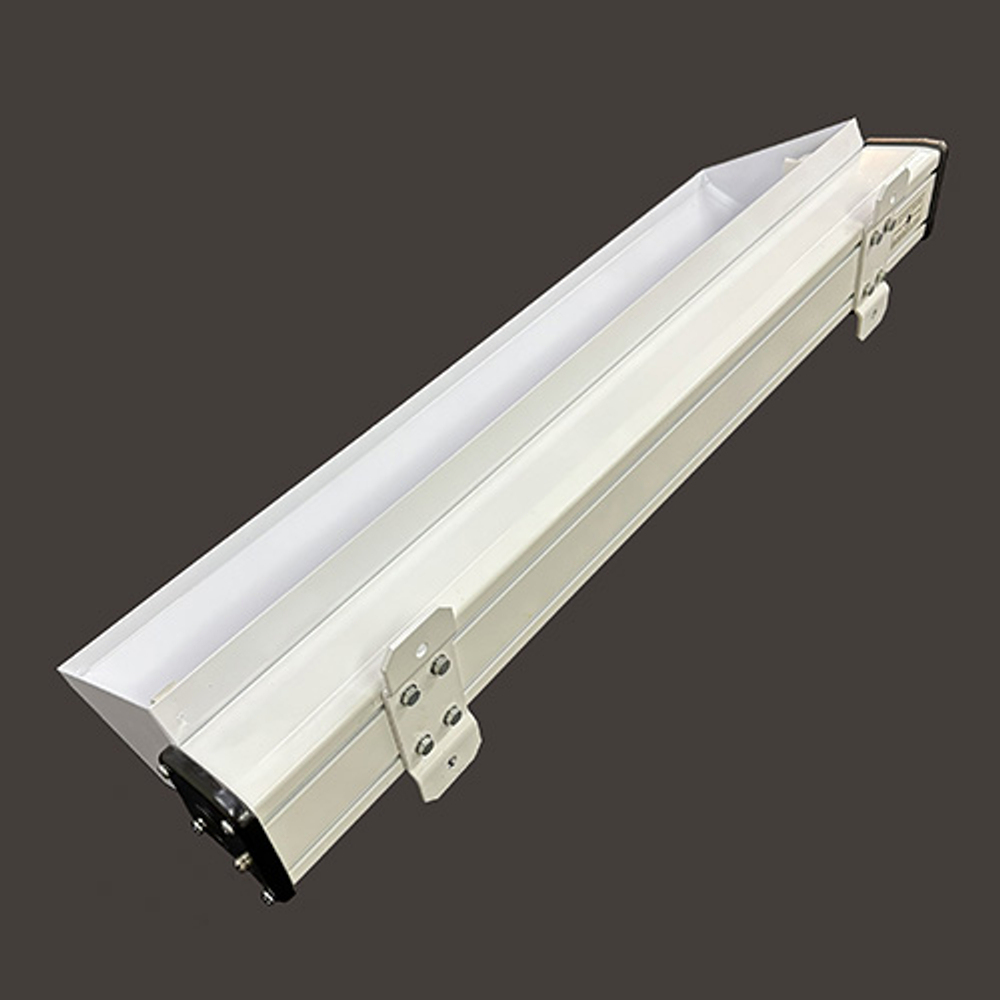

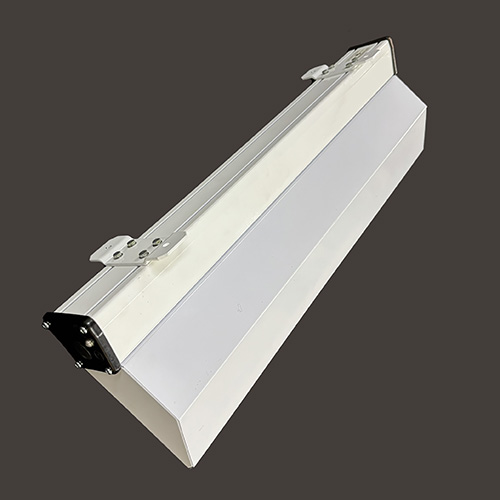

Судовой светильник СС-126 представляет собой алюминиевый корпус с установленным стальным кососветом и боковинами из фенопласта.

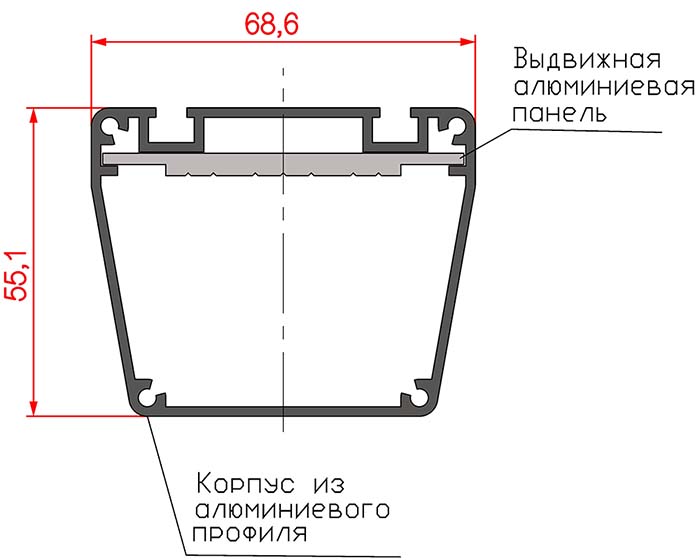

Корпус изготовлен из экструдированного алюминиевого профиля толщиной 3,5 мм. Заготовка профиля отрезается до необходимой длины торцовочной пилой и окрашивается порошковой краской белого цвета RAL 9003. Внутри корпуса в пазах установлена выдвижная алюминиевая панель толщиной 8 мм для крепления светотехнических элементов щитового светильника СС-126: клеммных колодок, пускорегулирующего аппарата, компенсирующего и помехозащитных конденсаторов, жгутовой электропроводки.

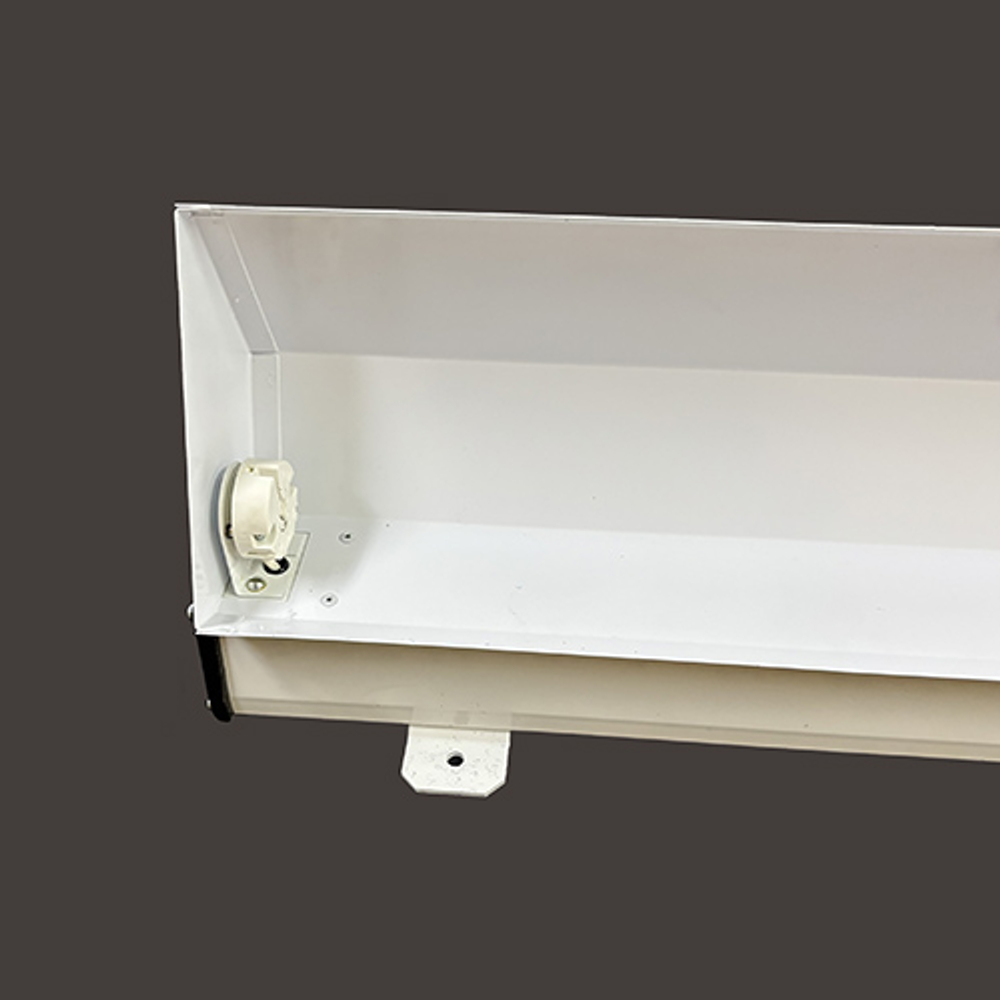

Кососвет-затенитель изготовлен из стального листа толщиной 0,8 мм. Заготовка затенителя СС-126 вырезается лазером, сгибается и сваривается в конструкцию углекислотной сваркой и окрашивается порошковой краской белого цвета.RAL 9003. Готовый кососвет закрепляется на корпусе судового светильника алюминиевыми вытяжными заклепками.

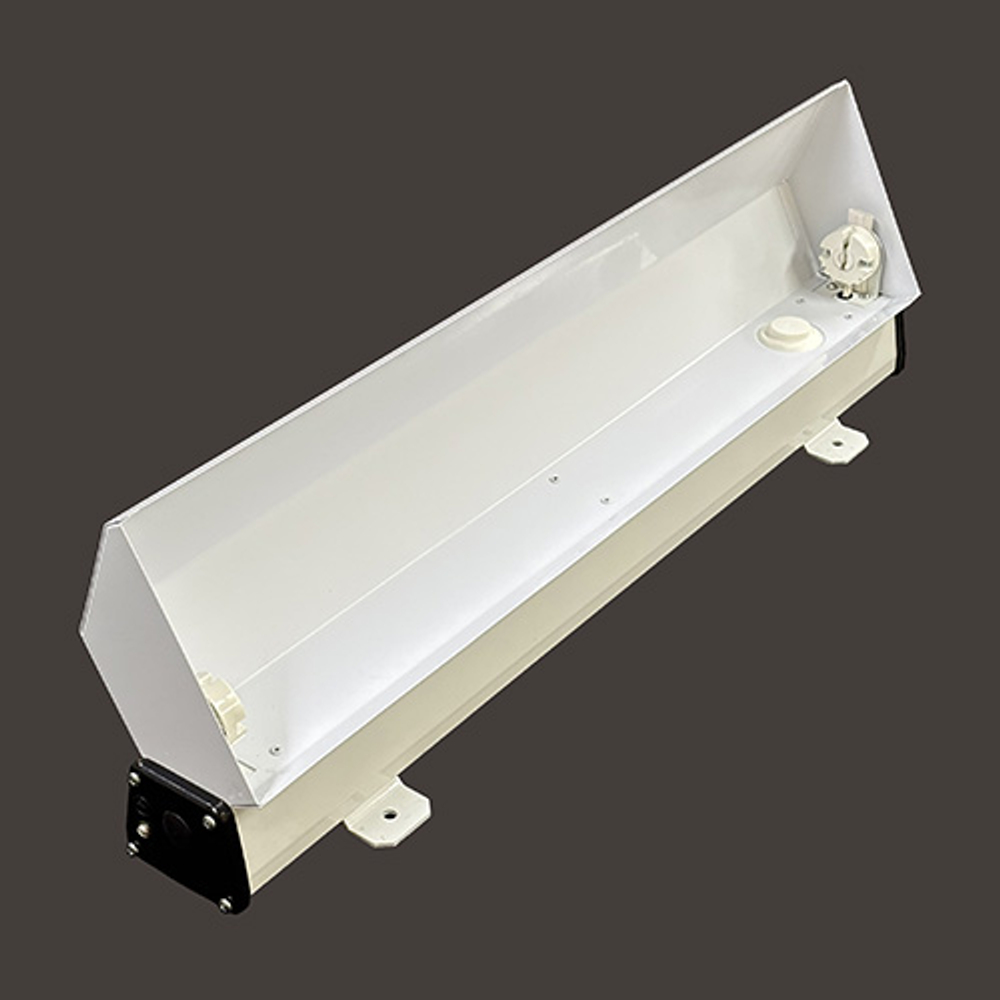

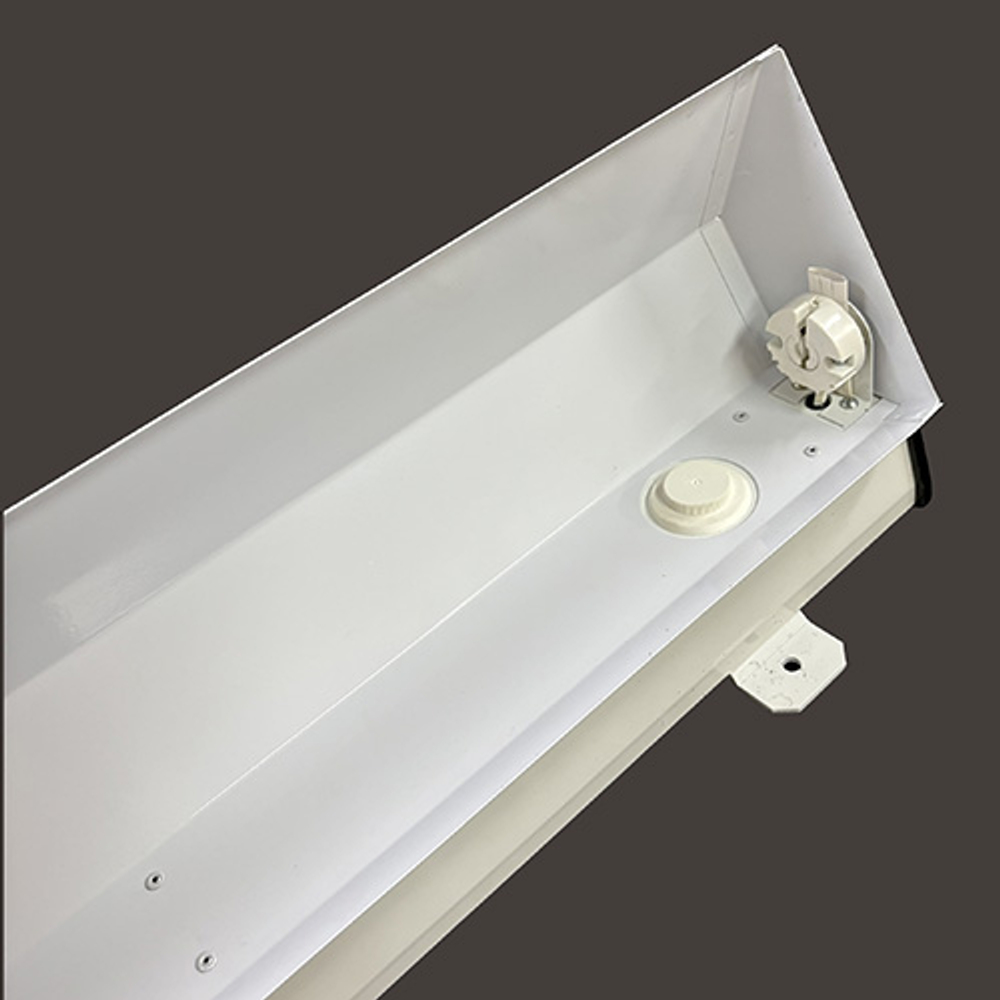

Снаружи корпуса закрепляются ламподержатели на кронштейнах и стартеродержатель, .

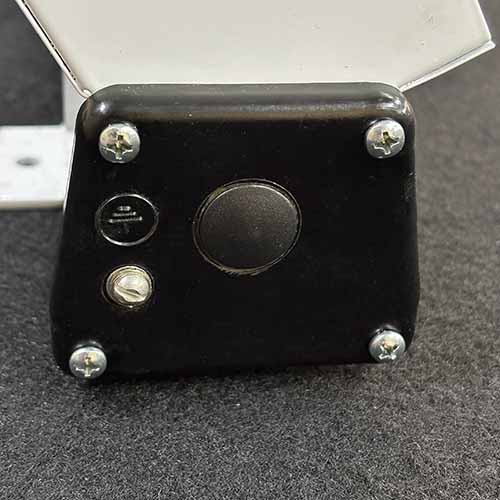

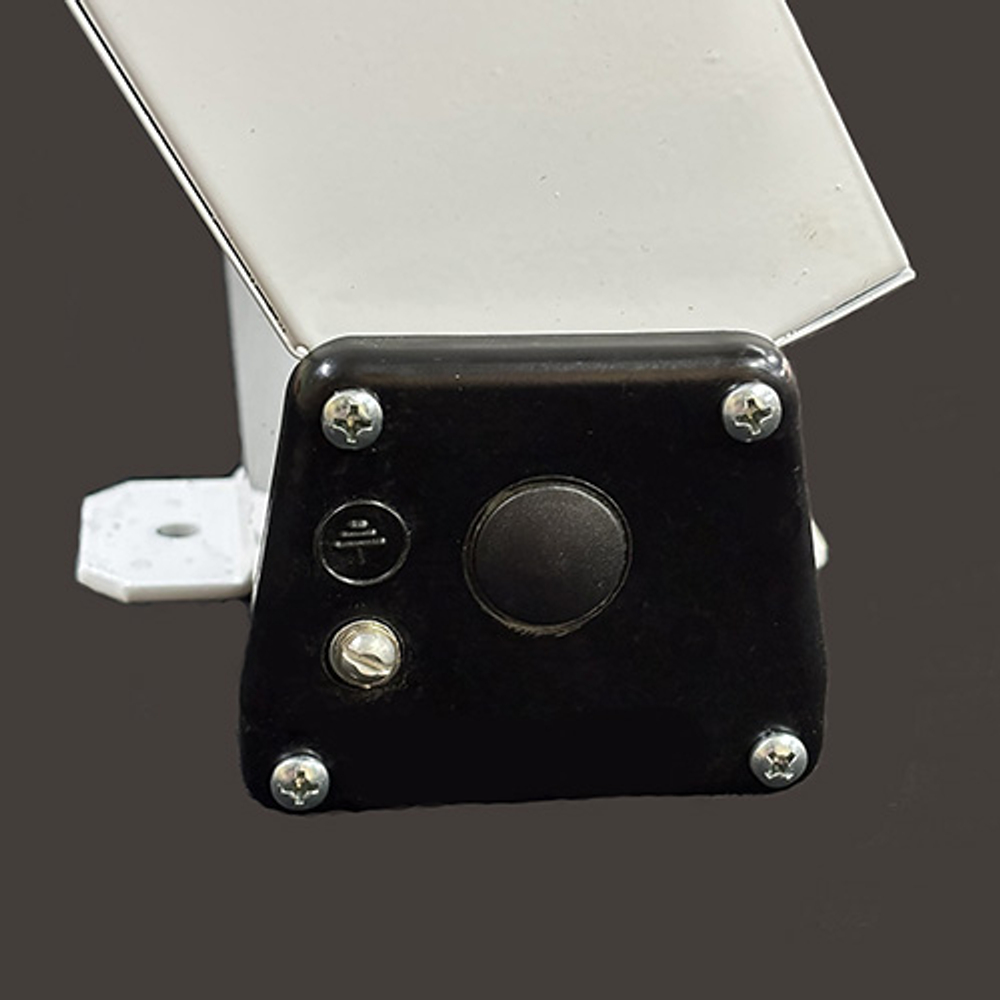

Корпус в сборе с торцов закрывается двумя фенопластовыми боковинами. Каждая из них крепится к корпусу четырьмя винтами. Снаружи боковин предусмотрен латунный винт М4 для подсоединения заземляющей жилы питающего кабеля. Отверстие кабельного ввода заглушено транспортировочной пластиковой пробкой.

Светильник в собранном виде консервируется, упаковывается в индивидуальную гофроупаковку в размер изделия, проходит приемку ОТК. По итогам технического контроля оформляется паспорт судового светильника СС-126 по ГОСТ 2.601 - 1 экз.  на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.

Посмотреть чертеж  щитового люминесцентного светильника СС-126.
Светильник судовой СС-126 выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по  своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
