Светильник СС-125 судового / корабельного назначения применяется для организации освещения сухих закрытых коридоров и переходов между жилыми или служебными помещениями.
Предназначен для работы в электрической сети напряжением 220 В, с частотой 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

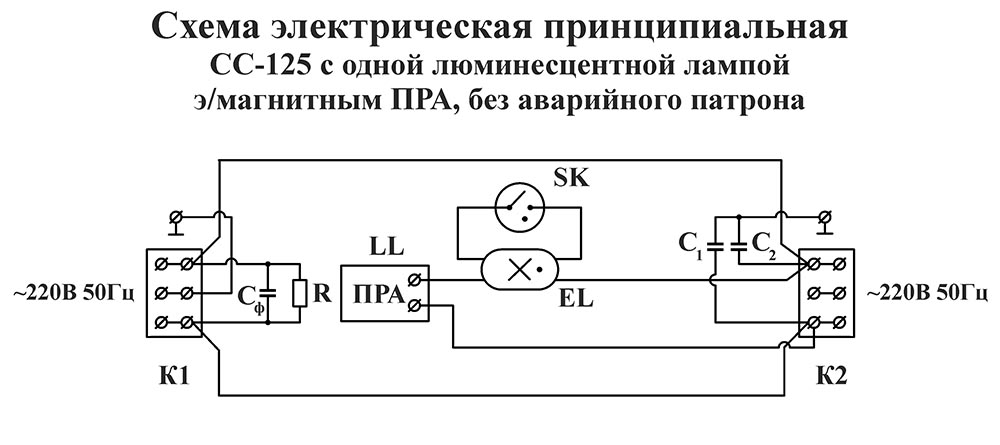

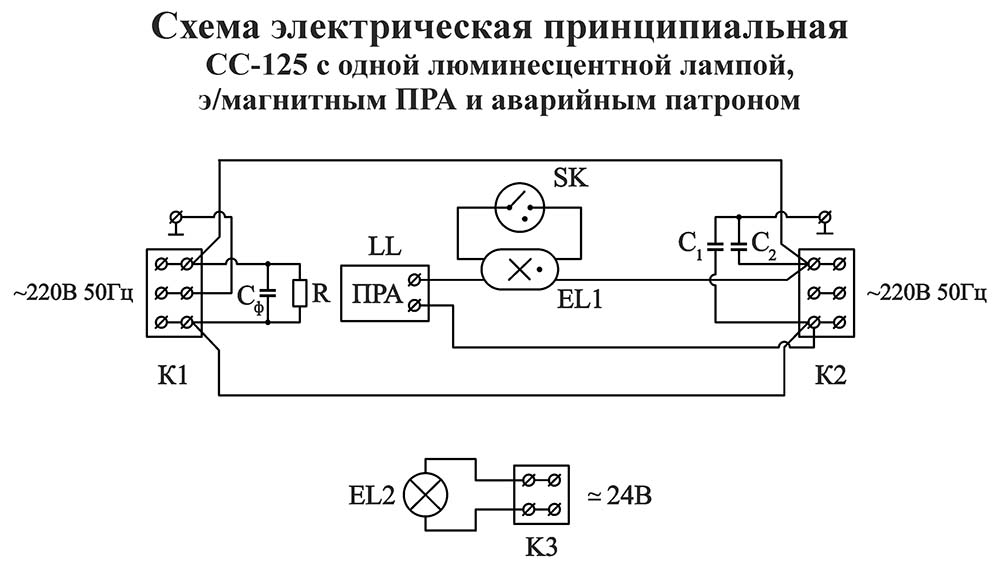

Стандартное конструктивное исполнение - электрическая схема для люминесцентной лампы на базе электромагнитного пускорегулирующего аппарата (ЭмПРА) и стартера.

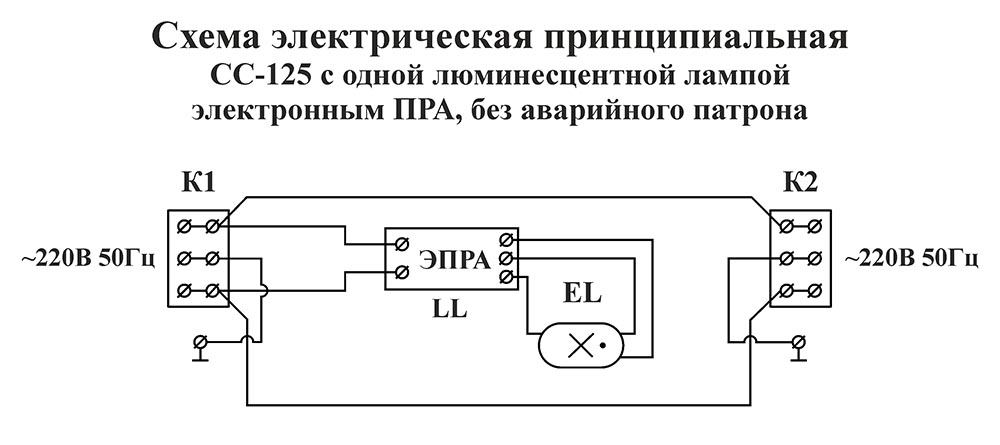

По запросу судовой светильник СС-125 может поставляться с электронным ПРА (ЭПРА) для люминесцентной лампы.
Лампы и стартеры в состав поставки светильника не входят.
В качестве основного источника света используется одна люминесцентная лампа мощностью 40 Вт с цоколем G13.

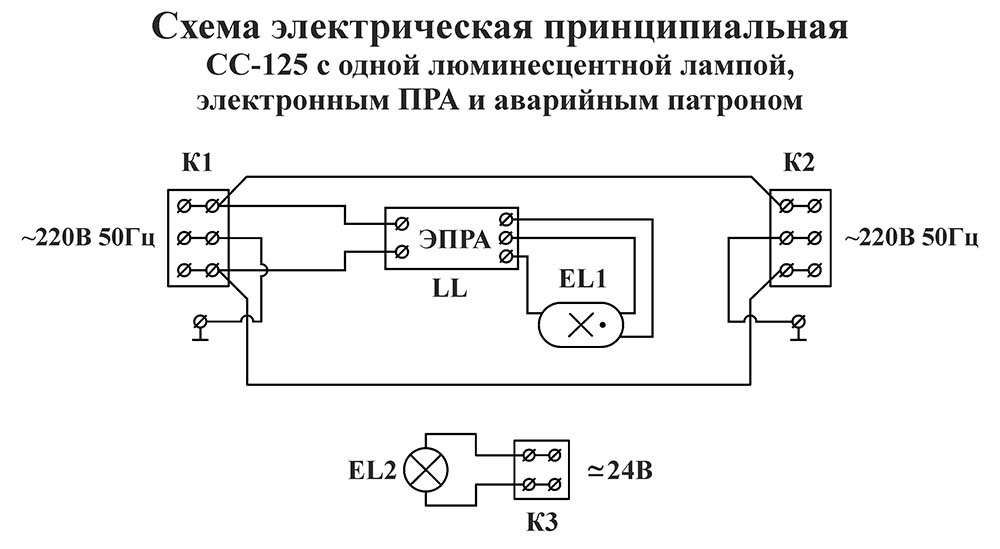

Светильник СС-125 по запросу может быть оснащен дополнительно электрическим патроном B15d-42МН и низковольтной клеммной колодкой для подключения лампы аварийного освещения на напряжение 24 В постоянного или переменного тока.

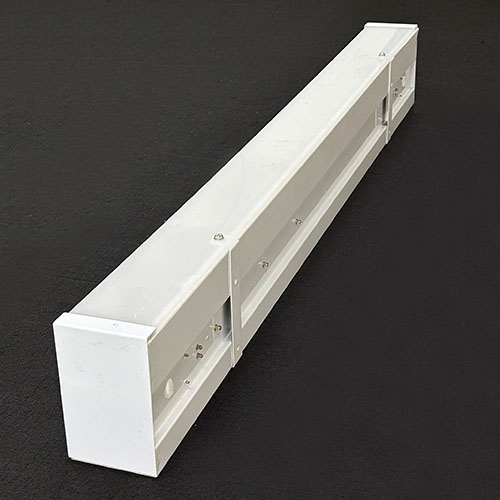

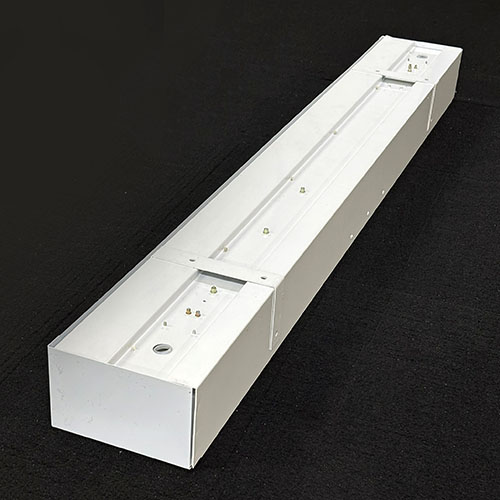

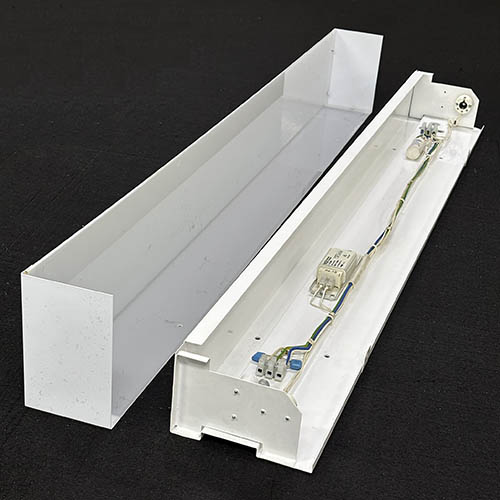

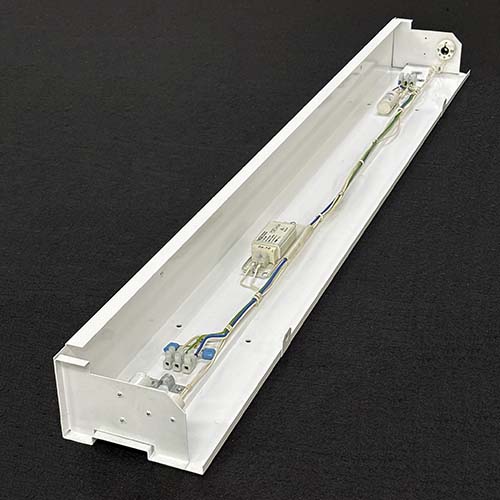

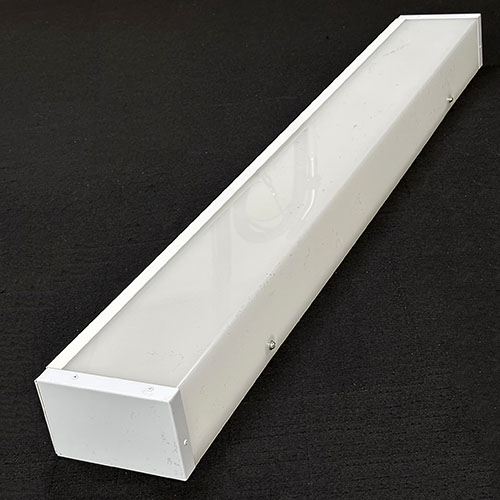

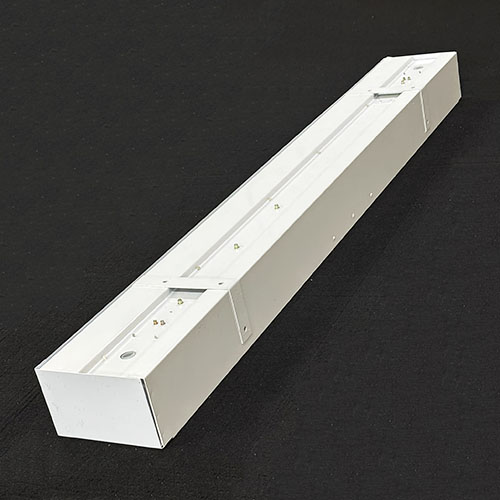

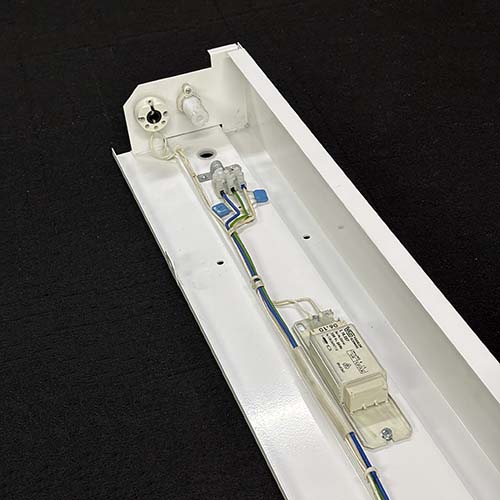

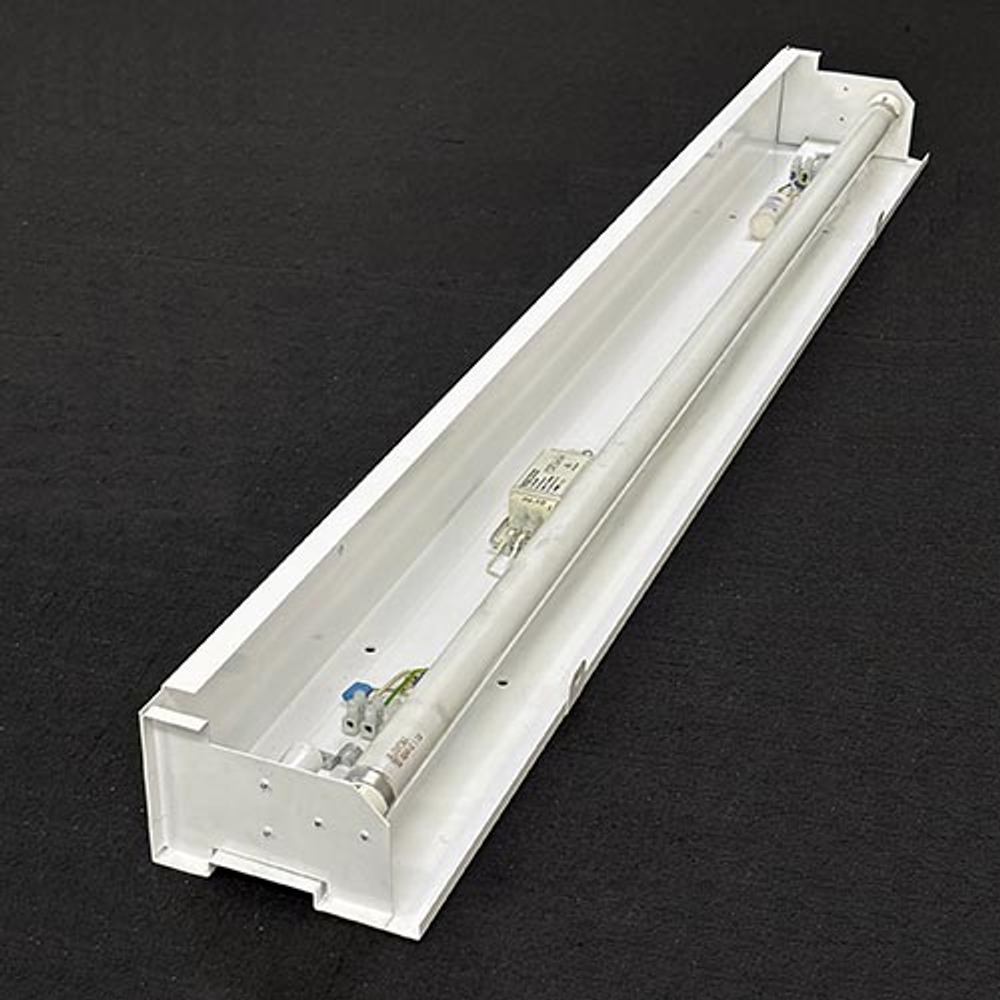

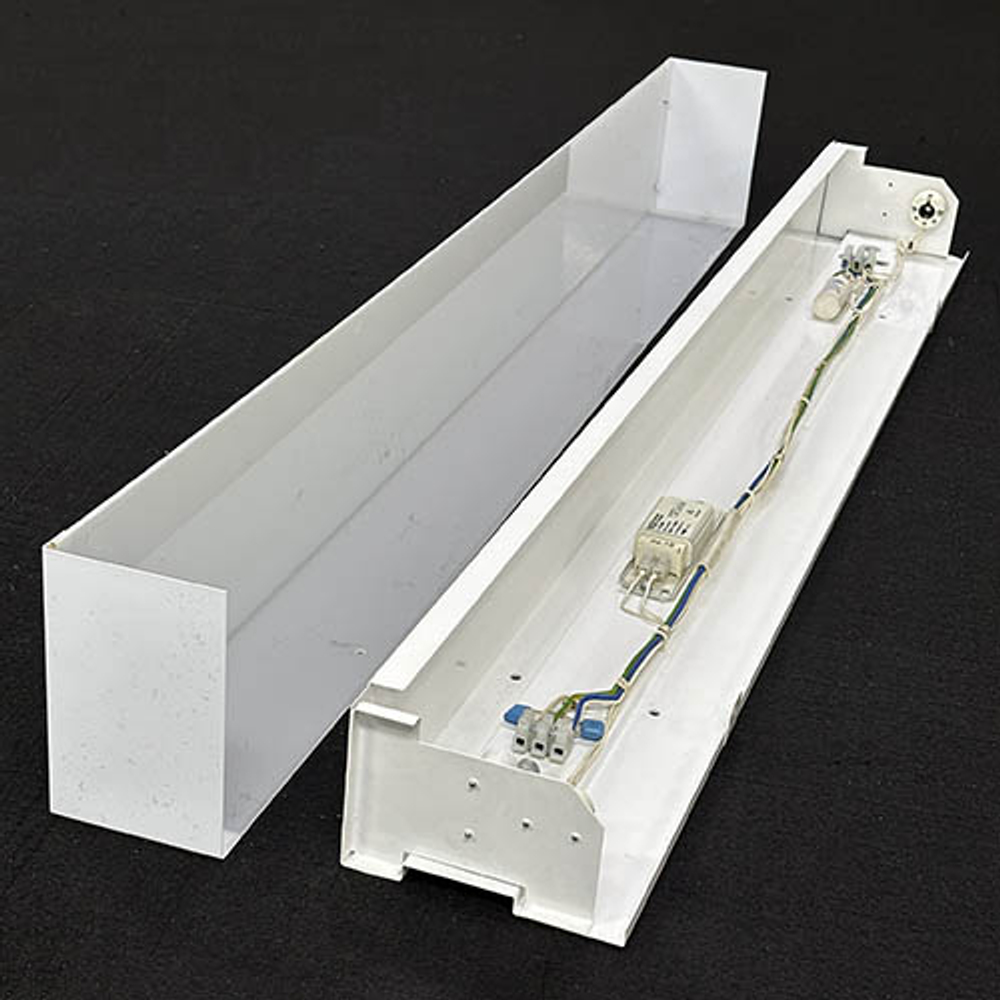

Судовой светильник СС-125 представляет собой стальной окрашенный корпус с установленным рассеивателем 125.02.00 из оргстекла с металлическими боковинами. Корпус изготовлен из стального листа толщиной 1 мм с применением лазерной резки, гибки и сварки. В собранном виде окрашивается порошковой краской белого цвета. На готовом корпусе закрепляются светотехнические элементы: ламподержатели, стартеродержатели, клеммные колодки, пускорегулирующие аппараты, компенсирующие и помехозащитные конденсаторы, жгутовая электропроводка. Корпус в сборе закрывается рассеивателем, фиксируемым на двух винтах.
СС-125 судовой светильник в сборе консервируется, упаковывается в индивидуальную гофроупаковку в размер изделия, проходит приемку ОТК. По итогам технического контроля оформляется паспорт по ГОСТ 2.601 - 1 экз. на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.
Скачать чертеж судового светильника СС-125.
Светильник СС-125 выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80.
| Характеристики изделия: | |
| Наименование: | светильник |
| Обозначение: | СС-125 |
| Область использования: | судовая светотехника |
| Назначение: | Для организации освещения коридоров и проходов |
| Климатическое исполнение: | М ОМ |
| Конструктивное исполнения (электросхема): | - с электромагнитным ПРА и стартерами; - с электронным ПРА; - со светодиодной лампой; - без аварийного патрона; - с патроном аварийного освещения |
| Цвет корпуса: | белый RAL 9003 |
| Цвет рассеивателя: | молочный |
| Сеть основного питания: | ~220В, 50Гц переменного тока |
| Аварийная сеть: | ~24(27) В переменный ток -24(27) В постоянный ток |
| Мощность люминесцентной лампы макс, Вт | 1 х 40 |
| Размеры габаритные (длина х ширина х высота), мм | 1255 х 165 х 105 |
| Вес, кг | |
| Производитель: | МосМаяК |
