Светильник СС-124 судовой применяется для организации освещения сухих закрытых коридоров и переходов между жилыми или служебными помещениями.
Предназначен для работы в электросети напряжением 220 В, 50 Гц.
Выпускается в климатическом исполнении М или ОМ.

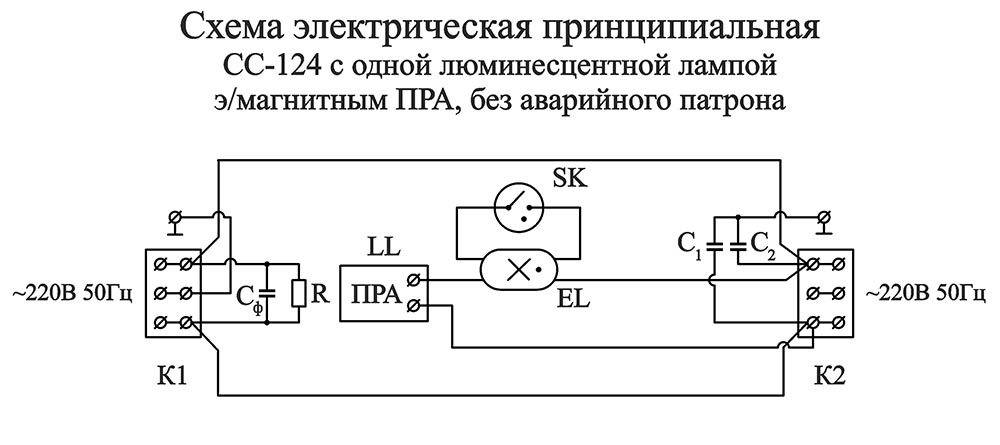

Стандартное конструктивное исполнение - электрическая схема для одной люминесцентной лампы с параллельной компенсацией и помехозащитой на базе электромагнитного пускорегулирующего аппарата (ЭмПРА) и стартера.

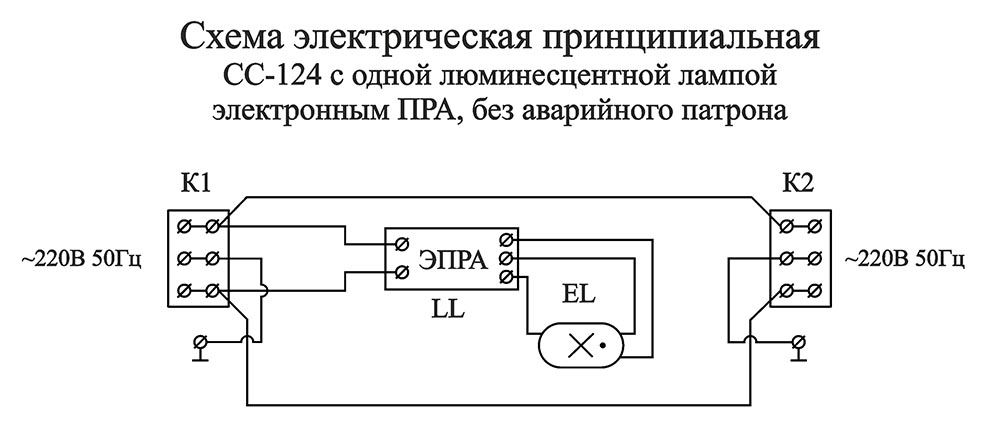

По запросу судовой светильник СС-124 может поставляться с электронным пускорегулирующим аппаратом (ЭПРА) для люминесцентной лампы.
Лампа и стартер в состав поставки светильника не входят.
Основным источником света является одна люминесцентная лампа мощностью 18(20) Вт с цоколем G13.
Судовой светильник СС-124 по запросу может быть оснащен дополнительным электрическим патроном B15d-42МН и низковольтной клеммной колодкой для подключения лампы аварийного освещения на напряжение 24 В постоянного или переменного тока.

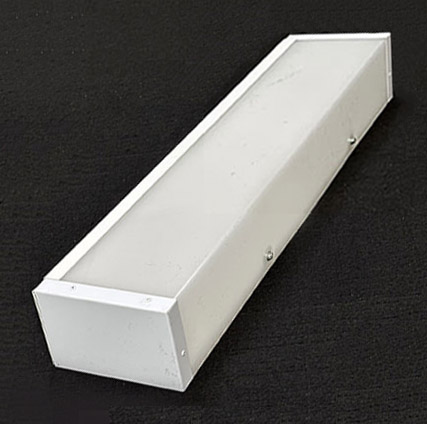

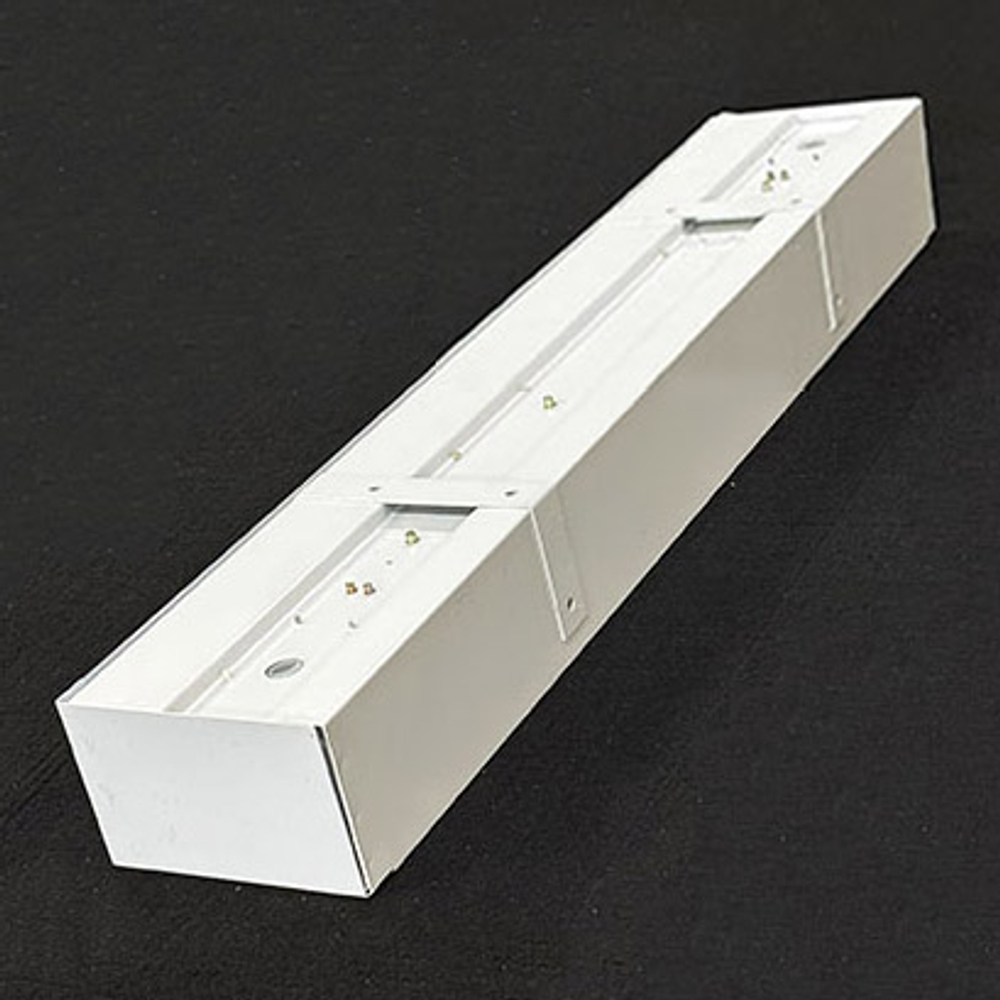

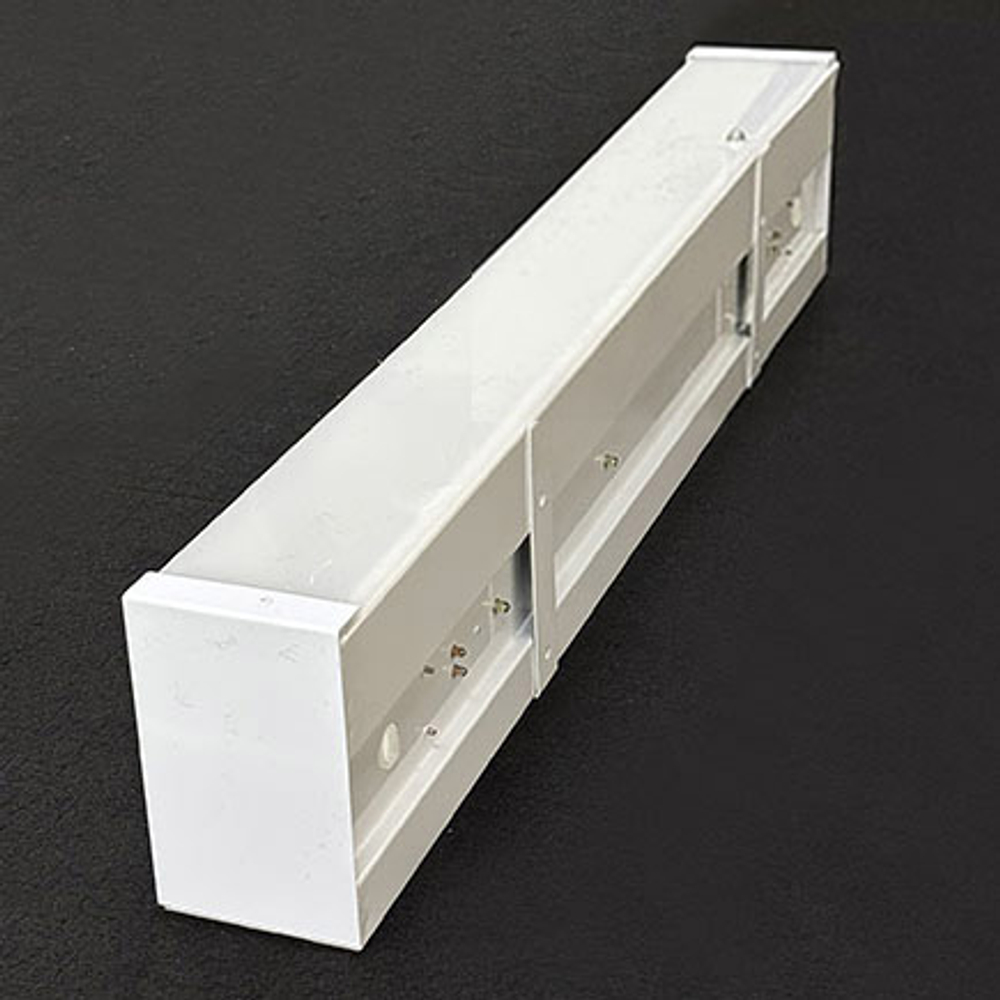

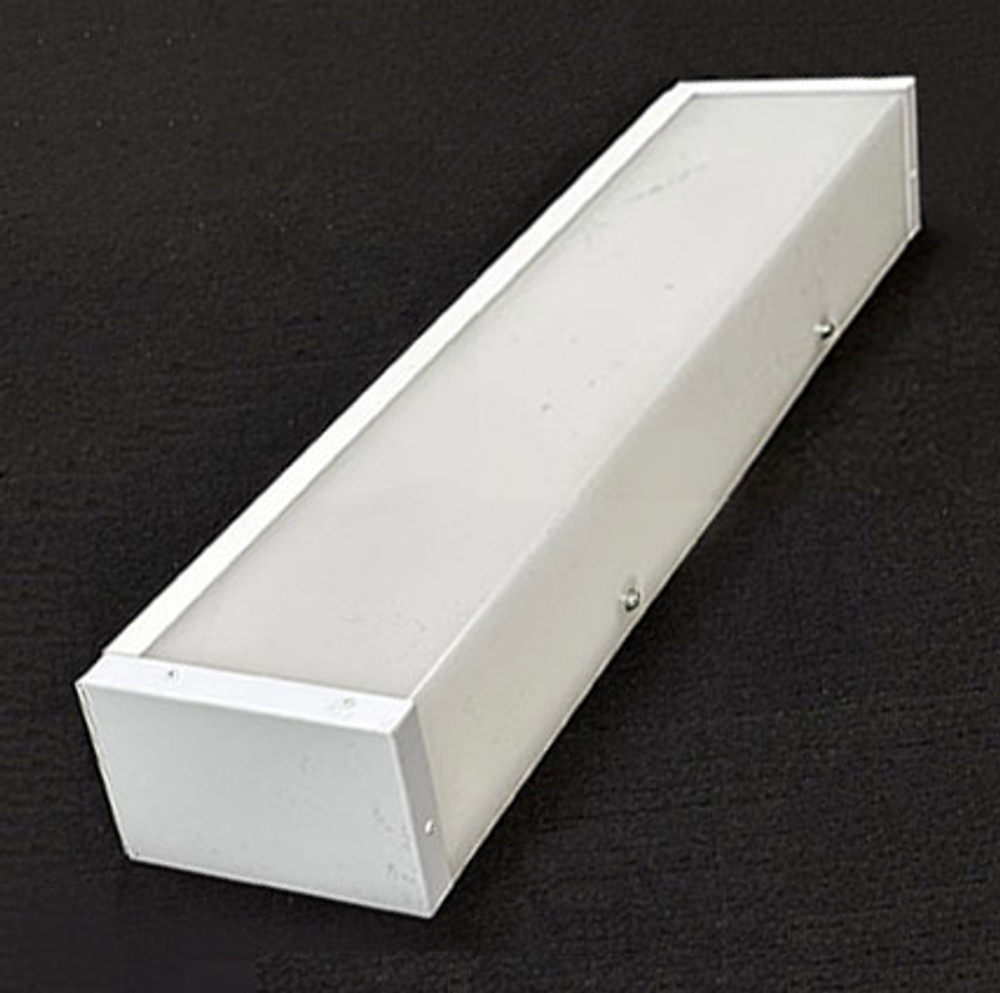

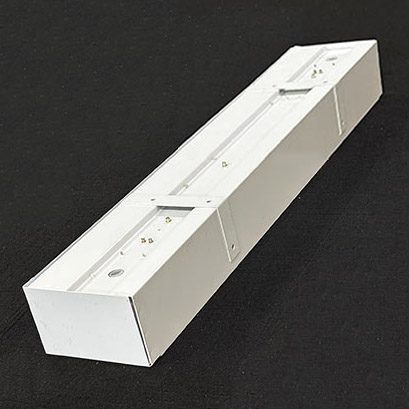

Судовой светильник СС-124 представляет собой стальной окрашенный корпус с установленным рассеивателем 124.02.00 из оргстекла с металлическими боковинами.
Корпус изготовлен из стального листа толщиной 1 мм с применением лазерной резки, гибки и сварки. В собранном виде окрашивается порошковой краской белого цвета RAL 9003.

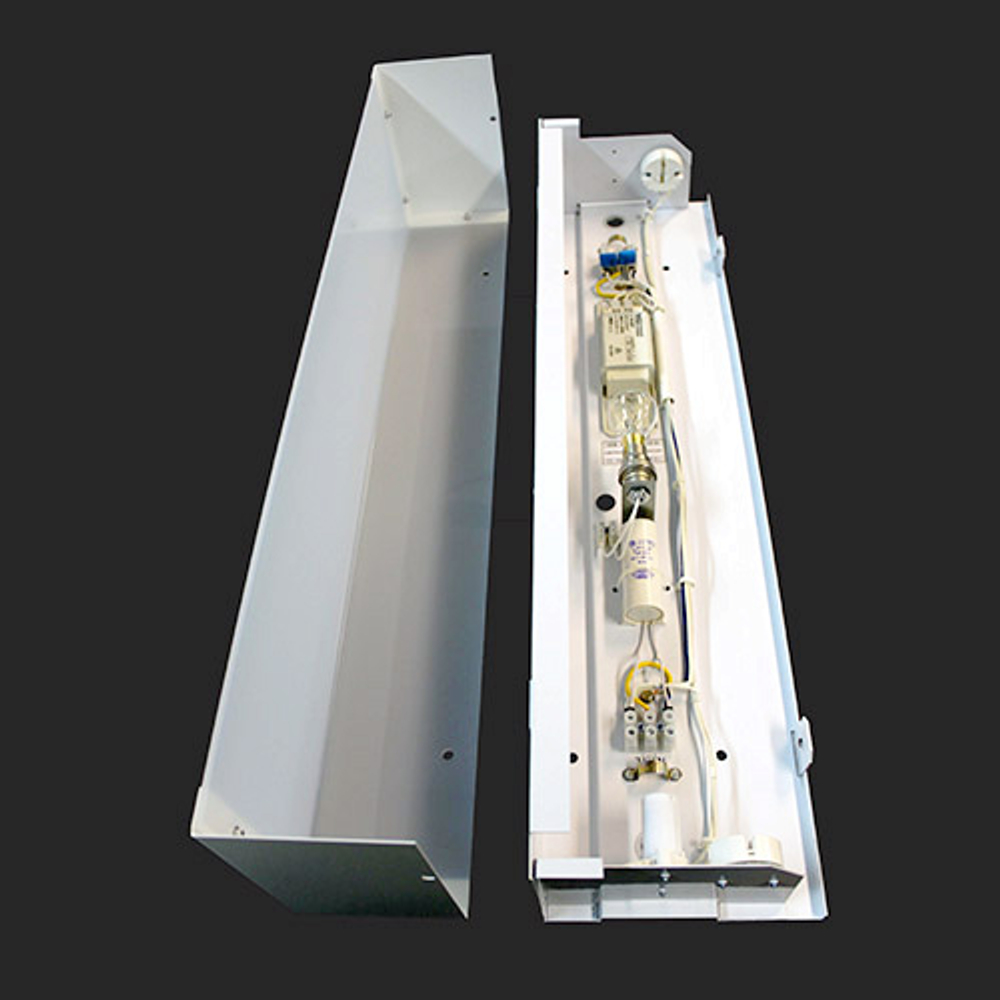

На готовом корпусе закрепляются светотехнические элементы: ламподержатели, стартеродержатель, клеммные колодки, пускорегулирующий аппарат, компенсирующий и помехозащитные конденсаторы, жгутовая электропроводка.
Корпус в сборе закрывается рассеивателем, фиксируемым на двух винтах через отверстия в оргстекле рассеивателя.
Светильник в собранном виде консервируется, упаковывается в индивидуальную гофроупаковку в размер изделия, проходит приемку ОТК. По итогам технического контроля оформляется паспорт судового светильника СС-124 по ГОСТ 2.601 - 1 экз. на каждые 10 светильников (или партию менее 10 шт), отправляемых по одному сопроводительному документу.
Посмотреть чертеж судового светильника СС-124.
Светильник судовой СС-124 выпускается на базе собственных технических условий ТУ6463_001_78484111_2007, по своим габаритным и установочным размерам полностью соответствует требованиям ТУ 5.633-18304-80 (СТЗ "Сатурн").
| Характеристики изделия: | |
| Наименование: | светильник угловой |
| Обозначение: | СС-124 |
| Область использования: | судовая светотехника |
| Назначение: | коридорное судовое и корабельное освещение |
| Климатическое исполнение: | М ОМ |
| Конструктивное исполнения (электросхема): | - с электромагнитным ПРА и стартерами; - с электронным ПРА; - без аварийного патрона; - с патроном аварийного освещения |
| Цвет корпуса: | белый RAL 9003 |
| Цвет рассеивателя: | молочный |
| Сеть основного питания: | ~220В, 50Гц переменного тока |
| Аварийная сеть: | ~24(27) В переменный ток -24(27) В постоянный ток |
| Мощность люминесцентной лампы макс, Вт | 1 х 20 |
| Размеры габаритные (длина х ширина х высота), мм | 645 х 165 х 105 |
| Вес, кг | 3,5 |
| Производитель: | МосМаяК |
