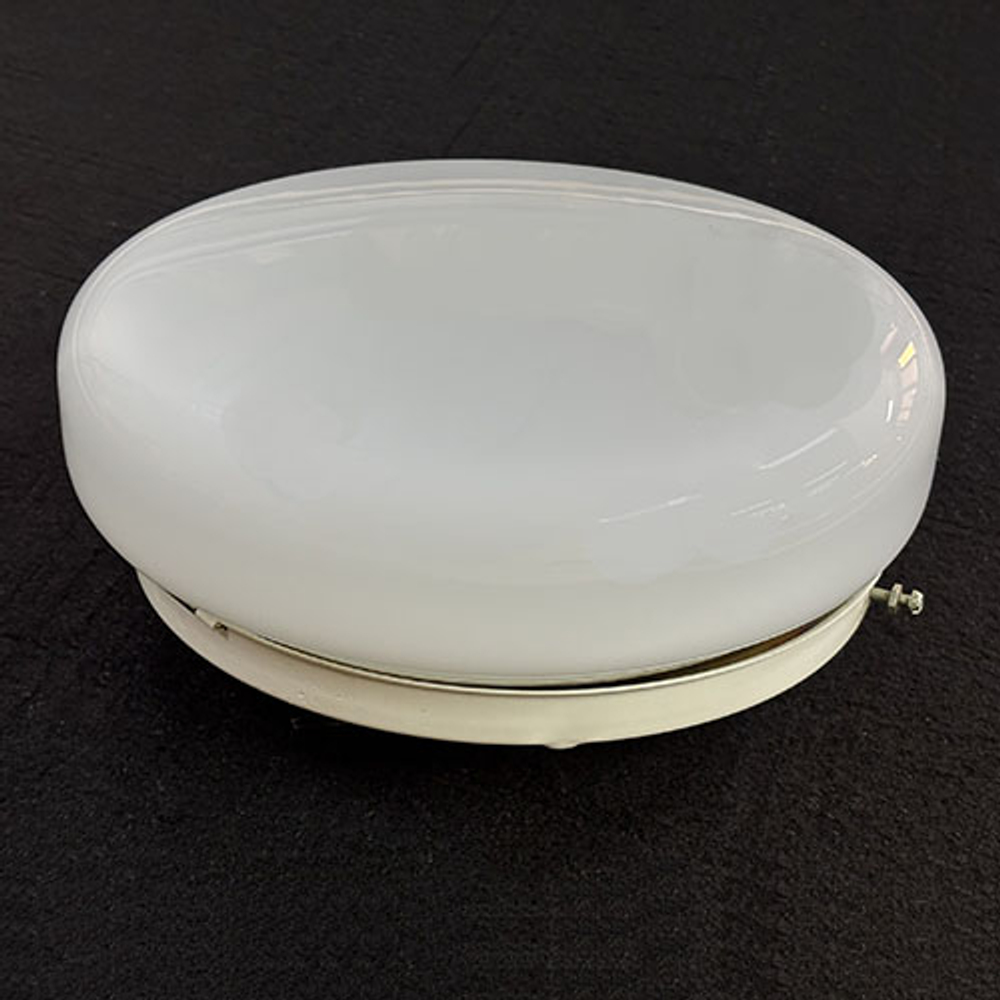

Плафон СС-838Е - судовой / корабельный светильник типа "таблетка", встраиваемый потолочный, с одной лампой накаливания мощностью 60 Вт, применяется для организации освещения внутренних жилых и общественных помещений.
Судовой светильник СС-838 предназначен для встраивания под обшивку корабельного подволока (потолка).
Светильник рассчитан на работу в питающей электрической сети переменного тока частотой 50 Гц и напряжением 110 В, 127 В или 220 В.
Поставляется в климатическом исполнении М или ОМ.
Основным источником света являются одна лампа накаливания мощностью 60 Вт с цоколем Е27/27.

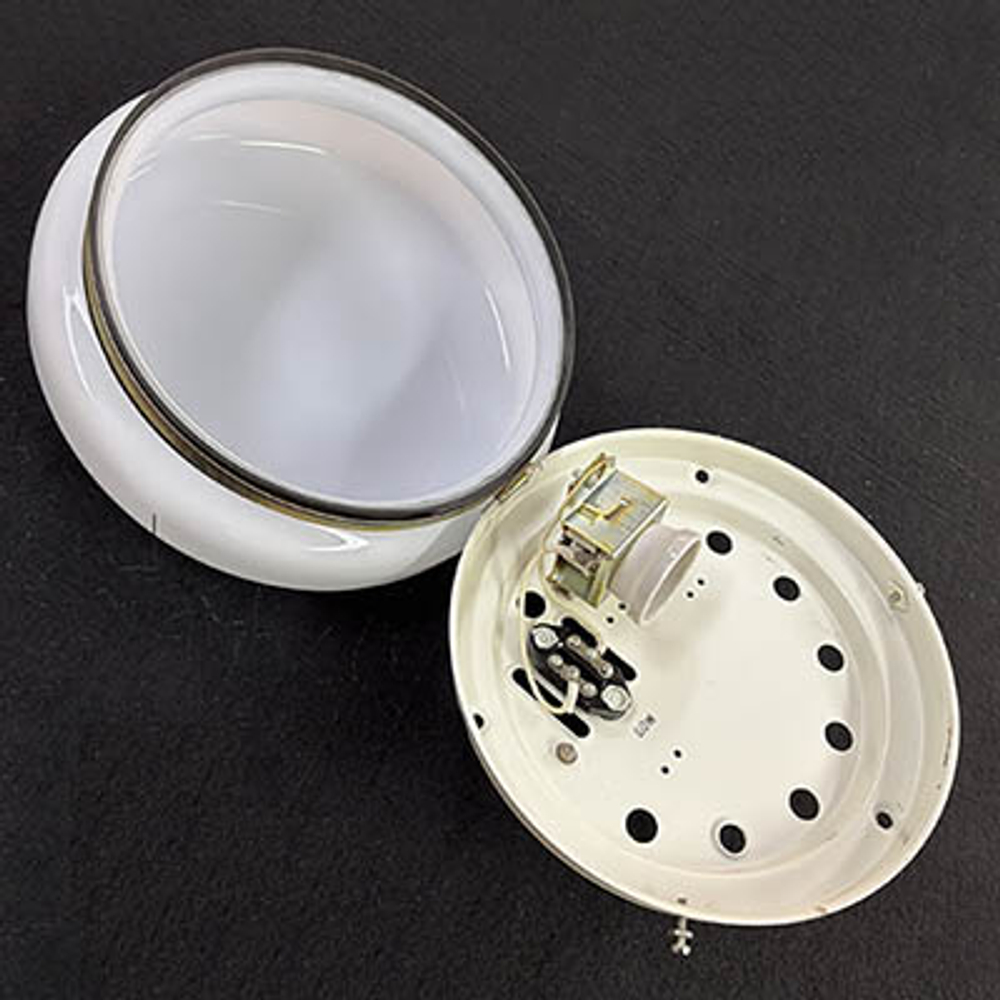

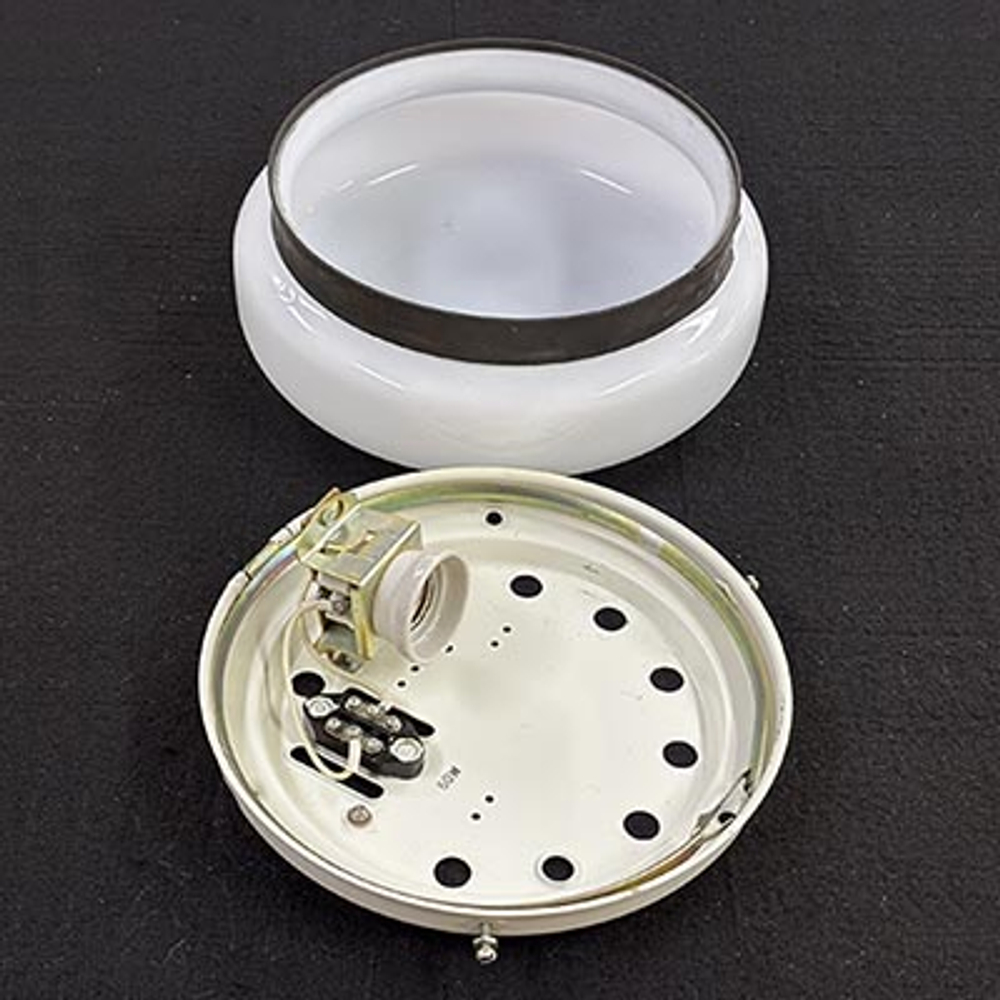

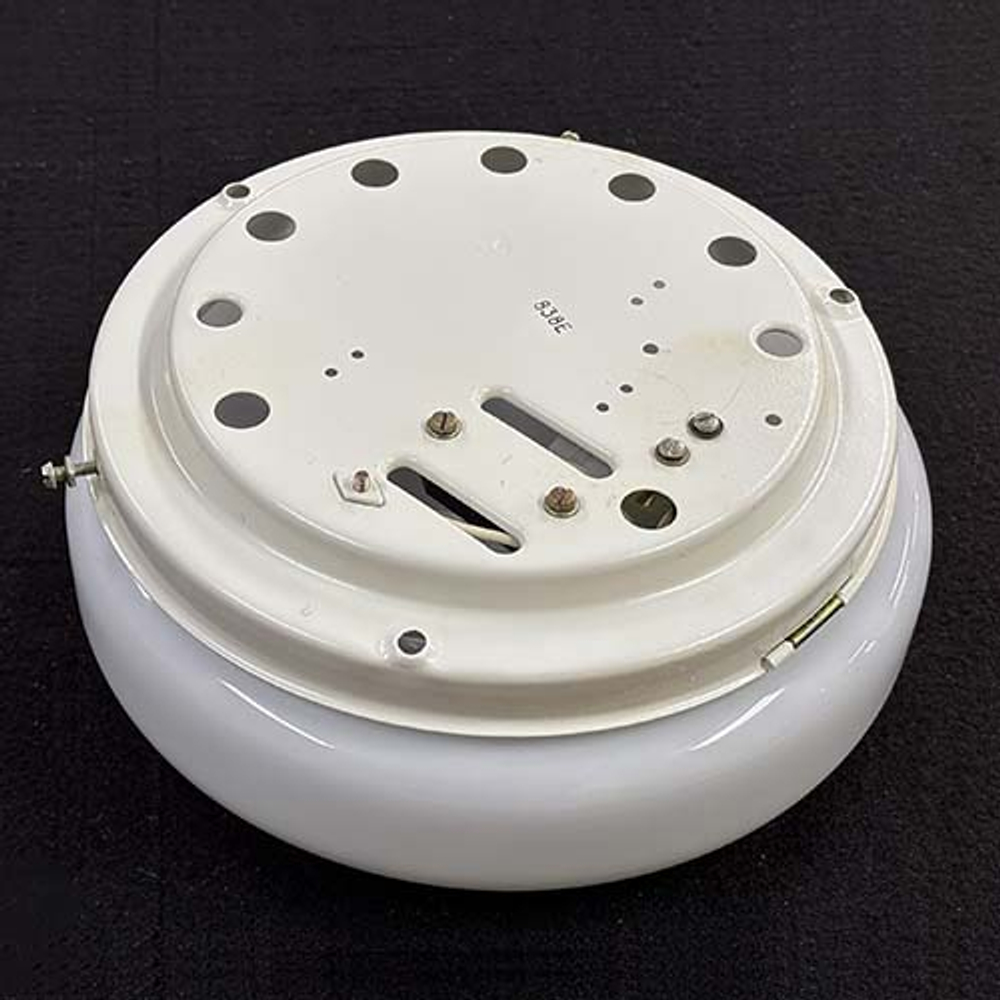

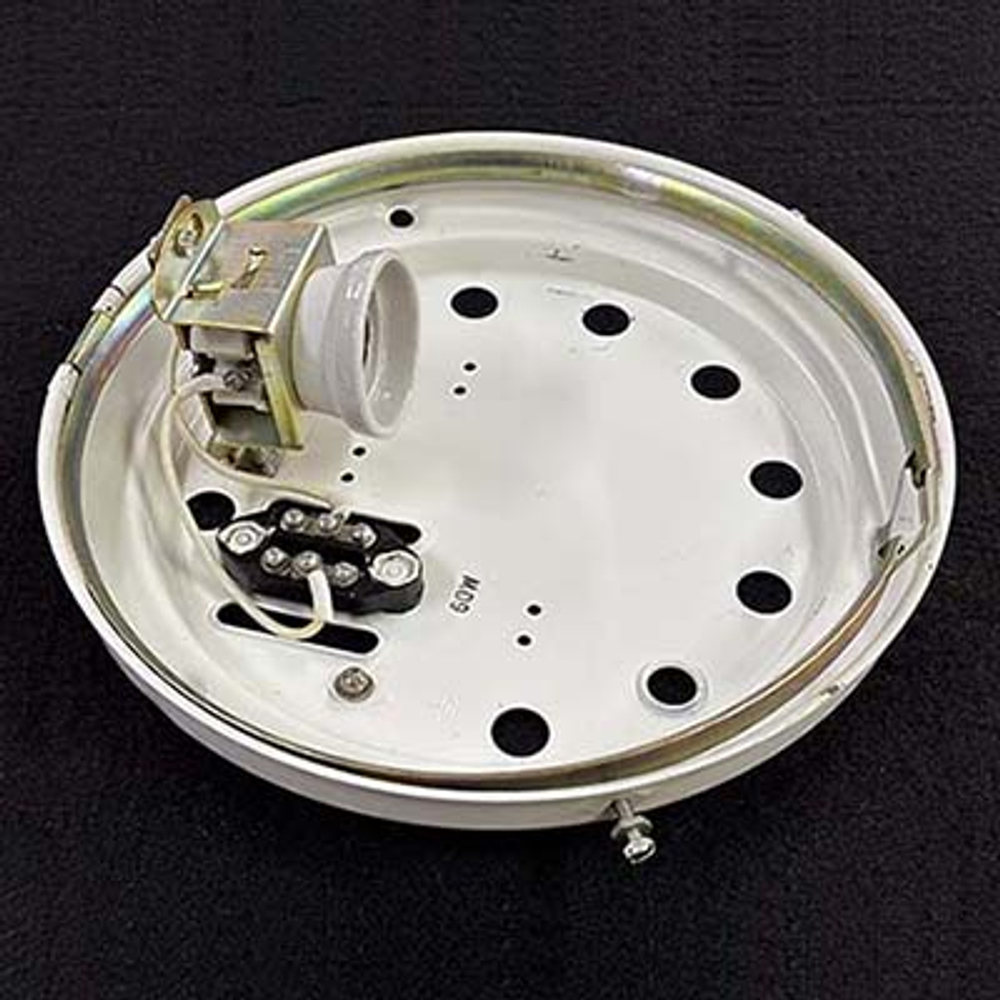

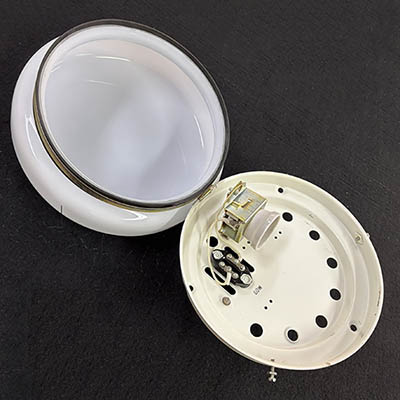

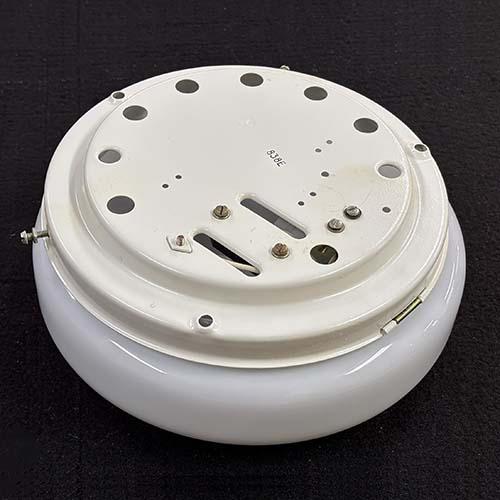

Судовой плафон СС-838 представляет собой стальной штампованный оцинкованный корпус, окрашенный белой краской. Внутри корпуса установлен электропатрон Н-183 под лампу накаливания с цоколем Е27/27 и клеммная колодка типа 300-I для подключения кабеля электропитания. На внутренней поверхности корпуса предусмотрены три отверстия под винты с потайной головкой для крепления светильника под обшивку подволока и оцинкованный стальной хомут на откидном шарнире для установки рассеивателя 838.00.01 из силикатного стекла молочного цвета. Назначение хомута - удерживать рассеиватель в откинутом виде без его снятия с потолка для обслуживания светильника и замены лампы накаливания. Фиксация стеклянного рассеивателя в собранном состоянии светильника после его обслуживания обеспечивается двумя винтами по бокам корпуса. Внутри корпуса предусмотрен латунный винт заземления М4.
Необходимая плотность и надежность соединения рассеивателя с откидным хомутом обеспечивается резиновой прокладкой - уплотнителем типа 274.8.683.044 (013-39). Один уплотнитель входит в состав поставки светильника. Запасные (резервные) уплотнители для комплектования ЗИП поставляются отдельно.
Светильник СС-838 отгружается без лампы накаливания в разобранном виде (корпус с уплотнительной резиновой прокладкой и стекло - рассеиватель упаковываются в раздельные гофрокоробки).
Светильник - плафон подволочный СС-838Е по своим габаритным и установочным размерам соответствует требованиям ТУ 5.633-18303-80 (СТЗ "Сатурн").
| Характеристики изделия: | |
| Наименование: | светильник - плафон подволочный (потолочный) |
| Обозначение: | СС-838Е |
| Область использования: | судовая светотехника |
| Назначение: | судовое и корабельное освещение жилых и общественных помещений |
| Климатическое исполнение: | - М - ОМ |
| Степень защиты: (по ГОСТ 14254) |
IP 30 |
| Конструктивное исполнение: | - встраиваемый под зашивку подволока (потолка) |
| Цвет корпуса: | белый |
| Тип рассеивателя: | 838.00.01 |
| Цвет рассеивателя: | молочный |
| Тип электропатрона: | Н-183 |
| Цоколь электропатрона: | Е27/27 |
| Наличие патрона аварийного освещения: | не предусмотрен |
| Сеть основного питания: | ~110В, 50Гц переменного тока ~127В, 50Гц переменного тока ~220В, 50Гц переменного тока |
| Основной источник света: | одна лампа накаливания |
| Мощность лампы макс, Вт | 1 х 60 |
| Тип лампы накаливания: | С110-60 /Е27/ С127-60 /Е27/ С220-60 /Е27/ БК125-135-60 /Е27/ БК215-225-60 /Е27/ БК220-230-60 /Е27/ БК230-240-60 /Е27/ |

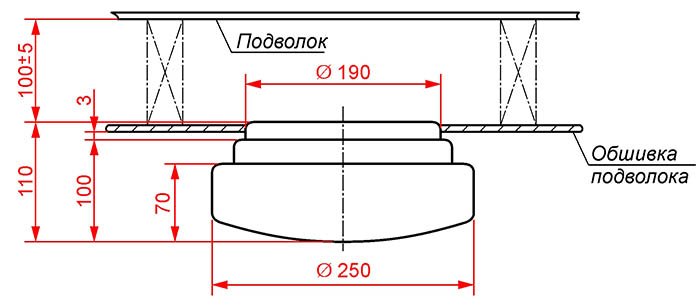

| Размеры габаритные (диаметр х высота), мм | 250 х 110 |
| Вес, кг | 1,5 |
