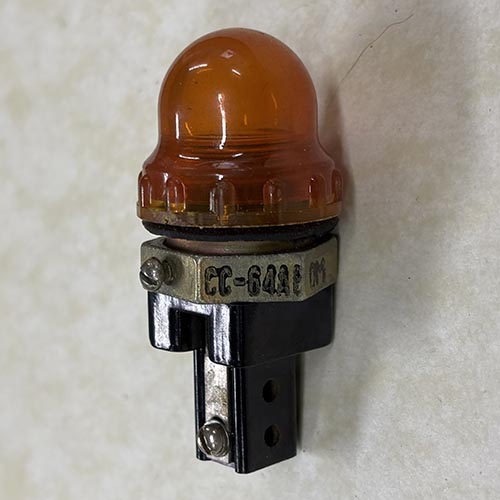

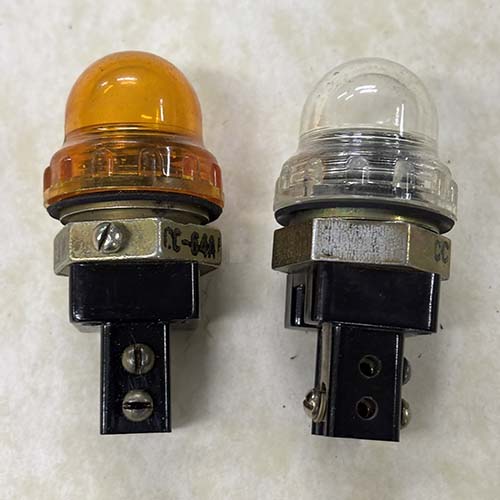

Световой сигнал СС-64 АЕ - судовой / корабельный светильник встраиваемый в распределительные электрощиты, с одной лампой накаливания мощностью 2,8 Вт, применяется для щитовой индикации и сигнализации.
Светильник рассчитан на работу в питающей электрической сети постоянного или переменного тока частотой 50Гц напряжением 24 В.
Поставляется в климатическом исполнении М или ОМ.
Источником света являются одна миниатюрная лампа накаливания самолетного типа СМ28-2,8 мощностью 2,8 Вт с цоколем B9s/14.
Судовой световой сигнал СС-64 имеет пластмассовый корпус с выведенными наружу винтами для подключения проводов питания и заземления. Внутри корпуса установлен специальный электропатрон из латуни под миниатюрную самолетную лампу накаливания с цоколем B9s/14. На внешней поверхности корпуса предусмотрена стальная оцинкованная втулка с гайкой под ключ для фиксации светильника при установки в крышку электрического распределительного щита. Колпак защитный резьбовой типа 64/25 из пластика (бесцветный, красный, синий, зеленый, желтый) используется в качестве рассеивателя и для защиты лампы накаливания от влаги, пыли и механических повреждений. Между колпаком и металлической гайкой втулки предусмотрена резиновая прокладка для уплотнения места установки светильника в электрощит и обеспечения требуемой степени защиты IP55.
Светильник СС-64 А Е отгружается без лампы накаливания в собранном виде (корпус с уплотнительной резиновой прокладкой и установленным колпаком-рассеивателем).
Светильник - световой сигнал СС-64 АЕ по своим характеристикам, габаритным и установочным размерам соответствует требованиям ТУ 5.633-18303-80.
| Характеристики изделия: | |
| Наименование: | световой сигнал |
| Обозначение: | СС-64 А Е |
| Область использования: | судовая светотехника |
| Назначение: | световая индикация и сигнализация в судовых и корабельных электрощитах |
| Климатическое исполнение: | - М - ОМ |
| Степень защиты: (по ГОСТ 14254) |
IP 55 |
| Конструктивное исполнение: | - встраиваемый в крышку распределительного щита |
| Материал корпуса: | фенопласт |
| Тип рассеивателя: | 64/25 |
| Материал рассеивателя: | пластик |
| Цвет рассеивателя: | - бесцветный - красный - зеленый - синий - желтый |
| Тип электропатрона: | специальный из латуни |
| Цоколь электропатрона: | B9s/14 |
| Сеть питания: | -24В, постоянного тока ~24В, 50Гц переменного тока |
| Источник света: | одна лампа накаливания |
| Мощность лампы макс, Вт | 2,8 |
| Тип лампы накаливания: | самолетная миниатюрная СМ28-2,8 / цоколь B9s/14 |

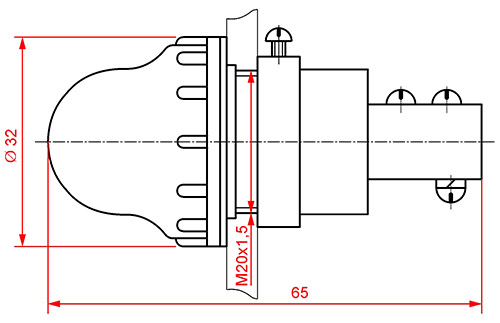

| Размеры габаритные (диаметр х длина), мм | 32 х 65 |
| Вес, кг | 0,2 |
